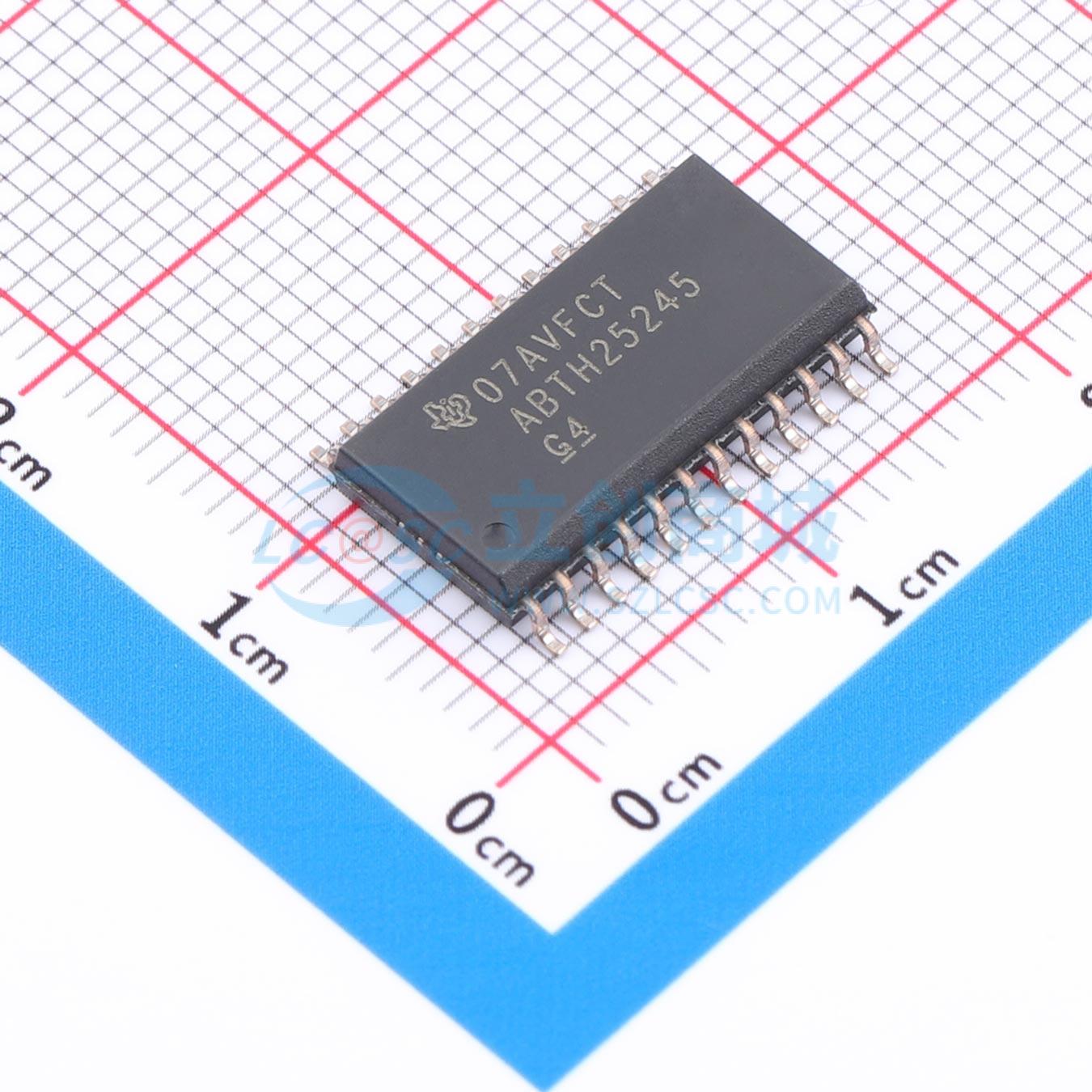

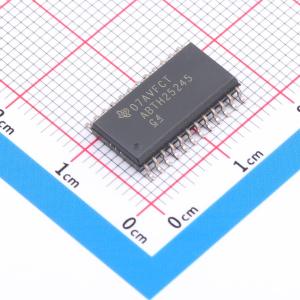

温馨提醒：图片仅供参考，商品以实物为准

SN74ABTH25245DWR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ABTH25245 具有三态输出的 25Ω 八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74ABTH25245DWR
商品编号: C2878406
商品封装: SOIC-24-300mil
包装方式: 编带
商品毛重: 0.927克(g)

商品参数

商品概述

ABTH25245是25Ω八进制总线收发器，设计用于数据总线之间的异步通信。它们可提高三态存储器地址驱动器、时钟驱动器和面向总线的收发器的性能和密度。这些器件允许根据方向控制（DIR）输入端的逻辑电平，从A总线到B总线或从B总线到A总线进行同相数据传输。输出使能（OE）输入可禁用器件，使两条总线有效隔离。当OE为低电平时，器件处于工作状态。这些收发器能够灌188mA的IOL电流，这有助于在入射波下切换25Ω传输线。分布式VCC和GND引脚可最大限度减少开关噪声，实现更可靠的系统运行。内置有源总线保持电路可将未使用或浮空的数据输入保持在有效逻辑电平。当VCC在0V到2.1V之间时，器件在上电或掉电期间处于高阻态。但是，为了确保2.1V以上的高阻态，应通过上拉电阻将OE拉至VCC；电阻的最小值由驱动器的灌电流能力决定。SN54ABTH25245的工作温度范围为-55℃到125℃。SN74ABTH25245的工作温度范围为-40℃到85℃。

商品特性

采用EPIC-II BTM BiCMOS设计，大幅降低功耗
ESD防护超过MIL-STD-883方法3015要求的2000V；采用机器模型（C = 200pF, R = 0）测试超过200V
闩锁性能超过JEDEC标准JESD-17要求的500mA
典型输出接地反弹VOLP < 1V，条件为VCC = 5V，TA = 25℃
上电和掉电期间处于高阻态
设计用于为25Ω或更大的线路阻抗实现入射波开关
分布式VCC和GND引脚配置可最大限度减少高速开关噪声
数据输入带有总线保持，无需外部上拉/下拉电阻
封装选项包括塑料小外形（DW）封装、陶瓷芯片载体（FK），以及标准塑料（NT）和陶瓷（JT）双列直插封装

应用领域

数据总线之间的异步通信
三态存储器地址驱动器
时钟驱动器
面向总线的收发器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	双向
	灌电流(IOL)	188mA

	属性	参数值
	拉电流(IOH)	80mA
	系列	74ABTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	500uA
	传播延迟(tpd)	2.4ns@5V,50pF
	功能特性	掉电隔离；输出使能；总线保持
