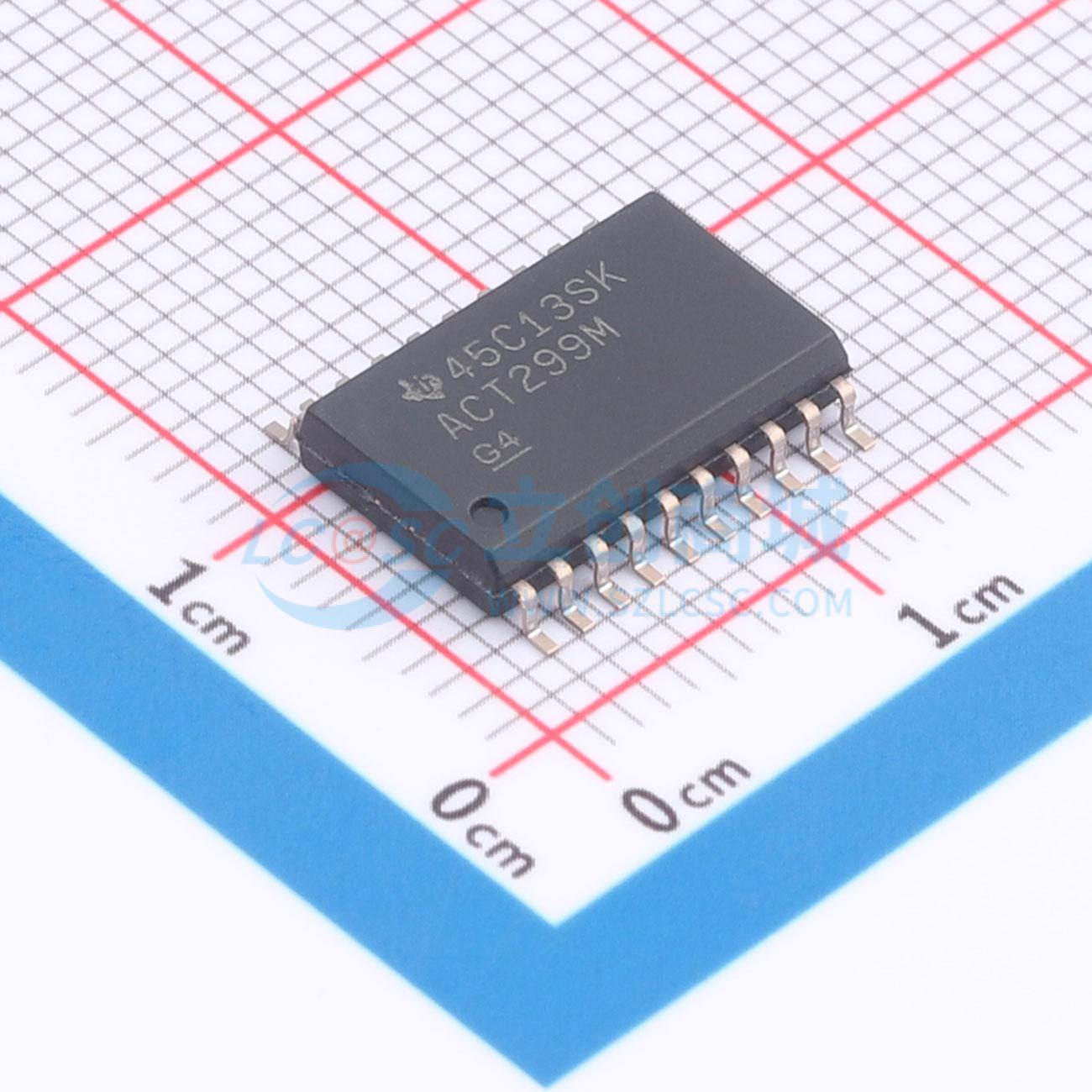

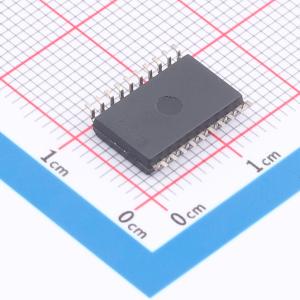

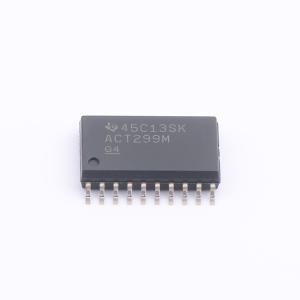

温馨提醒：图片仅供参考，商品以实物为准
CD74ACT299M96
采用先进CMOS技术的8输入通用移位/存储寄存器，具备缓冲输入、低功耗和平衡传播延迟特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74ACT299 具有常见的并行 I/O 引脚和异步复位的 8 输入通用移位/存储寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74ACT299M96
- 商品编号
- C2878443
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.91克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | - | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 103MHz | |
| 元件数 | 1 | |
| 输出类型 | 三态 | |
| 系列 | 74ACT | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 6ns@5V,50pF | |
| 输出电流 | 24mA | |
| 分辨率(位) | 8 | |
| 输入类型 | TTL兼容CMOS | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 异步清零功能；输出使能；支持正向和反向移位 |
商品概述
CDx4AC299、CD74AC323、CDx4ACT299是具有常见并行I/O引脚的三态8输入通用移位/存储寄存器，采用高级CMOS技术，拥有四个受两种选择输入控制的同步运行模式，模式选择、串行数据和并行数据仅响应时钟脉冲的低电平到高电平转换，支持级联扩展寄存器位数，可实现n×8位再循环。
商品特性
- 带有缓冲输入，典型传播延迟为6ns，测试条件：VCC=5V，TA=25℃，CL=50pF
- 采用防SCR闩锁CMOS工艺和电路设计，兼具高速性能，同时功耗显著降低，传播延迟平衡
- AC类型工作电压范围为1.5V~5.5V，在电源电压的30%时具有平衡的抗噪性能
- 输出驱动电流为±24mA
- 可扇出至15个高速集成电路
- 可驱动50Ω传输线，传输线驱动能力在+85℃下至少为50Ω，+125℃下至少为75Ω
- I/O端口为三态输入输出，共有三种运行模式，每个I/O端子同时兼具三态输出和CMOS缓冲输入功能
- CDx4AC/ACT299配备异步低电平有效主复位输入，主复位为低电平时，无论其他输入状态如何都会清除寄存器
- CDx4AC/ACT323的主复位可与时钟输入同步清除寄存器
- 时钟正转换之前，模式选择、串行数据和并行数据输入需要满足建立时间要求
