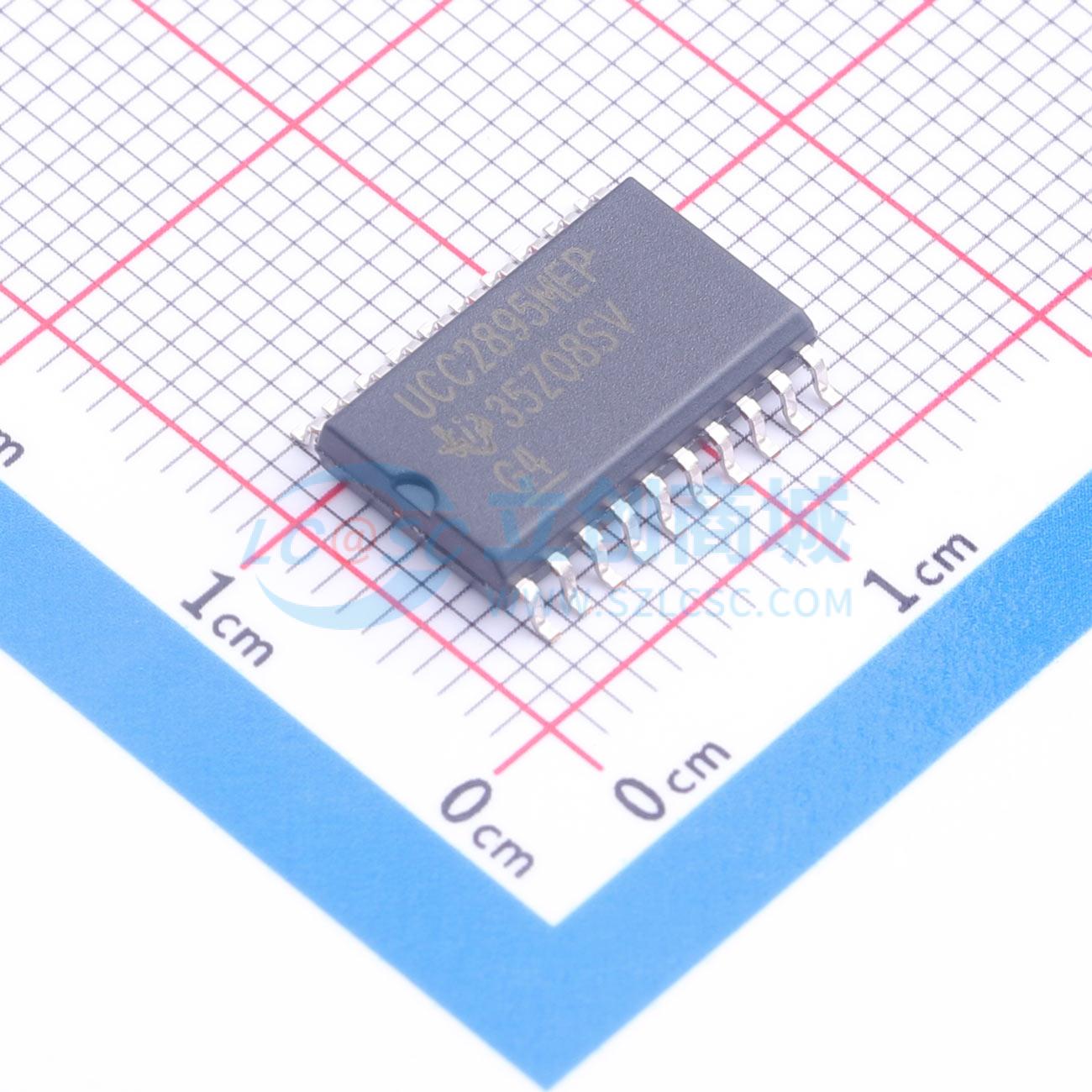

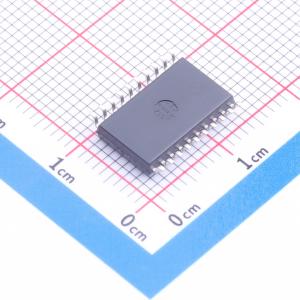

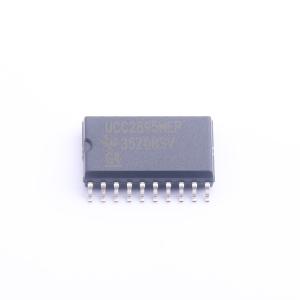

UCC2895MDWREP

全桥相移PWM控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: UCC2895-EP是一款全桥相移脉宽调制（PWM）控制器,通过相移一个半桥相对于另一个半桥的切换来实现全桥功率级的控制。它支持恒定频率PWM,结合共振零电压切换,提供高效率。该设备可以作为电压模式或电流模式控制器使用。
品牌名称: TI(德州仪器)
商品型号: UCC2895MDWREP
商品编号: C2878414
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 36.866667克(g)

商品参数

商品概述

UCC2895-EP是一款移相脉冲宽度调制PWM控制器，通过对一个半桥相对于另一个半桥的开关进行移相，实现对全桥功率级的控制。它可结合谐振零电压开关实现恒频PWM，在高频下提供高效率，可作为电压型或电流型控制器使用。该器件保留了UC2875/6/7/8系列的功能，新增增强控制逻辑、自适应延迟设置、关断能力，相比原有系列有所改进。该器件采用BCDMOS工艺制造，与双极型同类产品相比电源电流大幅降低，最高工作时钟频率为1MHz，M-temp规格产品采用20引脚SOIC DW封装。

商品特性

可编程输出开启延迟
自适应延迟设置
具备双向振荡器同步能力
可适配电压型控制或电流型控制
可通过单个引脚实现可编程软启动、软停止以及芯片禁用功能
支持0%至100%占空比控制
内置7MHz误差放大器
最高可在1MHz频率下工作
工作电流低，500kHz条件下典型值为5mA
欠压锁定期间电流消耗极低，典型值为150μA
可提供-55℃至125℃的工作温度范围

应用领域

医疗领域
全桥功率级控制场景

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~16.5V
	开关频率	473kHz~527kHz
	输出电流	100mA
	耗散功率(Pd)	650mW
	最大占空比	100%

	属性	参数值
	晶体管耐压	-
	拓扑结构	全桥式
	功能特性	欠压保护(UVP)；过流保护(OCP)；软启动
	工作温度	-55℃~+125℃
	工作模式	PWM 调制
	输出电压	-
	反馈方式	-
