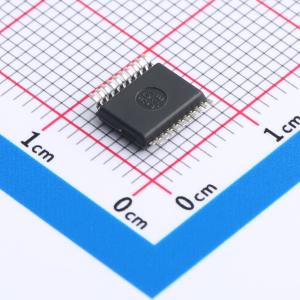

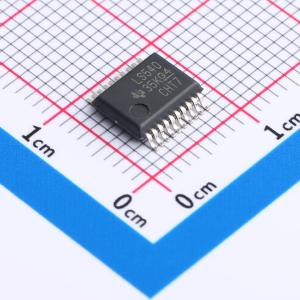

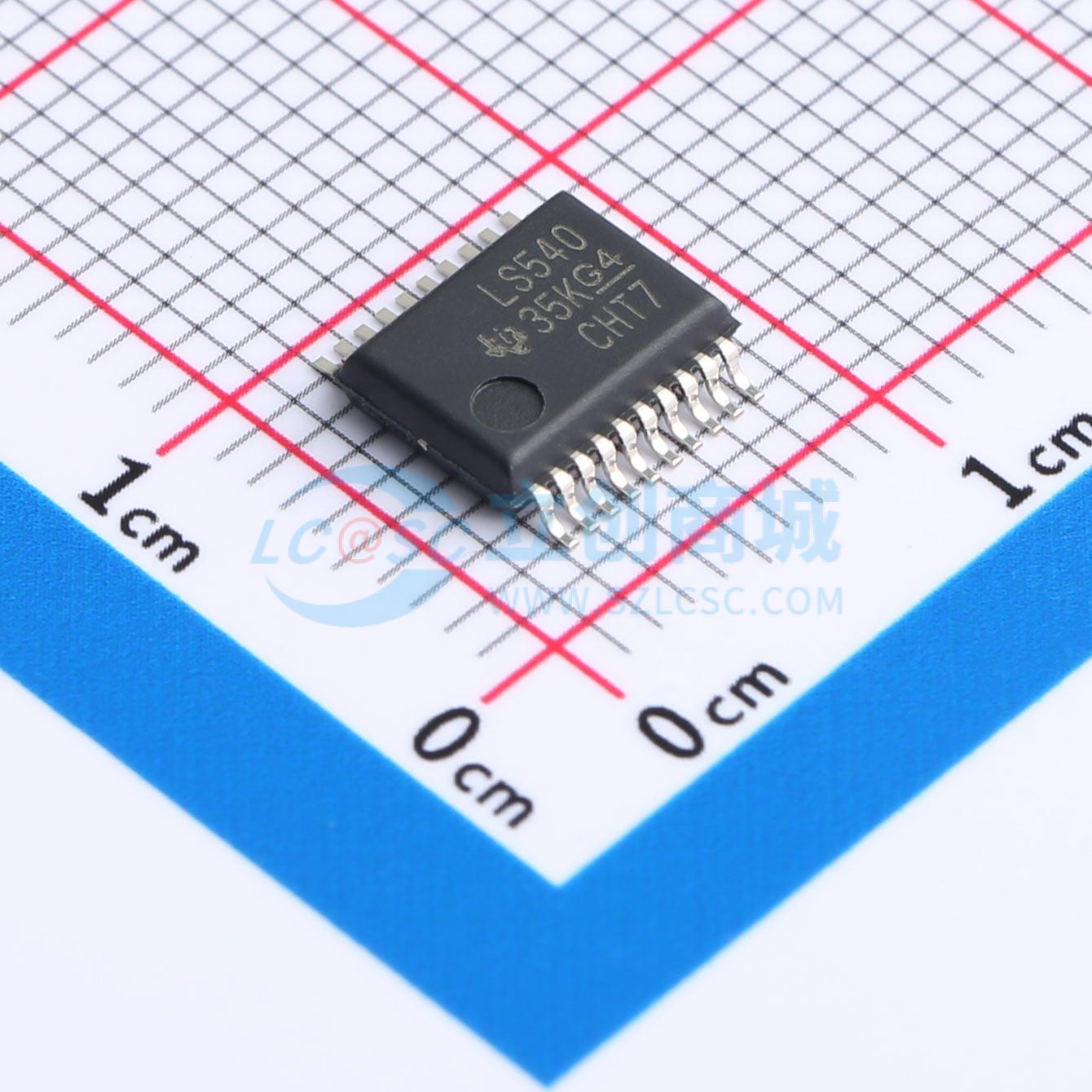

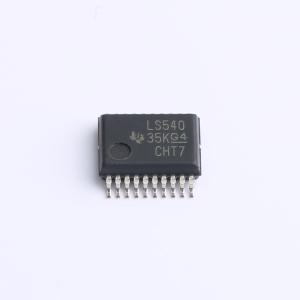

SN74LS540DBR
八进制缓冲器和线路驱动器，带三态输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LS540 具有三态输出的 8 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS540DBR
- 商品编号
- C2877474
- 商品封装
- SSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.2475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | 52mA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 15mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 600mV | |
| 输出高电平(VOH) | 2.4V~3.4V | |
| 低电平范围(VOL) | 500mV | |
| 传播延迟(tpd) | 15ns@5V,45pF | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ |
