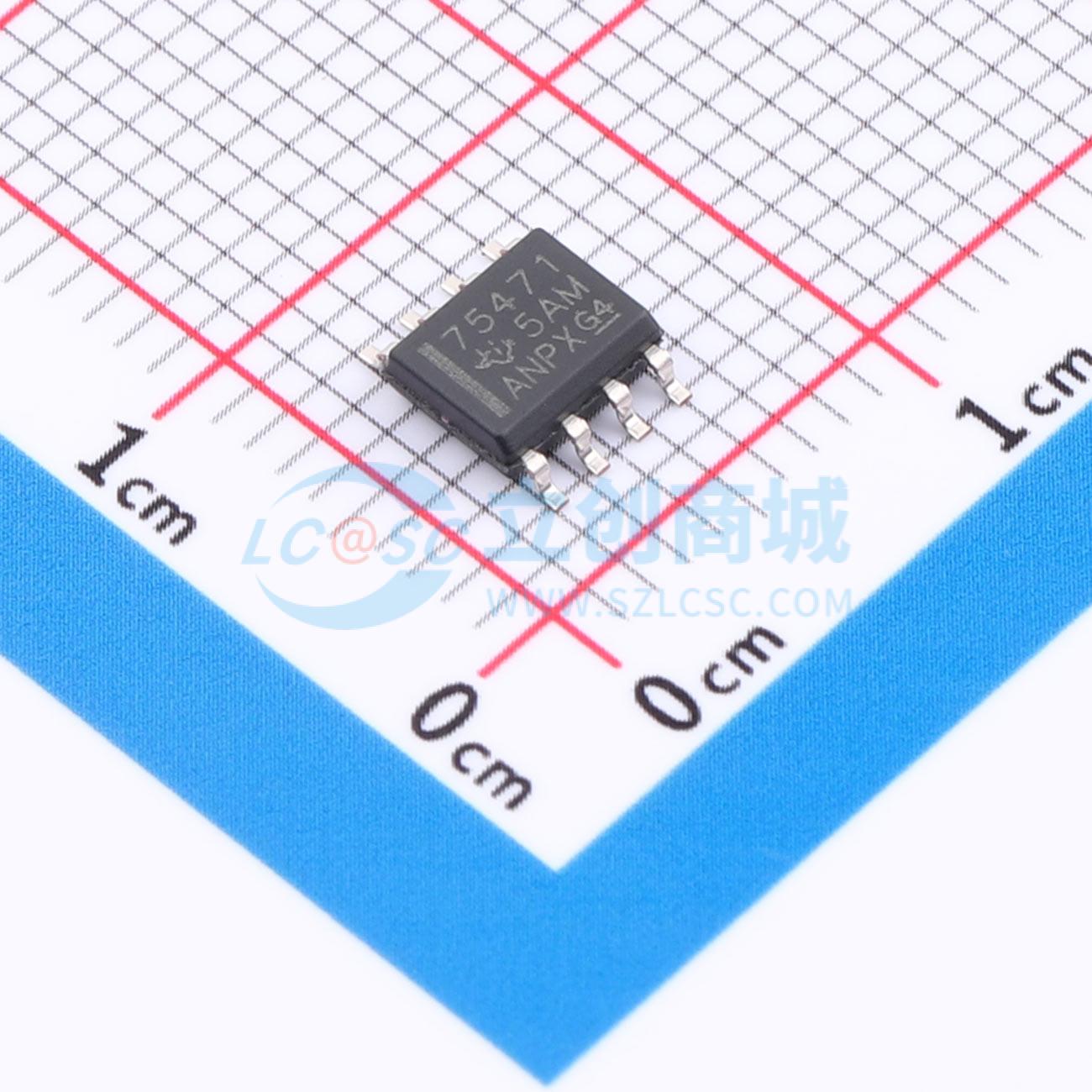

温馨提醒：图片仅供参考，商品以实物为准

SN75471DR

双外设驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN75471 具有“与”逻辑输入的 70V 双外设驱动器
品牌名称: TI(德州仪器)
商品型号: SN75471DR
商品编号: C2878372
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

SN75471系列为双外围驱动器，设计用于需要比SN75451B系列、SN75461系列更高击穿电压的系统，相较于75451B系列开关速度略有降低，极限参数与SN75461系列相同。SN75471、SN75472、SN75473分别为双外围与驱动器、与非驱动器、或驱动器（正逻辑下），逻辑门输出内部连接到npn输出晶体管的基极。SN75471系列驱动器的工作温度范围为0℃ 至 70℃。

商品特性

最高可支持300mA高压输出
在55V下无输出锁存（导通300mA后）
中等速度开关
电路设计灵活，可适配多种应用，支持不同逻辑功能选择
TTL兼容二极管钳位输入
采用标准电源电压
带铜引线框架的塑料DIP（P）封装可实现更低温度运行，提升可靠性

应用领域

高速逻辑缓冲器
功率驱动器
继电器驱动器
灯具驱动器
MOS驱动器
线路驱动器
存储器驱动器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	工作电压	4.75V~5.25V
	元件数	2
	每个元件位数	2
	通道类型	单向

	属性	参数值
	灌电流(IOL)	300mA
	拉电流(IOH)	100uA
	工作温度	0℃~+70℃
	传播延迟(tpd)	55ns@5V,15pF
	功能特性	-
