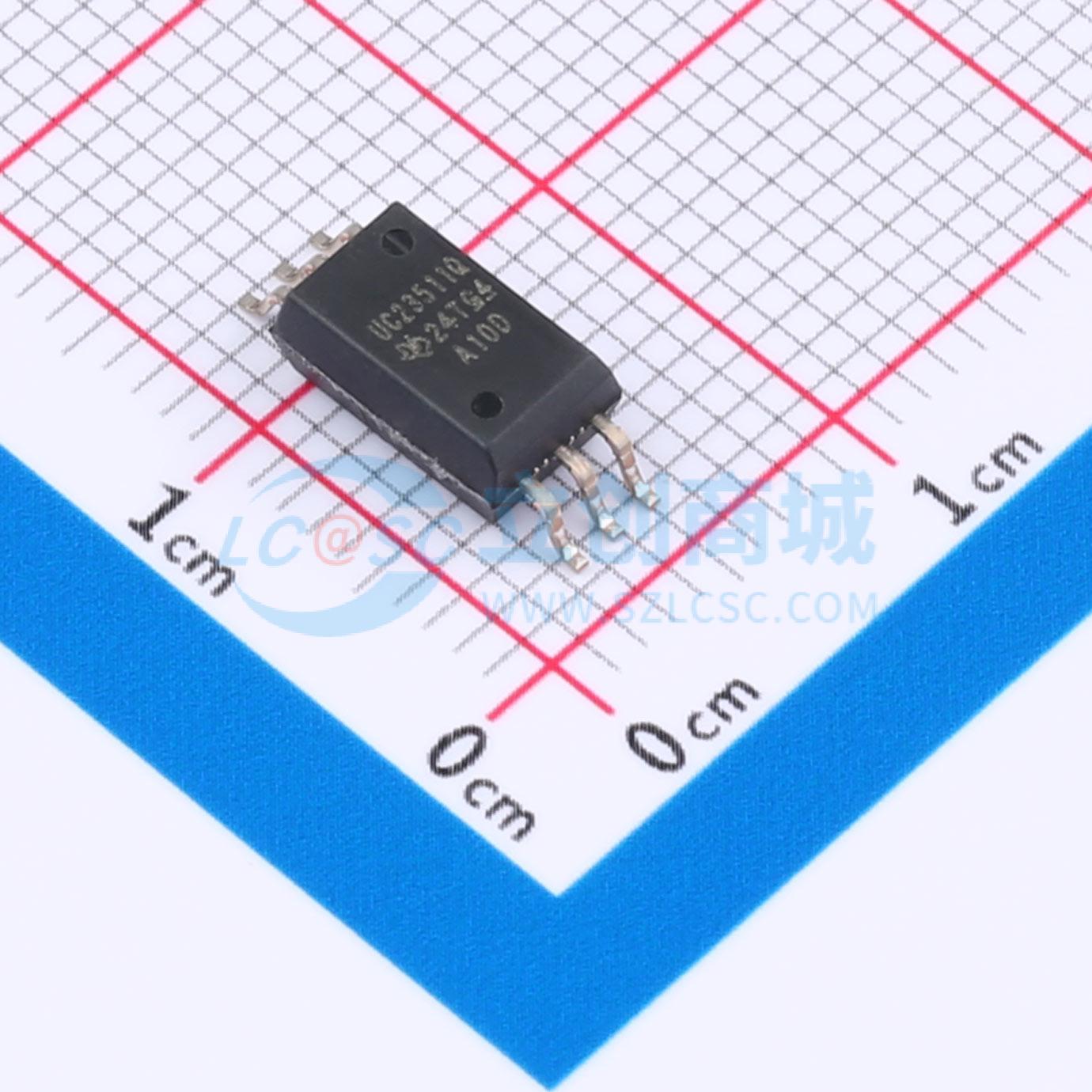

UCC23511QDWYRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC23511-Q1 是一款适用于 IGBT、MOSFET 和 SiC MOSFET 的光兼容单通道隔离式栅极驱动器，具有 1.5A 峰值拉电流和 2A 峰值灌电流以及 5.7kVRMS 增强型隔离额定值。33V 的高电源电压范围允许使用双极电源来有效驱动 IGBT 和 SiC 功率 FET。UCC23511-Q1 可以驱动低侧和高侧功率 FET。与基于光耦合器的标准栅极驱动器相比，此器件的主要特性和特征可显著提高性能和可靠性，同时在原理图和布局设计中保持引脚对引脚兼容性。性能亮点包括高共模瞬态抗扰度 (CMTI)、低传播延迟和小脉宽失真。严格的过程控制可实现较小的器件对器件偏移。输入级是仿真二极管 (ediode)，这意味着与光耦合器栅极驱动器中传统的 LED 相比，可靠性和老化特性更为出色。该器件采用扩展型 SO6 封装，爬电距离和间隙大于 8.5mm，塑封材料（材料组 I）的相对漏电起痕指数 (CTI) 大于 600V。UCC23511-Q1 具有高性能和高可靠性，因此非常适合用于汽车电机驱动器，例如牵引逆变器、车载充电器、直流充电站以及汽车暖通空调和加热系统。更高的工作温度为传统光耦合器以前无法支持的应用开辟了机会。
品牌名称: TI(德州仪器)
商品型号: UCC23511QDWYRQ1
商品编号: C2878389
商品封装: SOIC-6-300mil
包装方式: 编带
商品毛重: 1.52克(g)

商品参数

商品概述

UCC23511-Q1 是一款适用于 IGBT、MOSFET 和 SiC MOSFET 的光兼容单通道隔离式栅极驱动器，具有 1.5A 峰值拉电流和 2A 峰值灌电流以及 5.7kVRMS 增强型隔离额定值。33V 的高电源电压范围允许使用双极电源来有效驱动 IGBT 和 SiC 功率 FET。UCC23511-Q1 可以驱动低侧和高侧功率 FET。与基于光耦合器的标准栅极驱动器相比，此器件的主要特性和特征可显著提高性能和可靠性，同时在原理图和布局设计中保持引脚对引脚兼容性。性能亮点包括高共模瞬态抗扰度 (CMTI)、低传播延迟和小脉宽失真。严格的过程控制可实现较小的器件对器件偏移。输入级是仿真二极管 (ediode)，这意味着与光耦合器栅极驱动器中传统的 LED 相比，可靠性和老化特性更为出色。该器件采用扩展型 SO6 封装，爬电距离和间隙大于 8.5mm，塑封材料（材料组 I）的相对漏电起痕指数 (CTI) 大于 600V。UCC23511-Q1 具有高性能和高可靠性，因此非常适合用于汽车电机驱动器，例如牵引逆变器、车载充电器、直流充电站以及汽车暖通空调和加热系统。更高的工作温度为传统光耦合器以前无法支持的应用开辟了机会。

商品特性

符合面向汽车应用的 AEC-Q100 标准
具有光兼容输入的 5.7kVRMS 单通道隔离式栅极驱动器
适用于光隔离式栅极驱动器的引脚对引脚普适版升级
1.5A 拉电流/2A 灌电流，峰值输出电流
最高 33V 输出驱动器电源电压
12V VCC UVLO
轨到轨输出
105ns（最大值）传播延迟
25ns（最大值）器件对器件延迟匹配
35ns（最大值）脉宽失真度
150kV/μs（最小值）共模瞬态抗扰度 (CMTI)
隔离栅寿命大于 50 年
输入级具有 13V 反极性电压处理能力，支持互锁
扩展型 SO-6 封装，爬电距离和间隙大于 8.5mm
运行结温 T_J: - 40°C 至 +150°C
提供功能安全
可帮助进行功能安全系统设计的文档安全相关认证
符合 UL 1577 标准且长达 1 分钟的 5.7kVRMS 隔离
符合 DIN V VDE V0884-11:2017-01 标准的 8000V_PK 增强型隔离（进展中）

应用领域

适用于电动汽车的牵引逆变器
车载充电器和直流充电站
HVAC
加热器
工业电机控制驱动

优惠活动

购买数量

(850个/圆盘，最小起订量 1 个)

个

起订量：1 个850个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	5700
	负载类型	IGBT；MOSFET
	通道数	1
	拉电流(IOH)	1.5A
	灌电流(IOL)	2A
	工作温度	-40℃~+150℃@(Tj)

	属性	参数值
	上升时间(tr)	28ns
	下降时间(tf)	25ns
	传播延迟 tpLH	105ns
	传播延迟 tpHL	105ns
	CMTI(kV/us)	150kV/us
	驱动侧工作电压	14V~33V
