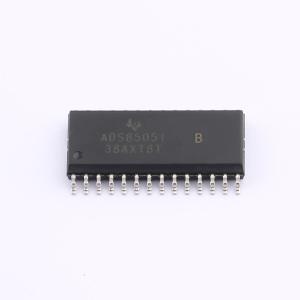

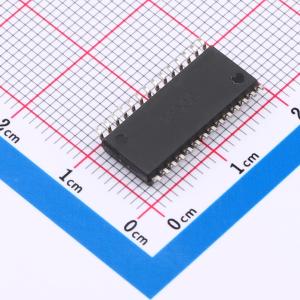

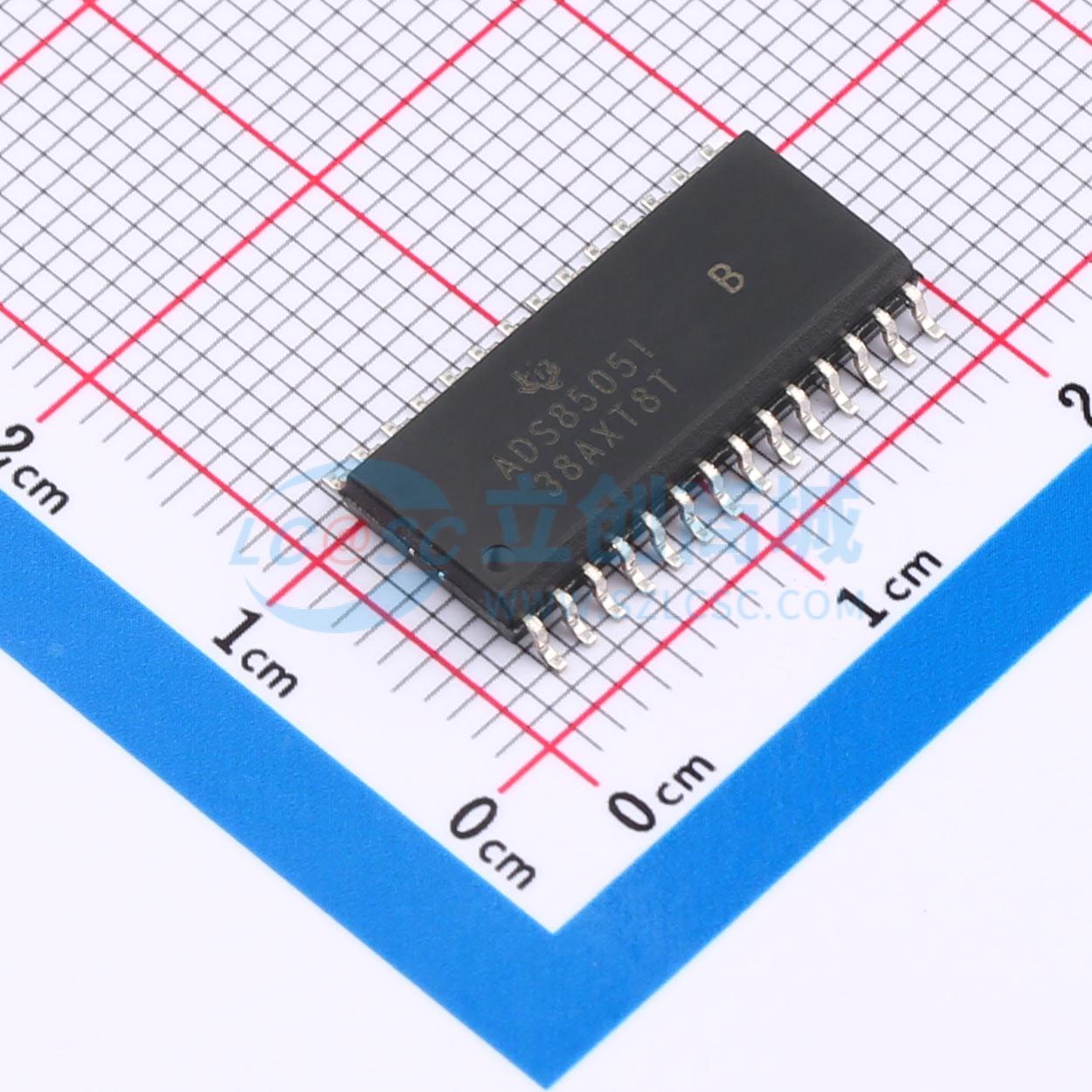

ADS8505IBDWR

十六位 250-kSPS 采样 CMOS 模拟到数字转换器

描述: ADS8505 具有可编程 (±10/±5/±3.3V) 输入范围和并行接口的 16 位、250kSPS、单通道 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADS8505IBDWR
商品编号: C2878392
商品封装: SOIC-28-300mil
包装方式: 编带
商品毛重: 0.893667克(g)

商品参数

商品概述

ADS8505是一款采用先进CMOS结构的完整16位采样A/D转换器。它包含一个完整的基于电容的16位逐次逼近寄存器（SAR）A/D转换器，带有采样保持（S/H）电路、基准源、时钟、供微处理器使用的接口和三态输出驱动器。 ADS8505在全温度范围内的采样速率为250kHz。精密电阻提供了行业标准的±10V输入范围，而创新的设计使其能够在单+5V电源下工作，功耗低于100mW。 ADS8505提供28引脚SOIC和28引脚SSOP封装，这两种封装均针对工业级-40°C至85°C温度范围的工作进行了全面规格定义。

商品特性

250kHz采样速率下105dB无杂散动态范围（SFDR）
标准±10V输入范围
最大积分非线性（INL）±1.5 LSB
最大微分非线性（DNL）±1 LSB，16位无丢码
双极性零误差最大±3mV，漂移±0.4 ppm/°C
满量程误差最大±0.1% FSR，漂移±2 ppm/°C
单5V电源供电
引脚与ADS7805（低速）和12位ADS8504/7804兼容
可使用内部或外部基准源
全并行数据输出
250ksps时典型功耗70mW
28引脚SSOP和SOIC封装

应用领域

工业过程控制
数据采集系统
数字信号处理
医疗设备仪器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	250kHz
	通道数	1
	工作电压	5V
	接口类型	并行
	差分输入	-

	属性	参数值
	积分非线性	1.5LSB
	工作温度	-40℃~+85℃
	信噪比	88dB
	时钟/振荡器	内置
	基准电压源	内置；外置
	基准电压源温漂	8ppm/℃
	ADC架构	SAR
