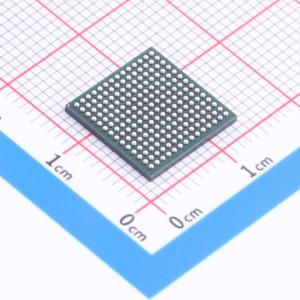

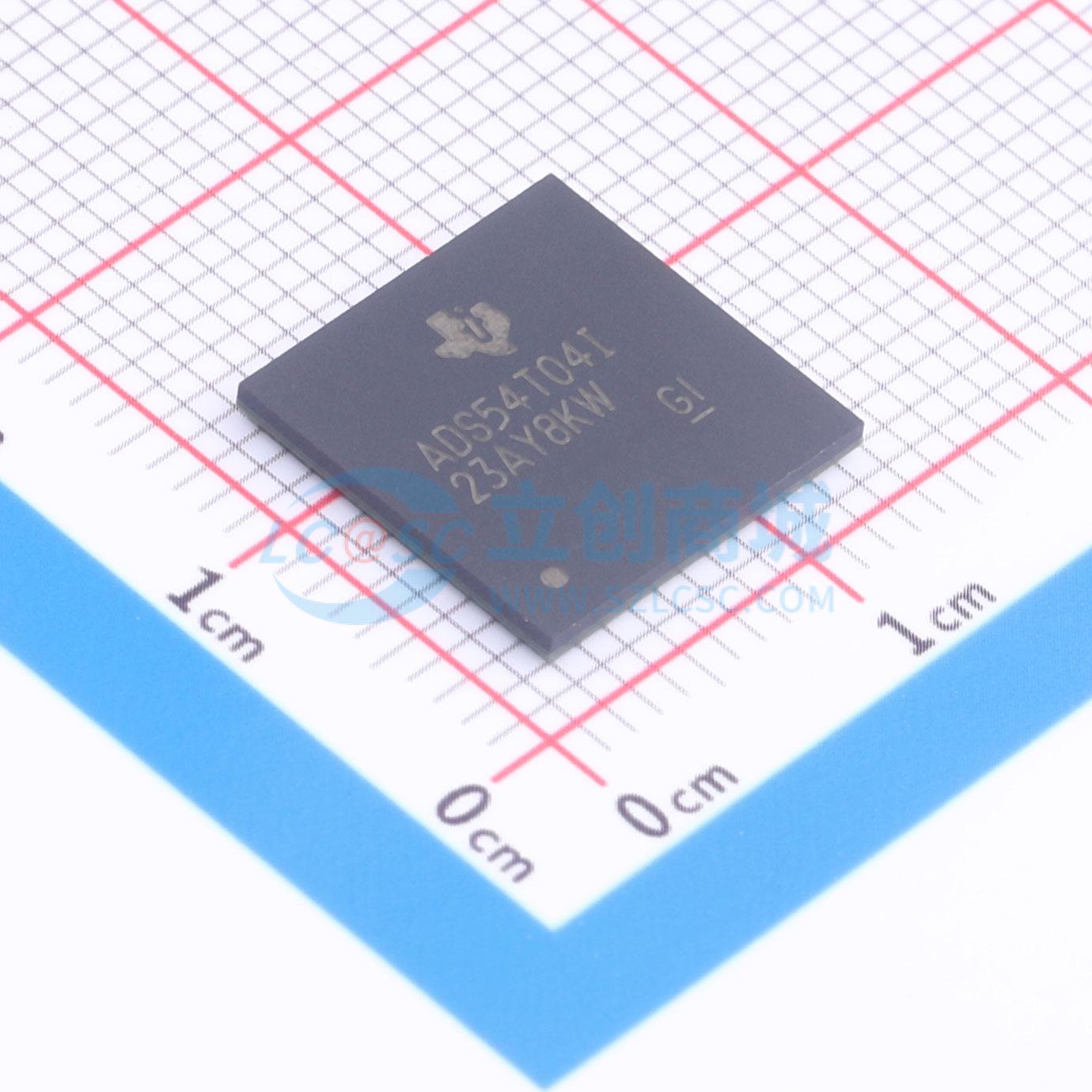

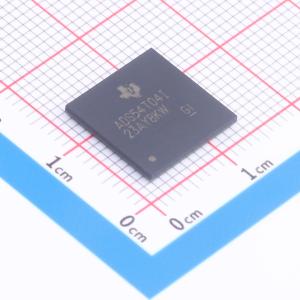

温馨提醒：图片仅供参考，商品以实物为准
ADS54T04IZAY
ADS54T04IZAY
- 描述
- ADS54T04 2 通道 500MSPS BTS 反馈和接收器 IC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS54T04IZAY
- 商品编号
- C2879143
- 商品封装
- BGA-196(12x12)
- 包装方式
- 编带
- 商品毛重
- 88.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 500MHz | |
| 通道数 | 2 | |
| 工作电压 | 3.15V~3.45V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 差分输入 | - | |
| 积分非线性 | 1.5LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADS54T04是一款高线性双通道12位，500MSPS模数转换器(ADC)，简化了针对宽带宽接收器的前端滤波器设计。模拟输入缓冲器使片载跟踪和保持的内部切换不会干扰信号源并提供一个高阻抗输入。有两个针对输出数据的输出模式 - 它可被两倍抽取或此数据可在猝发模式中被输出。猝发模式输出特别设计用于DPD反馈应用，在此类应用中，短期时间内高分辨率输出数据可用。设计用于高SFDR，此ADC在宽输入频率范围内具有低噪声性能以及出色的无杂散动态范围。此器件采用196引脚BGA封装并且特定于整个工业温度范围内（-40°C至85°C）。
商品特性
- 双通道
- 12位分辨率
- 最大时钟速率：500Msps
- 低摆幅满刻度输入：1.0Vpp
- 支持高阻抗输入的模拟输入缓冲器
- 输入带宽(3dB)：>1.2GHz
- 数据输出接口：DDR低压差分信令(LVDS)
- 196引脚球状引脚栅格阵列(BGA)封装(12x12mm)
- 功率耗散：每通道800mW
- fin = 230MHz IF时的性能
- 信噪比(SNR)：60.6dBFS
- 无杂散动态范围(SFDR)：77dBc
- fin = 700MHz IF时的性能
- SNR：59.4dBFS
- SFDR：70dBc
- 接收模式：具有低通或高通滤波器的2倍抽取
- 反馈模式：针对满带宽数字预失真(DPD)反馈的猝发模式输出
应用领域
- 通信接收器功率放大器线性化
