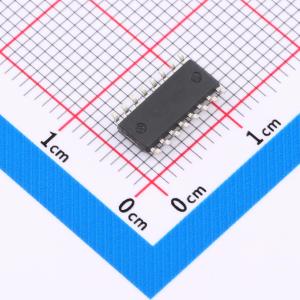

温馨提醒：图片仅供参考，商品以实物为准

LM4860MX/NOPB

1W单声道AB类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM4860 具有耳机感应的 1W 单声道、模拟输入 AB 类音频放大器
品牌名称: TI(德州仪器)
商品型号: LM4860MX/NOPB
商品编号: C2878036
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.284823克(g)

商品参数

商品概述

LM4860是一款桥接式音频功率放大器，在5V电源供电下，能够在整个音频频谱范围内向8Ω负载提供1W的连续平均功率，且总谐波失真加噪声（THD+N）小于1%。 Boomer音频功率放大器专为采用表面贴装封装、使用最少数量的外部元件来提供高质量输出功率而设计。由于LM4860无需输出耦合电容、自举电容或缓冲网络，因此非常适合低功耗便携式系统。 LM4860具有外部可控的低功耗关断模式以及内部热关断保护机制。它还包括两个耳机控制输入和一个用于外部监测的耳机感应输出。单位增益稳定的LM4860可通过外部增益设置电阻配置，在不使用外部补偿元件的情况下实现高达10的差分增益。通过适当的补偿可以实现更高的增益。

商品特性

无需输出耦合电容、自举电容或缓冲电路
小外形（SO）封装
与PC电源兼容
热关断保护电路
单位增益稳定
外部增益配置能力
两个耳机控制输入和耳机感应输出

应用领域

个人电脑
便携式消费产品
手机
有源音箱
玩具和游戏

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	单声道
	输出功率	1.15Wx1@8Ω
	工作电压	2.7V~5.5V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.72%
	静态电流(Iq)	7mA
	工作温度	-20℃~+85℃
	电源纹波抑制比(PSRR)	65dB
