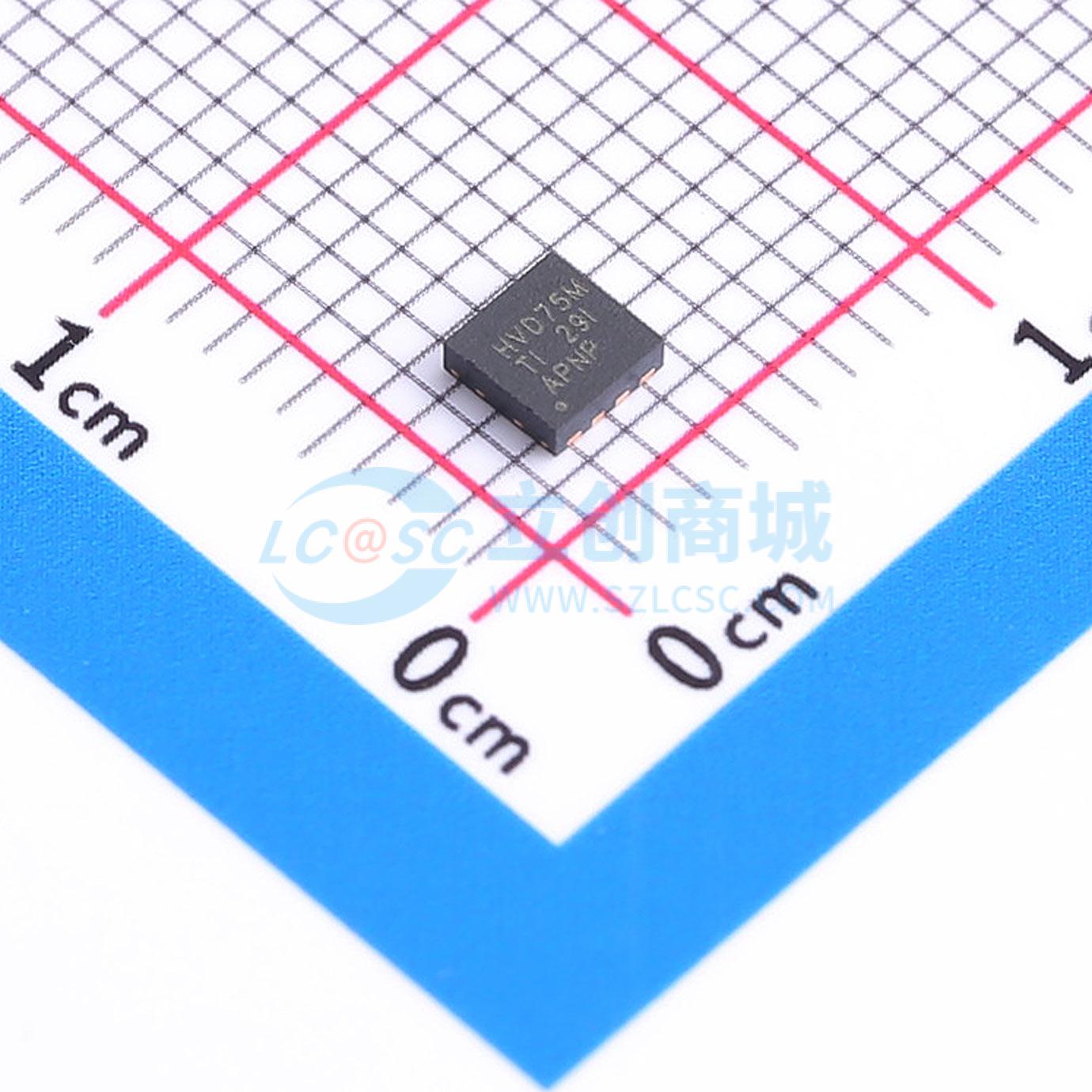

温馨提醒：图片仅供参考，商品以实物为准
SN55HVD75DRBREP
SN55HVD75-EP 3.3V电源供电的RS-485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 具有IEC ESD保护功能的3.3V电源供电的RS-485收发器，适用于工业应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN55HVD75DRBREP
- 商品编号
- C2878076
- 商品封装
- SON-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 20Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | - | |
| 静电保护 | ±15kV | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流 | 2uA | |
| 通讯模式 | 半双工 |
商品概述
这些器件具有稳健耐用的3.3V驱动器和接收器，并且采用小型封装，可满足工业应用的严苛要求。总线引脚可耐受ESD事件，具有针对人体模型和IEC接触放电规范的高级保护。 其中每一款器件都配有一个差分驱动器和一个差分接收器。这两个器件由3.3V单电源供电。驱动器差分输出和接收器差分输入在内部连接，构成一个适用于半双工（两线制总线）通信的总线端口。这些器件具备宽共模电压范围，因此适用于长线缆上的多点应用。这些器件的额定运行温度范围为 -55°C 至 125°C。
商品特性
- 总线I/O保护
- ±15kV人体模型(HBM)保护
- ±12kV IEC 61000 - 4 - 2接触放电
- ±4kV IEC61000 - 4 - 4快速瞬态突发
- 扩展的工业温度范围：-55°C至125°C
- 用于噪声抑制的较大接收器滞后(80mV)
- 低功耗
- 低待机电源电流：<2μA
- 运行过程中的ICC < 1mA
- 静态电流与3.3V或5V控制器兼容的5V耐压逻辑输入
- 针对以下信号传输速率进行了优化：250kbps，20Mbps，50Mbps
- 采用小型超薄小外形尺寸无引线(VSON)封装
- 受控基线
- 一个组装/测试场所
- 一个制造场所
- 在扩展温度范围（-55°C至125°C）内可用
- 延长的产品生命周期
- 延长产品的变更通知周期
- 产品可追溯性
应用领域
- 工厂自动化
- 电信基础设施
- 运动控制
