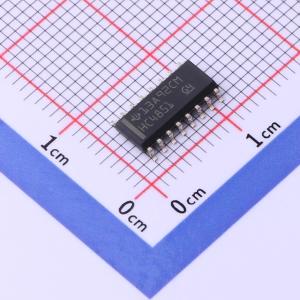

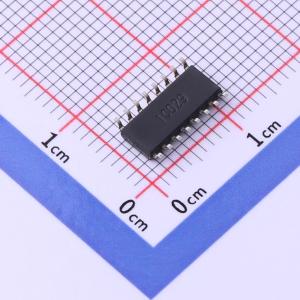

温馨提醒：图片仅供参考，商品以实物为准

SN74HC4851DR

8通道模拟多路复用器/解复用器，带注入电流效应控制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8通道CMOS模拟多路复用器/解复用器，与'4051功能兼容，并具有注入电流效应控制。
品牌名称: TI(德州仪器)
商品型号: SN74HC4851DR
商品编号: C2878058
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.26克(g)

商品参数

商品概述

这款八通道CMOS模拟多路复用器/解复用器与'4051功能引脚兼容，此外，它还具备注入电流效应控制功能，这在汽车应用中具有极高价值，因为在这类应用中，超过正常电源电压的情况十分常见。注入电流效应控制功能允许禁用的模拟输入通道上的信号超出电源电压，而不会影响启用的模拟通道的信号。这就无需使用通常用于将模拟通道信号保持在电源电压范围内的外部二极管/电阻网络。

商品特性

注入电流交叉耦合 <1mV/mA
开关间串扰低
与SN74HC4051、SN74LV4051A和CD4051B引脚兼容
2V至6V Vcc工作电压
闩锁性能符合JESD 78 II类标准，超过100mA
ESD保护性能超过JESD 22标准
- 2000V人体模型（A114 - A）
- 200V机器模型（A115 - A）
- 1000V带电器件模型（C101）

应用领域

汽车应用

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	2V~6V
	导通时间(ton)	78ns

	属性	参数值
	导通电阻(Ron)	250Ω
	关闭时间(toff)	78ns
	工作温度	-40℃~+125℃
	传播延迟(tpd)	16.5ns
