SN74CB3Q3345 是一种高带宽 FET 总线开关，利用电荷泵提升传输晶体管的栅极电压，提供低且平坦的导通状态电阻 (r_on)。低且平坦的导通状态电阻允许最小的传播延迟，并支持数据输入/输出 (I/O) 端口上的轨到轨切换。该器件还具有低数据 I/O 电容，以最小化数据总线上的电容性负载和信号失真。SN74CB3Q3345 特别设计用于支持高带宽应用，提供了优化的接口解决方案，非常适合宽带通信、网络和数据密集型计算系统。

SN74CB3Q3384A 组织为一个 8 位总线开关，带有两个输出使能 (OE, OE#) 输入。当 OE 为高或 OE# 为低时，总线开关开启，A 端口连接到 B 端口，允许端口之间的双向数据流。当 OE 为低且 OE# 为高时，总线开关关闭，A 和 B 端口之间存在高阻态。

该器件完全适用于使用 I_off 的部分断电应用。I_off 电路可防止在断电时通过器件的有害电流回流。该器件在断电时具有隔离功能。

为了确保在上电或断电期间处于高阻态，应通过上拉电阻将 OE# 连接到 V_CC，并通过下拉电阻将 OE 连接到 GND；电阻的最小值由驱动器的灌电流/源电流能力决定。

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	单刀双掷(SPDT)
	通道数	8
	工作电压	2.3V~3.6V
	导通时间(ton)	6.5ns
	导通电阻(Ron)	4Ω

	属性	参数值
	关闭时间(toff)	6.8ns
	工作温度	-40℃~+85℃
	导通电容(Con)	6pF
	带宽	500MHz
	传播延迟(tpd)	200ps

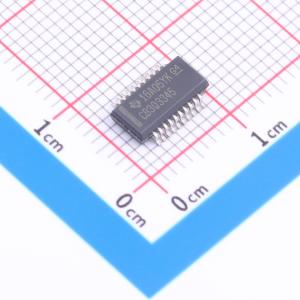

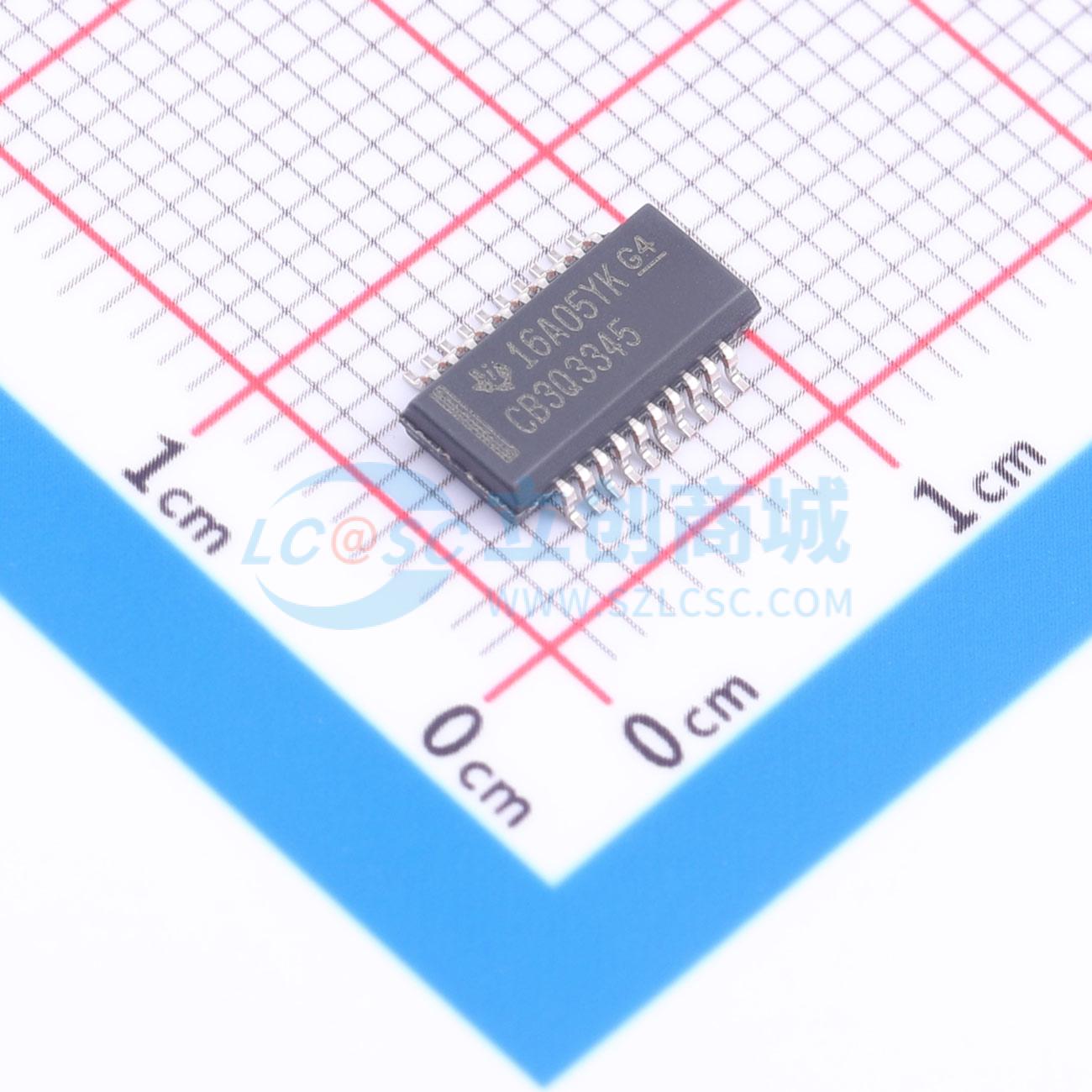

SN74CB3Q3345DBQR
