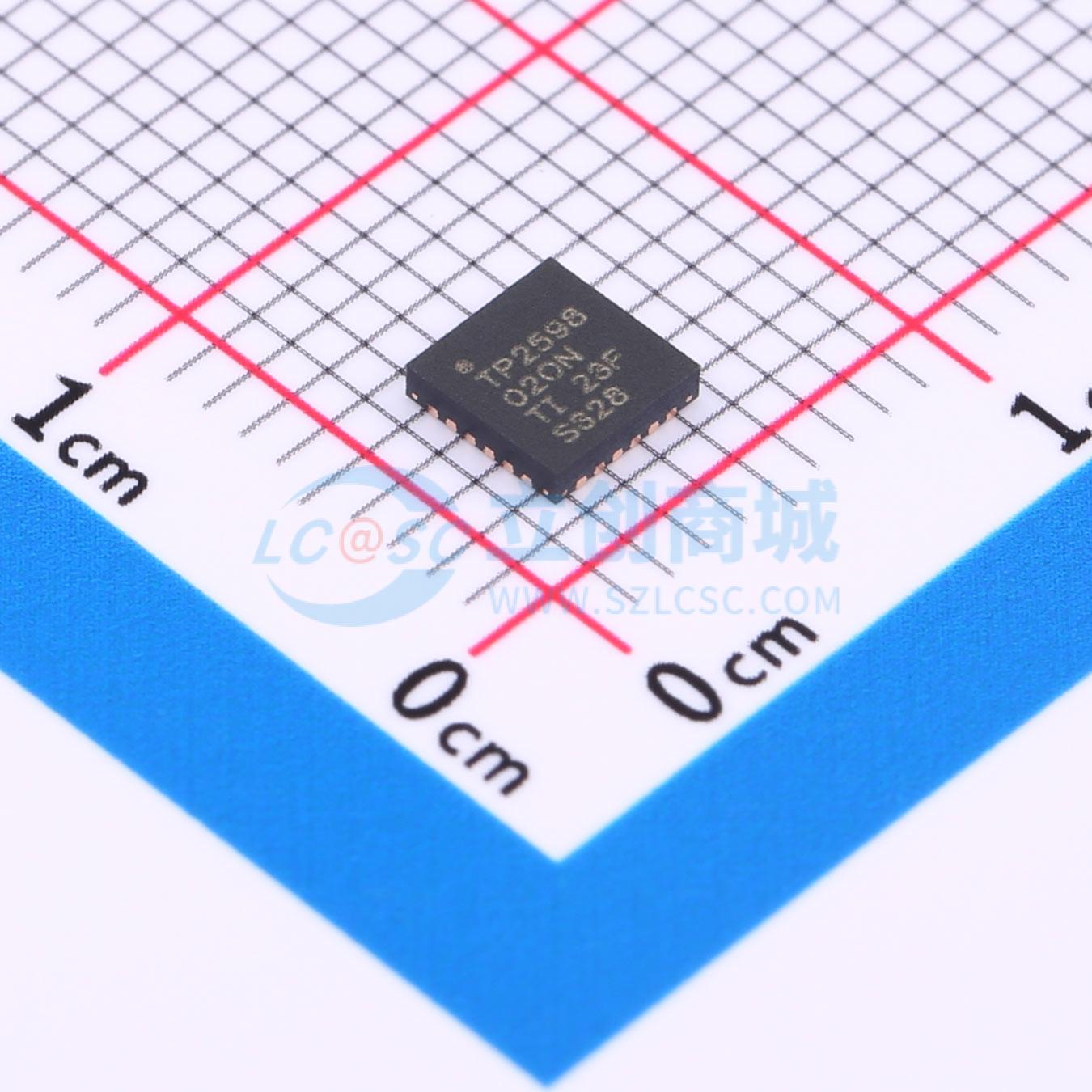

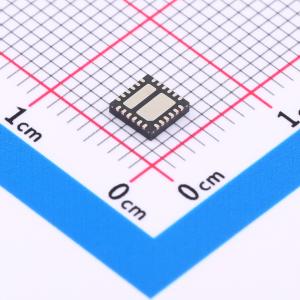

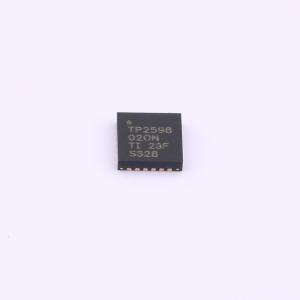

温馨提醒：图片仅供参考，商品以实物为准

TPS259802ONRGER

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS25980 具有可调瞬态故障管理功能的 2.7V 至 24V、8A、3mΩ 智能电子保险丝
品牌名称: TI(德州仪器)
商品型号: TPS259802ONRGER
商品编号: C2878937
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.02克(g)

商品概述

TPS25980x 系列电子保险丝是采用小型封装的高度集成电路保护和电源管理解决方案。这些器件可在宽输入电压范围内工作。单个器件适用于需要最小 I*R 压降的低压系统以及需要低功率耗散的高电压、高电流系统。它们能够非常有效地抵御过载、短路、电压浪涌和过多浪涌电流。过压事件受内部截止电路的限制，可通过多个器件选项来选择过压阈值。这些器件针对过流情况提供断路器响应。可以使用单个外部电阻器来设置过流限值（断路器阈值）和快速跳变（短路）阈值。这些器件通过区分瞬态事件和实际故障来智能地管理过流响应，从而允许系统在线路和负载瞬变期间不间断运行，而不会影响故障保护的稳健性。

商品特性

宽输入电压范围：2.7V 至 24V
绝对最大值为 30V
低导通电阻：RON = 3mΩ（典型值）
断路器响应
可调节电流限制阈值
- 范围: 2 A 至 8 A
- 精度：±8%（ILIM > 5A 时的典型值）
可调节过流消隐计时器
- 处理负载瞬态而不跳变
精确的电流监视器输出
- ±3%（25°C 且 IOUT > 3A 时的典型值）
用户可配置的故障响应
- 闭锁或自动重试
- 重试次数（有限或无限）
- 重试之间的延迟
强大的短路保护
- 快速跳变响应时间 < 400ns（典型值）
- 完成 100 万次电源短路事件测试
- 不受线路瞬变影响 - 无干扰性跳变
可调节的输出压摆率控制 (dVdt) 控制
可调节的欠压锁定
过压锁定（固定 3.7V、7.6V 和 16.9V 且无 OVLO 选项）
集成式过热保护
电源正常状态指示
可调节的负载检测和握手计时器
UL 2367 认证
- 文件编号 E339631
- RILIM ≥ 182Ω
经 IEC 62368 CB 认证
小尺寸：4mm × 4mm QFN 封装

应用领域

热插拔
服务器待机电源轨、PCIe 转接卡、附加卡和风扇模块保护
路由器和开关光学模块保护
工业 PC
数字电视

	属性	参数值
	商品目录	浪涌保护器
	通道数	1
	工作电压	2.7V~24V

	属性	参数值
	安装方式	-
	工作温度	-40℃~+125℃
