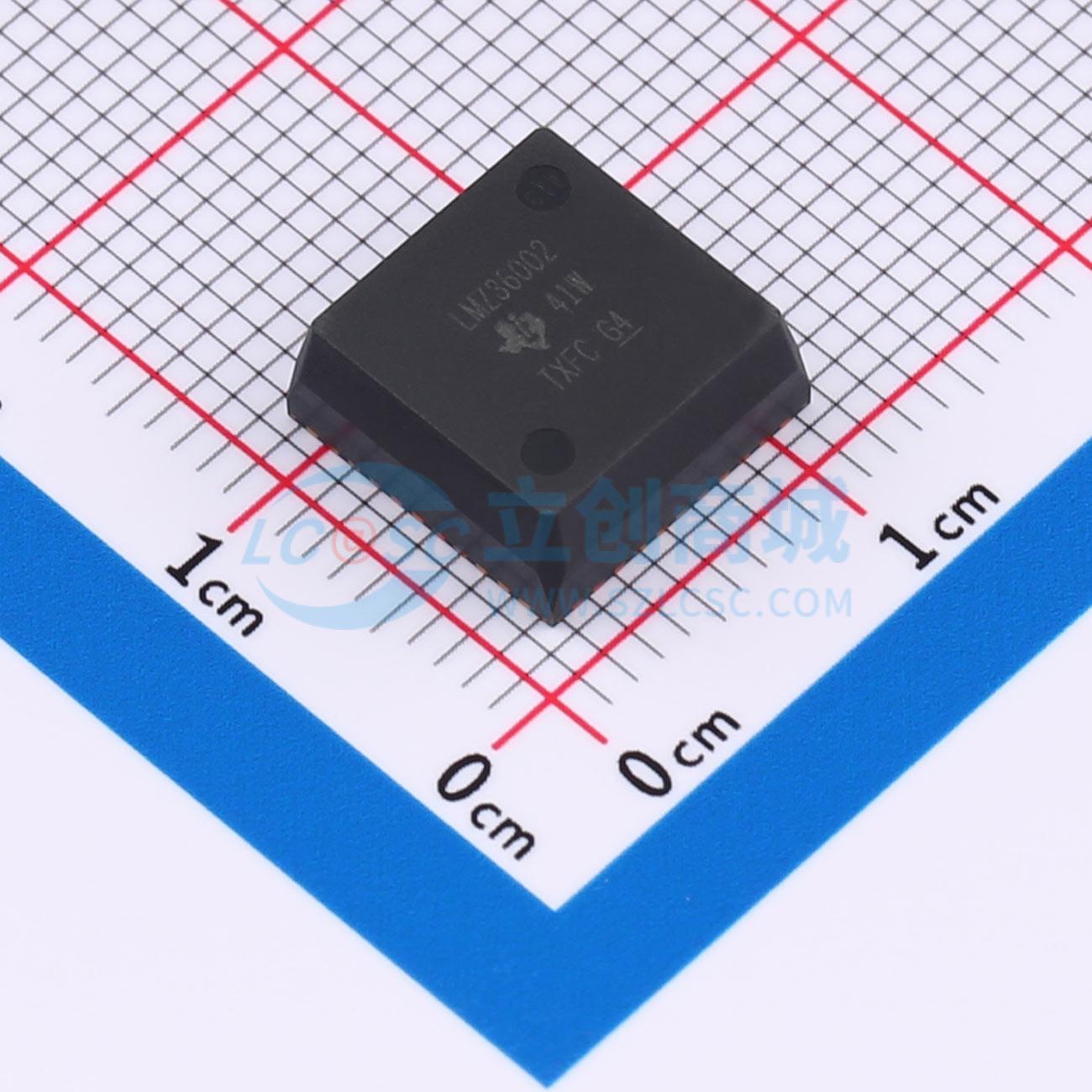

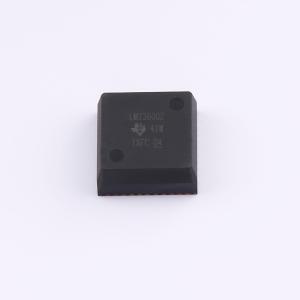

LMZ36002RVQT

4.5V至60V输入、2A电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ36002 采用 QFN 封装的 4.5V 至 60V、2A 降压电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ36002RVQT
商品编号: C2878930
商品封装: B3QFN-43-EP(10x10)
包装方式: 编带
商品毛重: 1.6克(g)

商品参数

商品概述

LMZ36002电源模块是一款易于使用的集成式电源，它在一个扁平的QFN封装内整合了一个2A直流/直流转换器、一个屏蔽式电感器和多个无源器件。这套整体电源解决方案最少只需采用三个外部组件，同时仍能够调整关键参数以满足特定的设计要求。 QFN封装易于焊接到印刷电路板上，允许回流焊温度曲线最高达245°C ，并且具有出色的功率耗散能力。LMZ36002极具灵活性且功能丰富，非常适合为各类器件和系统供电。

商品特性

完整的集成式电源解决方案可实现小尺寸的薄型设计，10mm×10mm×4.3mm封装
宽输出电压调节范围（2.5V至7.5V）
可调节开关频率（200kHz至1MHz）
与外部时钟同步
针对轻负载时效率的自动脉冲频率调制(PFM)模式
可调软启动时间
输出电压排序/跟踪
电源正常输出
可编程欠压锁定(UVLO)
过热关断保护
过流保护（间断模式）
预偏置输出启动
工作温度范围： -40°C至105°C
增强的热性能；14°C/W
符合EN55022 B类辐射标准
集成屏蔽式电感
使用LMZ36002并借助WEBENCH电源设计器创建定制设计方案

应用领域

工业和电机控制
自动测试设备
医疗和成像设备
高密度电源系统

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~60V
	输出电压精度	±2%
	输出电压(Vout)	2.5V~7.5V
	输出电流(最大值)	2A
	转换效率	95%

	属性	参数值
	开关频率	500kHz
	纹波噪声	10mVp-p
	特性	过流保护；过热保护
	长度	10mm
	宽度	10mm
	高度	4.3mm
	工作温度	-40℃~+105℃
