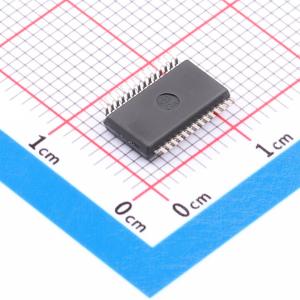

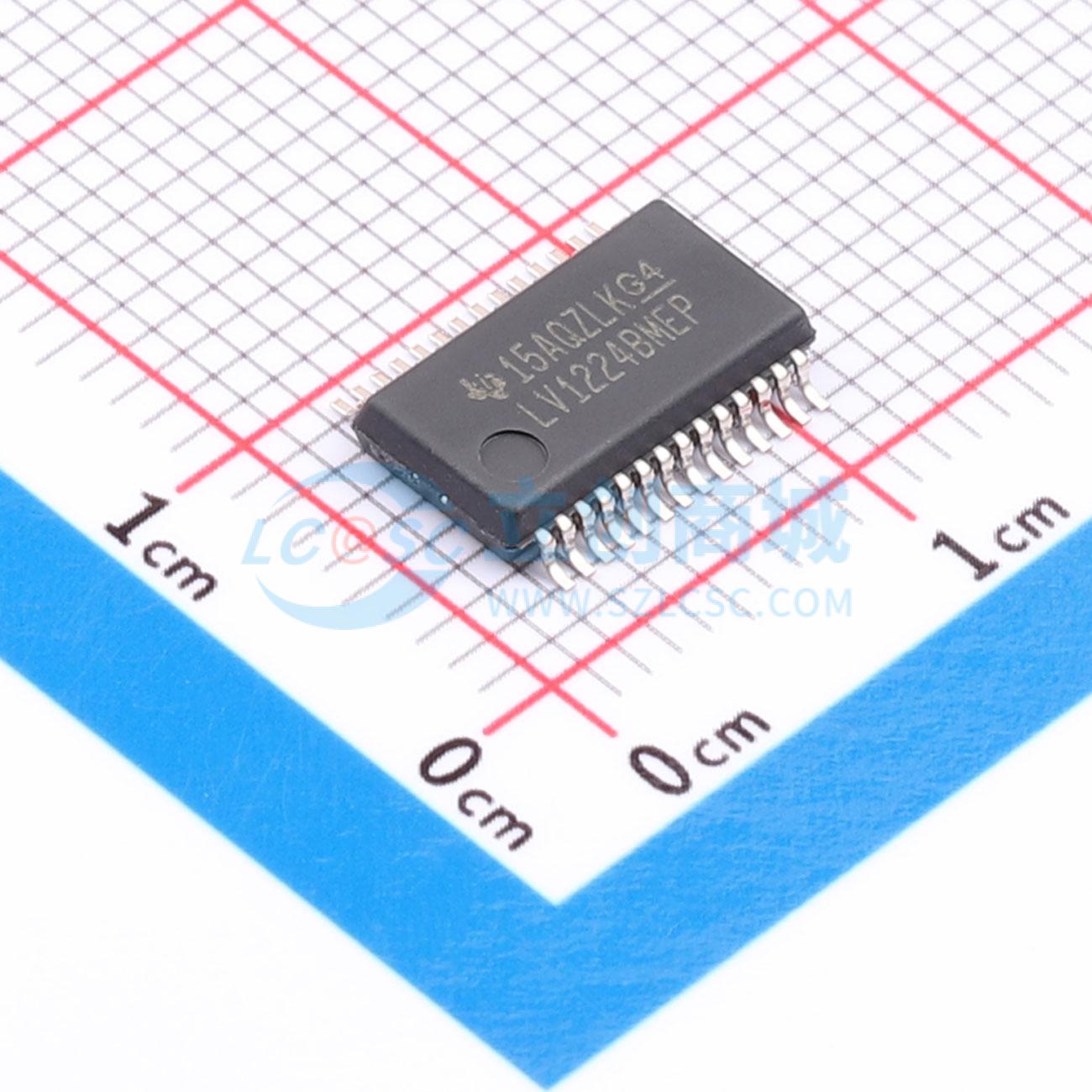

SN65LV1224BMDBREP
SN65LV1224BMDBREP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN65LV1224B-EP 100Mbps 至 660Mbps、1:10 LVDS 串行器/解串器接收器（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LV1224BMDBREP
- 商品编号
- C2877454
- 商品封装
- SSOP-28-208mil
- 包装方式
- 编带
- 商品毛重
- 0.446克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 串行器/解串器 | |
| 类型 | - | |
| 数据速率 | 660Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | - | |
| 工作电压 | - | |
| 工作温度 | - |
商品概述
SN65LV1023A 串行器和 SN65LV1224B 解串器组成一个 10 位串行解串器芯片组，旨在通过 LVDS 差分背板以 10 MHz 至 66 MHz 的等效并行字速率传输和接收串行数据。包括开销，这相当于 120 Mbps 至 792 Mbps 的有效负载编码吞吐量的串行数据速率。 上电时，芯片组链路可通过同步模式利用内部生成的 SYNC 模式进行初始化，或者允许解串器与随机数据同步。通过使用同步模式，解串器可在指定的较短时间参数内建立锁定。 当不需要数据传输时，设备可进入掉电状态。此外，还有一种模式可将输出引脚置于高阻抗状态，同时不丢失 PLL 锁定。 SN65LV1023A 和 SN65LV1224B 的工作环境温度范围为 -55℃ 至 125℃。
商品特性
- 受控基线——一个组装/测试地点，一个制造地点
- -55℃ 至 125℃ 的扩展温度性能
- 增强的制造资源减少 (DMS) 支持
- 增强的产品变更通知
- 认证履历（根据 JEDEC 和行业标准进行组件认证，以确保在扩展温度范围内可靠运行。这包括但不限于高加速应力测试 (HAST) 或偏置 85/85、温度循环、高压蒸煮或无偏置 HAST、电迁移、键合金属间化合物寿命和模塑料寿命。）
- 在 10 MHz 至 66 MHz 系统时钟下，串行 LVDS 数据有效负载带宽为 100 Mbps 至 660 Mbps
- 与 DS92LV1023/DS92LV1224 芯片组（串行器/解串器）引脚兼容的超集
- 在 66 MHz 时功耗 < 450 mW（典型值）
- 用于更快锁定的同步模式
- 锁定指示器
- PLL 无需外部组件
- 提供 28 引脚 SSOP 和节省空间的 5x5 mm QFN 封装
- 时钟上的可编程边沿触发
- 直通式引脚排列，便于 PCB 布局
