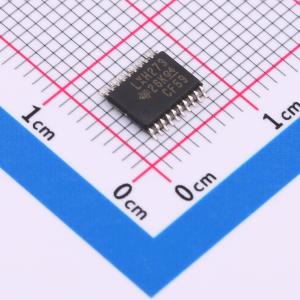

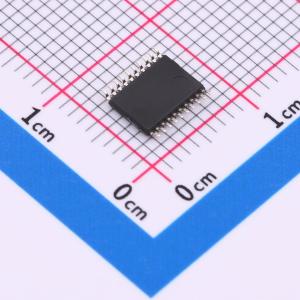

SN74LVTH273PWR
3.3-V 八进制 D 型触发器,带清零功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVTH273 具有清零功能的 3.3V ABT 八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVTH273PWR
- 商品编号
- C2876992
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.0625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2.7V~3.6V | |
| 时钟频率(fc) | 150MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 4.9ns@3.3V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LVTH系列 | |
| 灌电流(IOL) | 64mA | |
| 拉电流(IOH) | 32mA | |
| 静态电流(Iq) | 190uA | |
| 输入电容 | 4pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 2.3ns | |
| 保持时间 | 0ns |
商品概述
这是八进制D型触发器,专门针对3.3V Vcc低压操作设计,同时具备向5V系统环境提供TTL接口的能力。该器件是正边沿触发触发器,带有直接清零输入,满足建立时间要求的数据输入信息会在时钟脉冲的上升沿传输到Q输出;时钟触发发生在特定电压电平,与上升沿脉冲的过渡时间无直接关联;当时钟输入处于高电平或低电平时,D输入信号不会影响输出。有源总线保持电路可将未使用或未驱动输入保持在有效逻辑状态,不建议配合总线保持电路使用上拉或下拉电阻。器件通过Ioff实现部分掉电应用的完整规范,Ioff电路可禁用输出,防止器件掉电时产生有害回流电流。可用型号包括SN54LVTH273、SN74LVTH273,封装类型包括J封装、DB封装、DW封装、NS封装、PW封装、FK封装。
商品特性
- 支持混合模式信号操作,可在Vcc为3.3V时实现5V输入输出电压
- 在Vcc=3.3V、环境温度TA=25℃条件下,典型输出接地反弹V_OLP<0.8V
- 支持未稳压电池工作,最低可至2.7V
- 带有缓冲时钟和直接清零输入
- 每个触发器都配置独立数据输入
- Ioff支持部分掉电模式操作
- 数据输入带有总线保持功能,无需外部上拉/下拉电阻
- 闩锁性能超过500mA,符合JESD 17标准
- ESD防护性能满足JESD 22标准要求,人体模型可达2000V,机器模型可达200V
- 最大额定参数:电源电压范围为-0.5V~4.6V;输入电压范围为-0.5V~7V;掉电状态下任意输出电压范围为-0.5V~7V;高电平状态下任意输出电压范围为-0.5V~(Vcc+0.5V)
- SN54LVTH273低电平状态任意输出输入电流为96mA,SN74LVTH273为128mA;SN54LVTH273高电平状态任意输出输入电流为48mA,SN74LVTH273为64mA
- 输入钳位电流(Vi<0时)为-50mA,输出钳位电流(Vo<0时)为-50mA
- 不同封装热阻抗:DB封装70℃/W,DW封装58℃/W,NS封装60℃/W,PW封装83℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的控制输入必须保持在Vcc或GND,以保证器件正常工作
