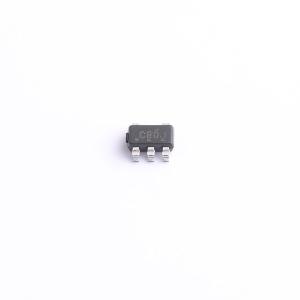

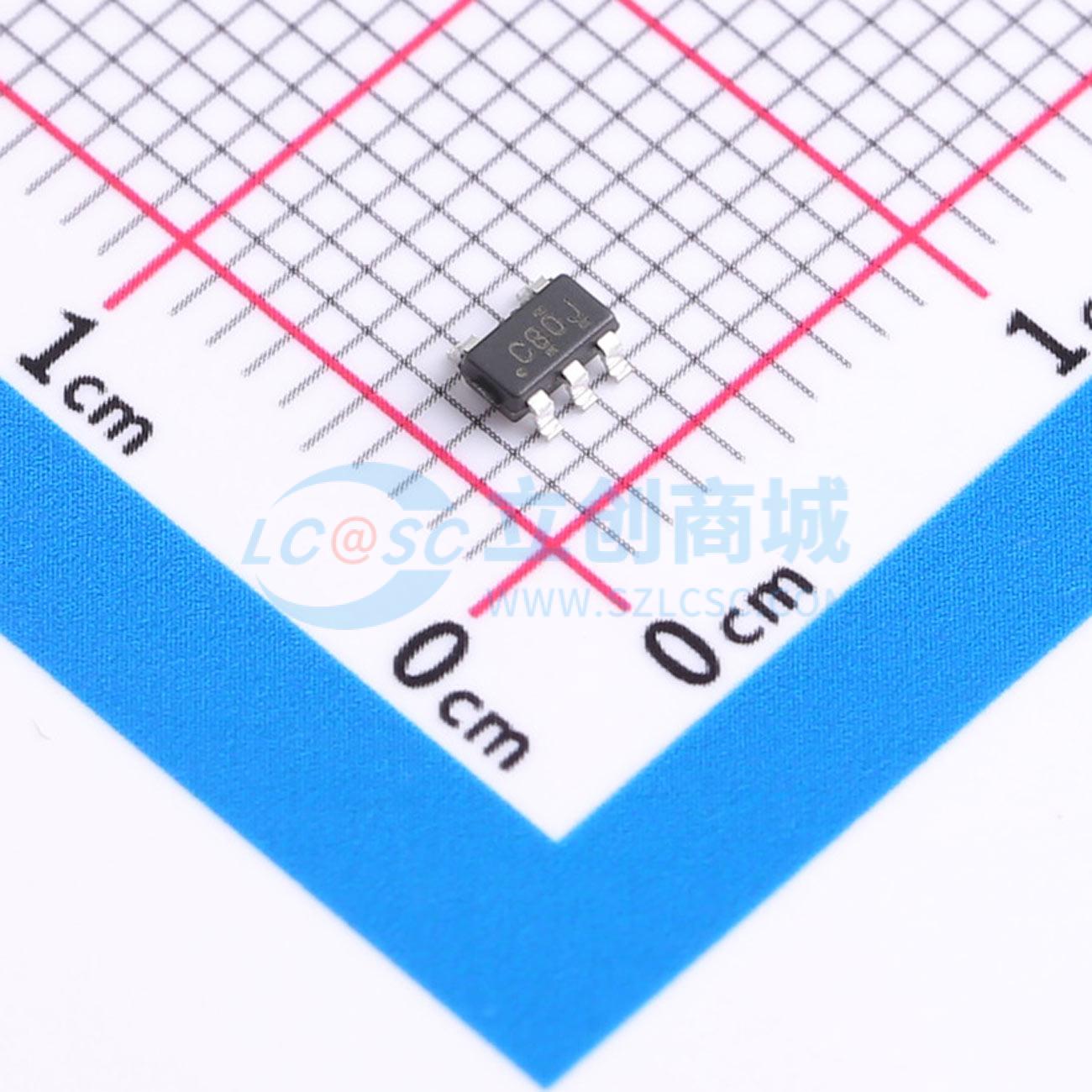

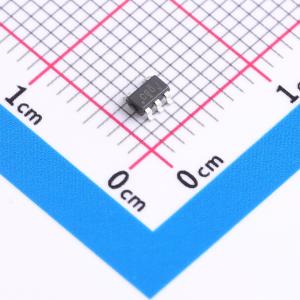

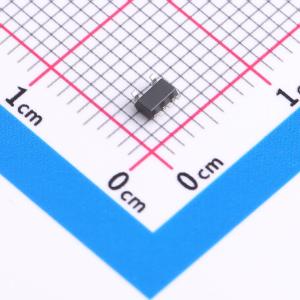

SN74LVC1G80DBVT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVC1G80 单路上升沿触发 D 型触发器
品牌名称: TI(德州仪器)
商品型号: SN74LVC1G80DBVT
商品编号: C2877798
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

SN74LVC1G80 器件是一款单路正缘触发D 型触发器，专为1.65V 到 5.5V VCC 操作而设计。当数据(D) 输入处的数据满足设置时间要求时，该数据将传输到时钟脉冲正向缘上的 Q 输出。时钟触发出现在一个特定电压电平上，并且不与时钟脉冲的上升时间直接相关。经过保持时间间隔后，可以更改D 输入处的数据而不影响输出处的电平。 NanoFree封装技术是IC 封装概念的一项重大突破，它将裸片用作封装。该器件完全适用于使用 Ioff 的局部掉电应用。当器件断电时， Ioff 电路将会禁用输出。这会抑制电流反流到器件中，从而防止损坏器件。

商品特性

采用NanoFree封装
锁断性能超过100mA，符合JESD 78 II 类规范的要求
静电放电(ESD) 保护性能超过JESD 22 规范的要求：2000V 人体放电模型(A114 - A)，200V 机器放电模式(A115 - A)，1000V 组件充电模式(C101)
支持5V VCC 运行，输入接受的电压高达5.5V
支持向下转换到VCC 3.3V 时 tpd 最大值为4.2ns
低功耗，10μA 最大 ICC
电压为3.3V 时，输出驱动为 ±24mA
支持部分断电模式和后驱动保护

应用领域

测试和测量
企业交换
电信基础设施
个人电子产品
白色家电

优惠活动

购买数量

(250个/圆盘，最小起订量 5 个)

个

起订量：5 个250个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	1.65V~5.5V
	时钟频率(fc)	160MHz
	元件数	1
	每个元件位数	1
	输出类型	-
	传播延迟(tpd)	4.5ns@5V,50pF

	属性	参数值
	系列	74LVC系列
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	静态电流(Iq)	10uA
	输入电容	3.5pF
	工作温度	-40℃~+125℃
	建立时间	1.1ns
	保持时间	400ps
