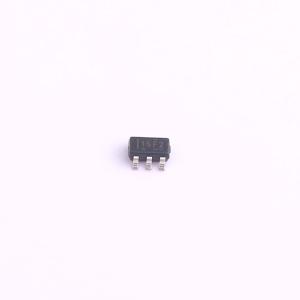

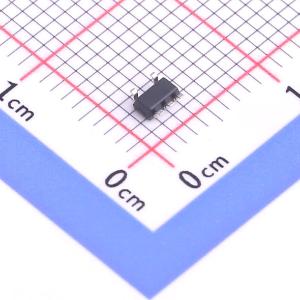

温馨提醒：图片仅供参考，商品以实物为准
TLV313IDBVR
低功耗、轨至轨输入/输出、1MHz运算放大器
- 描述
- TLV313 单路、5.5V、1MHz、低静态电流 (65μA)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV313IDBVR
- 商品编号
- C2877815
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 26nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 65uA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V |
商品概述
TLV313 系列单通道、双通道和四通道运算放大器集低功耗与良好的性能于一体。这使得它们非常适用于各种应用，如可穿戴设备、公共事业计量、楼宇自动化、点钞机。该系列具有轨到轨输入和输出(RRIO) 摆幅、低静态电流（典型值：65μA）、高带宽(1MHz) 以及超低噪声（1kHz 时为26nV/√Hz）等特性，因此对于需要在成本与性能间实现良好平衡的各类电池供电应用而言非常具有吸引力。此外，该系列器件具有低输入偏置电流，因此适合用于源阻抗高达兆欧级的应用。 TLV313器件的稳健耐用设计便于电路设计人员使用。该器件在高达100pF 的容性负载条件下单位增益稳定并集成了RFI/EMI 抑制滤波器，在过驱条件下不会出现反相而且具有高静电放电(ESD) 保护功能（4kV 人体模型(HBM)）。 此类器件经过优化，适合在低至1.8V (±0.9V) 和高达5.5V (±2.75V) 的低压下工作，且额定扩展工作温度范围为 -40°C 至 +125°C。
商品特性
- 面向成本敏感型系统的精密放大器
- 低IQ：每通道65μA
- 宽电源电压：1.8V 至5.5V
- 低噪声：1kHz 时为26nV/√Hz
- 增益带宽：1MHz
- 轨到轨输入/输出
- 低输入偏置电流：1pA
- 低失调电压：0.75mV
- 单位增益稳定
- 内部射频干扰(RFI)/电磁干扰(EMI) 滤波器
- 工作温度范围： -40°C 至 +125°C
应用领域
- 医疗和保健
- 健身和可穿戴电子产品
- 公用事业仪表计量（热量、水、能源）
- 楼宇自动化设备
- 点钞机
