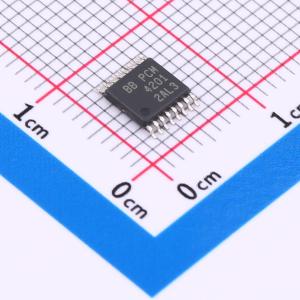

PCM4201PWR

PCM4201低功耗24位单通道音频模数转换器

描述: PCM4201 112dB SNR 低功耗单声道音频 ADC
品牌名称: TI(德州仪器)
商品型号: PCM4201PWR
商品编号: C2877015
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

PCM4201专为需要高动态范围、低失真和低功耗的数字音频应用而设计。PCM4201的主要应用包括数字无线麦克风以及电池供电的音频录制或处理设备。PCM4201以高达108kHz的采样率输出24位线性PCM音频数据。三种采样模式允许用户根据预期的系统要求在功耗和性能之间进行权衡。片上电压基准可减少设备运行所需的外部组件数量。 PCM4201包含用于配置所有可编程功能的专用控制引脚。该器件除了需要一个+1.8V至+3.3V的数字电源外，还需要一个+5.0V的模拟电源。PCM4201采用小型TSSOP - 16封装。

商品特性

高性能Δ - Σ模数转换器
差分电压输入
动态性能：
- 动态范围（A计权）：高达112dB
- 总谐波失真加噪声（THD + N）：低至 - 105dB
三种采样模式：
- 支持高达108kHz的输出采样率
- 可从低功耗、高性能或双倍速度模式中选择
音频串口接口：
- 主模式或从模式操作
- 24位线性PCM输出数据
- 左对齐/DSP兼容数据格式
用于去除直流的数字高通滤波器：
- 包含高通滤波器禁用引脚
电源：
- 需要+5V模拟电源
- 支持+1.8V至+3.3V的数字电源范围
低功耗：
- 典型值49mW（VDD = +3.3V的低功耗模式）
- 典型值39mW（VDD = +1.8V的低功耗模式）
掉电模式：
- 总功耗小于50μW
采用小型TSSOP - 16封装

应用领域

数字无线麦克风
电池供电的音频录制和处理设备

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 20 个)

个

起订量：20 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	24
	通道数	1
	工作电压	5V~5.25V；1.65V~3.6V
	接口类型	-

	属性	参数值
	芯片类型参数/描述	音频ADC
	工作温度	-10℃~+70℃
	基准电压源	内置
	基准电压值	2.5V
	采样率	108kHz
