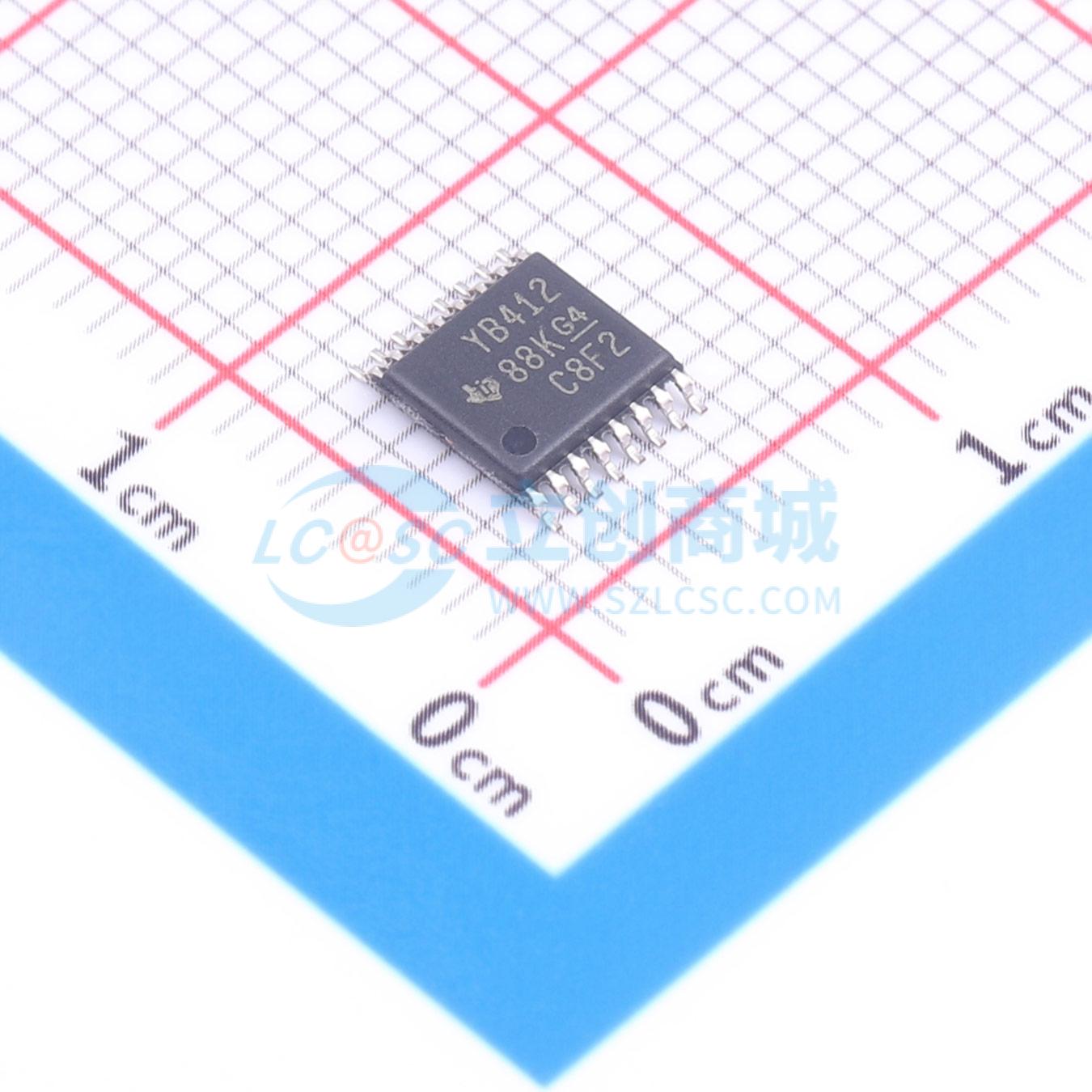

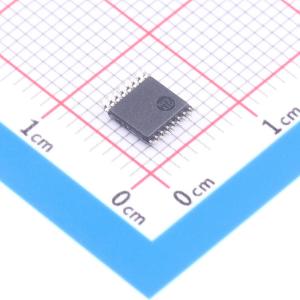

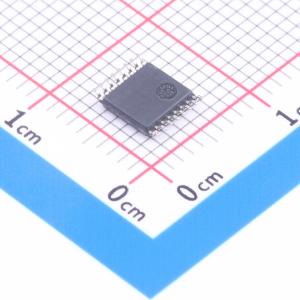

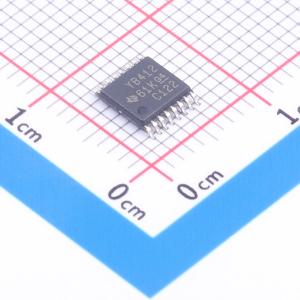

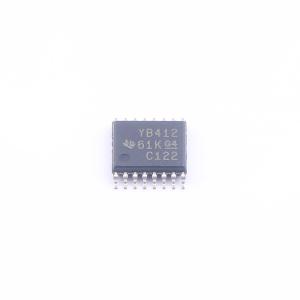

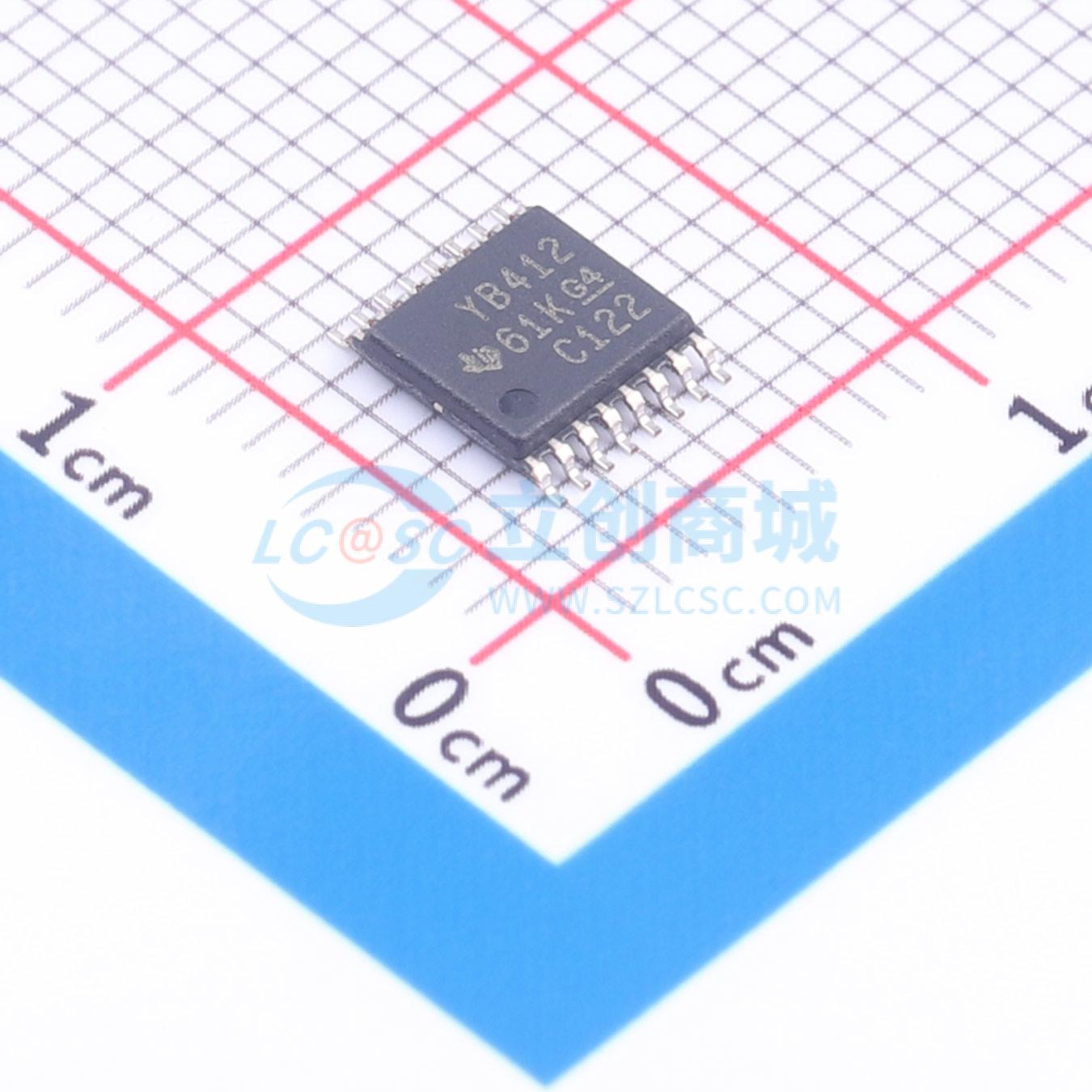

TS5N412PW

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 10V、2:1 (SPDT)、4 通道通用模拟开关 16-TSSOP -40 to 85
品牌名称: TI(德州仪器)
商品型号: TS5N412PW
商品编号: C2877036
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 4.428克(g)

商品参数

商品概述

TS5N412是一款高带宽FET总线开关，利用电荷泵提升传输晶体管的栅极电压，可提供低且平坦的导通电阻ron。低且平坦的导通电阻可实现最小传播延迟，并支持数据输入/输出（I/O）端口的轨到轨切换。该器件还具有低数据I/O电容，可将数据总线上的电容负载和信号失真降至最低。TS5N412专门设计用于支持高带宽应用，可提供优化的接口解决方案，适用于宽带通信、网络和数据密集型计算系统。TS5N412是一款带单个输出使能（OE）输入的4位1-of-2多路复用器/解复用器。选择（S）输入控制多路复用器/解复用器的数据通路。当OE为低电平时，多路复用器/解复用器使能，A端口连接到B端口，允许端口之间实现双向数据流。当OE为高电平时，多路复用器/解复用器禁用，A端口和B端口之间处于高阻抗状态。该器件针对使用Ioff的部分掉电应用做了完整规格定义。Ioff电路可防止器件掉电时产生损坏性的反向电流，器件在掉电期间具备隔离能力。为确保上电或掉电期间保持高阻抗状态，OE应通过上拉电阻连接至VCC；电阻的最小值由驱动器的灌电流能力决定。

商品特性

在工作范围内具有低且平坦的导通电阻ron特性
数据I/O端口支持0 V至10 V切换
双向数据流，接近零传播延迟
低输入/输出电容可最大程度降低负载和信号失真（B端口Cio(OFF)最大值为20 pF）
VCC工作范围为4.75 V 至 5.25 V
闩锁性能超过100 mA，符合JESD78 II类标准
ESD性能符合JESD 22标准测试:2000 V人体模型（A114-B，II类）；1000 V带电器件模型（C101）
同时支持数字和模拟应用

应用领域

PCI接口
差分信号接口
存储器交错
总线隔离
低失真信号门控

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	导通电阻(Ron)	12.5Ω
	工作电压	4.75V~5.25V
	导通电容(Con)	80pF

	属性	参数值
	导通时间(ton)	200ns
	关闭时间(toff)	200ns
	带宽	25MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	3ns
	功能特性	双向模拟通道；断电隔离
