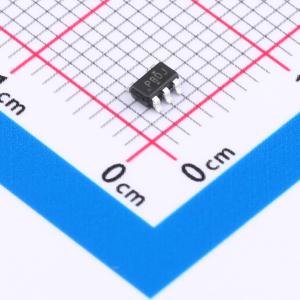

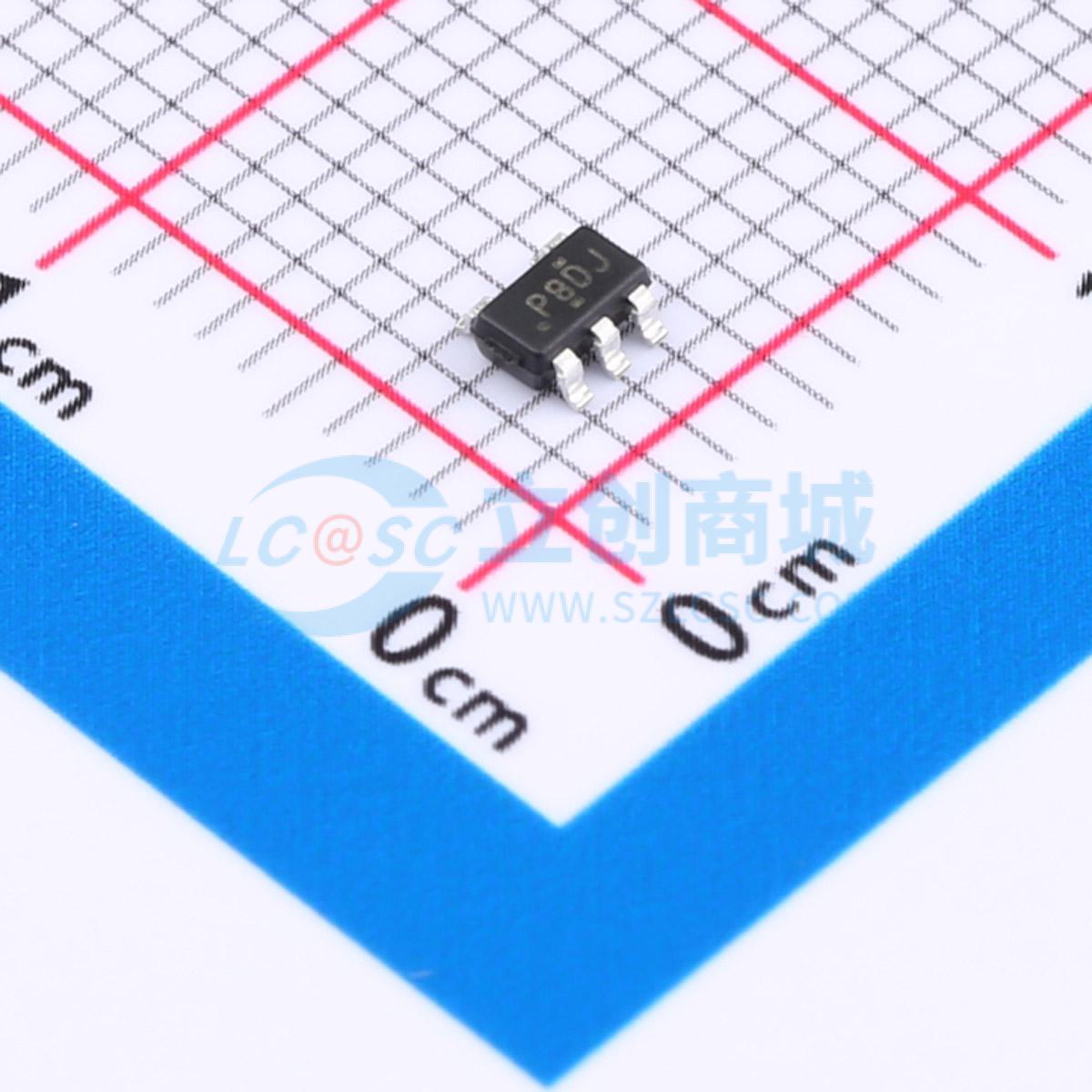

SN74CBTD1G384DBVR

单FET总线开关，带电平转换

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 单FET总线开关，带有电平转换功能，适用于两个端口之间的连接。控制输入与TTL兼容。
品牌名称: TI(德州仪器)
商品型号: SN74CBTD1G384DBVR
商品编号: C2877868
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

商品概述

SN74CBTD1G384是一款单路高速线路开关，当输出使能OE输入为高电平时，开关关断；芯片内部集成了一个连接至VCC的二极管，可实现从器件输入端5V信号到器件输出端3.3V信号的电平转换。所有未使用的控制输入必须接至VCC或GND，以保证器件正常工作；在具有快边沿速率、多个输出切换且工作在高频率的应用中，输出可能几乎没有或完全没有电平转换效果。

商品特性

两个端口之间开关导通电阻为5Ω
控制输入电平与TTL兼容
闩锁性能超过100mA，符合JESD 78 II类规范
集成电平转换二极管支持5V输入转3.3V输出
带输出使能控制开关通断
提供DBV、DCK两种封装形式

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	1
	导通电阻(Ron)	5Ω
	工作电压	4.5V~5.5V

	属性	参数值
	导通时间(ton)	5.9ns
	关闭时间(toff)	4.7ns
	工作温度	-40℃~+85℃
	传播延迟(tpd)	250ps
	功能特性	电平转换
