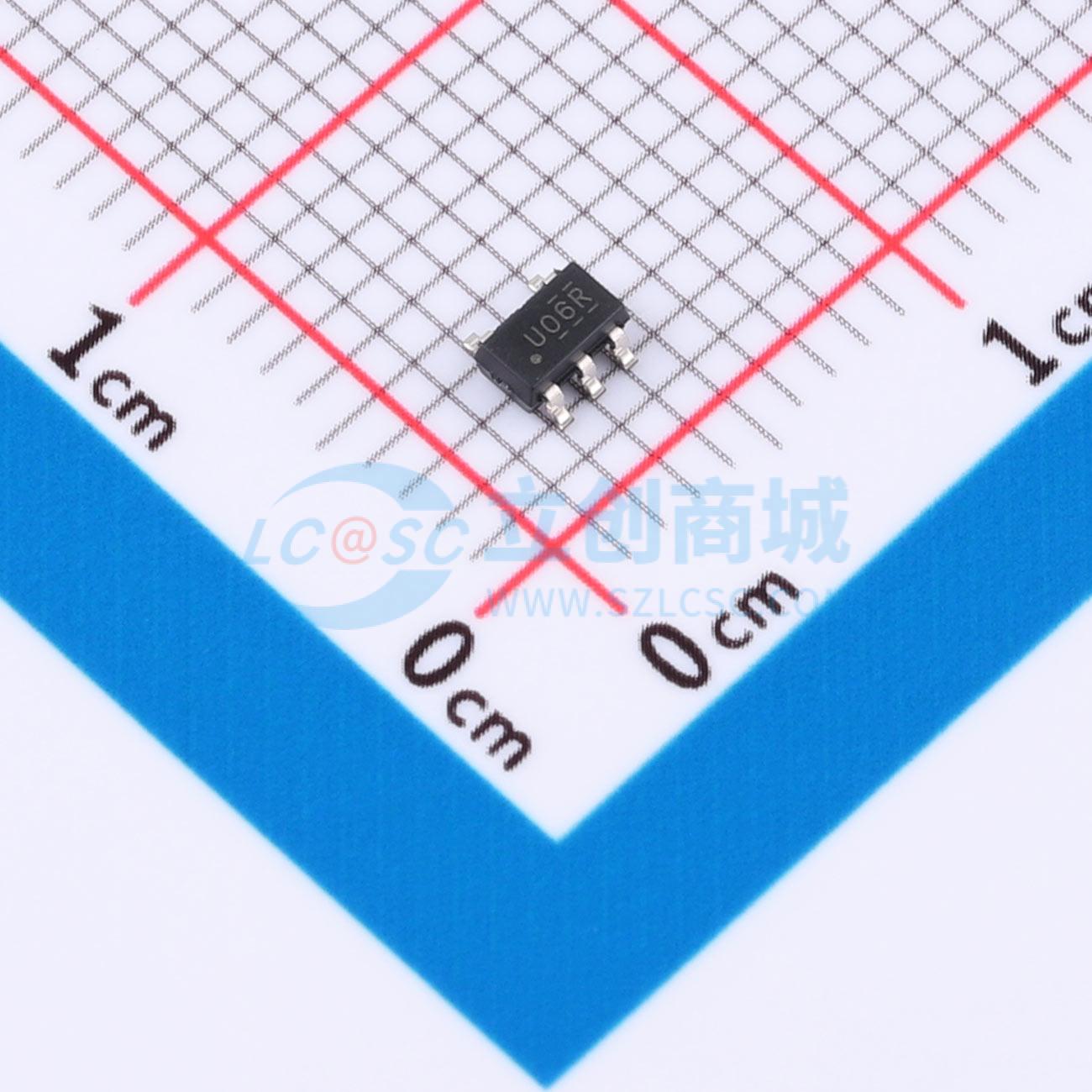

温馨提醒：图片仅供参考，商品以实物为准

SN74AUC1G06DBVR

单反相缓冲器/驱动器，带漏极开路输出，低功耗，支持混合模式信号操作和部分掉电模式

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUC1G06 具有漏极开路输出的单路 0.8V 至 2.7V 高速反相器
品牌名称: TI(德州仪器)
商品型号: SN74AUC1G06DBVR
商品编号: C2877879
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0294克(g)

商品参数

	属性	参数值
	输入高电平(VIH)	1.7V
	输入低电平(VIL)	0V~700mV
	输出高电平(VOH)	-
	输出低电平(VOL)	200mV；450mV；400mV；300mV；250mV；600mV
	传播延迟(tpd)	1.8ns@2.5V,30pF
	系列	74AUC
	工作温度	-40℃~+85℃

商品概述

这是一款单反相缓冲器/驱动器，可在0.8V 至 2.7V VCC下工作，专门设计用于1.65V 至 1.95V VCC工作。SN74AUC1G06的输出为开漏输出，可连接到其他开漏输出以实现低电平有效线或或高电平有效线与功能。NanoStar和NanoFree封装技术是集成电路封装概念的重大突破，将芯片用作封装。该器件针对使用Ioff的部分掉电应用进行了完整规定，Ioff电路可禁用输出，防止器件掉电时产生破坏性的回流电流。

商品特性

提供Texas Instruments NanoStar和NanoFree封装
针对1.8V工作进行优化，具备3.6V I/O容限，可支持混合模式信号工作
Ioff支持部分掉电模式工作
可低于1V工作
1.8V下最大tpd为2.5 ns
低功耗，最大Icc为10 μA
1.8V下输出驱动能力为±8 mA
闩锁性能超过JESD 78 II类标准的100 mA要求
ESD保护超过JESD 22标准
满足2000-V人体模型(A114-A)要求
满足200-V机器模型(A115-A)要求
满足1000-V带电器件模型(C101)要求

	属性	参数值
	商品目录	反相器
	输入类型	-
	工作电压	800mV~2.7V
	静态电流(Iq)	10uA
	通道数	1
	灌电流(IOL)	9mA
	拉电流(IOH)	-
