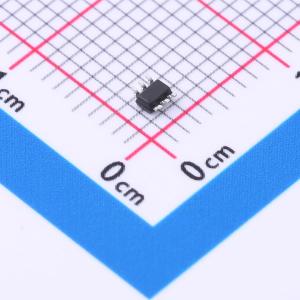

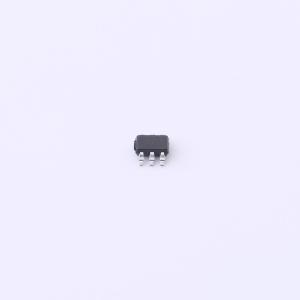

SN74LVC2G04DCKT

这双反相器设计用于1.65V至5.5V的工作电压。SN74LVC2G04器件执行布尔函数Y = A̅。

NanoFree封装技术是IC封装概念中的一个重大突破，它将裸片用作封装。

该器件完全适用于使用Ioff的部分断电应用。Ioff电路可禁用输出，防止在断电时通过器件的有害电流回流。

• 提供NanoFree封装
• 支持5-V VCC操作
• 输入电压可达5.5 V
• 3.3 V下最大tp为4.1 ns
• 低功耗，最大ICC为10 μA
• 3.3 V下输出驱动±24 mA
• 典型VOLP（输出地弹）在VCC=3.3 V、TA=25℃时<0.8 V
• 典型VOHV（输出VOH下冲）在VCC=3.3 V、TA=25℃时>2 V
• IOFF支持部分断电模式操作
• 锁存性能超过JESD 78 Class II标准，每通道100 mA
• ESD保护超过JESD 22标准
  • 人体模型2000 V (A114-A)
  • 机器模型200 V (A115-A)
  • 带电器件模型1000 V (C101)
