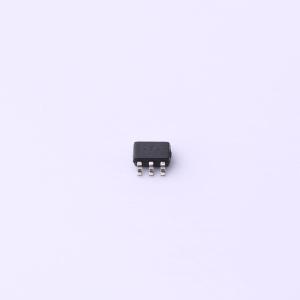

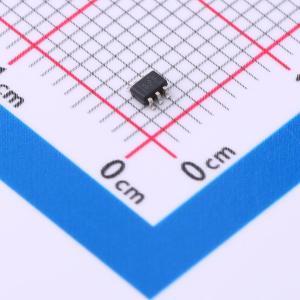

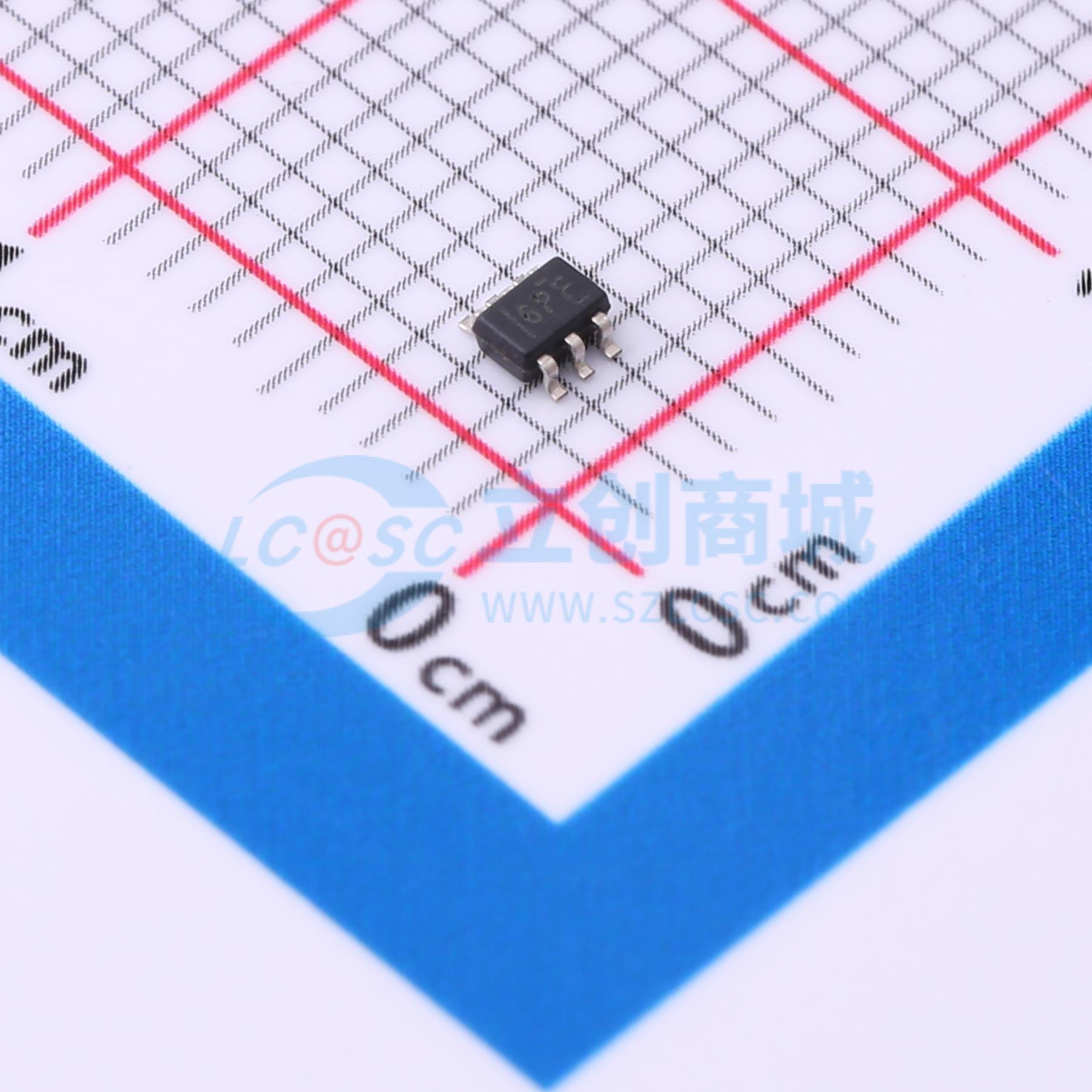

SN74AUP1T158DCKR

低功耗1.8/2.5/3.3-V输入3.3-V CMOS输出单2输入施密特触发器缓冲复用器（反相）

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUP1T158 单路 0.8V 至 3.6V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74AUP1T158DCKR
商品编号: C2878856
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.067克(g)

商品参数

商品概述

SN74AUP1T158是一款低功耗、1.8/2.5/3.3-V输入、3.3-V CMOS输出的单路2输入施密特触发缓冲多路复用器（反相输出），在公共数据选择输入（C）的控制下，从两个数据输入（A和B）中选择数据，公共数据选择输入的状态决定数据的来源，输出（Y）以反相形式呈现所选数据。AUP技术是业内低功耗逻辑技术，设计用于延长设备工作时的电池续航。该器件所有输入可接受1.8-V LVCmos信号，可采用单路3.3-V或2.5-V VCC电源工作，本产品还保持出色的信号完整性。2.3 V 至 3.6 V 的宽VCC范围支持切换输出电平，以连接外部控制器或处理器。施密特触发输入（正负输入跳变之间ΔVT = 210 mV）可在开关转换期间提升抗噪声能力，这在模拟混合模式设计中尤其有用。施密特触发输入可抑制输入噪声，确保输出信号完整性，并允许输入信号缓慢转换。Ioff特性支持掉电工作条件（VCC = 0 V），在便携和移动应用中非常重要。当VCC = 0 V时，0 V 至 3.6 V范围内的信号可施加到器件的输入和输出，在此条件下器件不会发生损坏。SN74AUP1T158设计具备4 mA的优化电流驱动能力，可减少高驱动输出引起的线路反射、过冲和下冲。当C为低电平时，Y = 非B；当C为高电平时，Y = 非A。

商品特性

单路电源电压转换
输出电平最高可达VCC CMOS电平，输入范围1.8 V 至 3.3 V（VCC = 3.3 V时）
输入范围2.5 V 至 3.3 V（VCC = 3.3 V时）
输入范围1.8 V 至 2.5 V（VCC = 2.5 V时）
输入范围3.3 V 至 2.5 V（VCC = 2.5 V时）
施密特触发输入可抑制输入噪声，提供更好的输出信号完整性
Ioff支持部分掉电（VCC = 0 V）
极低静态功耗:0.1 μA
极低动态功耗:0.9 μA
闩锁性能超过100 mA，符合JESD 78 II类标准
提供无铅封装:SC-70 (DCK)，尺寸为2 × 2.1 × 0.65 mm，高度1.1 mm
ESD性能符合JESD 22测试标准
2000-V人体模型（A114-B，II类）
1000-V充电器件模型（C101）

应用领域

便携和移动应用
模拟混合模式设计

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	多路复用器
	电源极性	单电源
	工作电压	2.3V~3.6V
	输入数/输出数	2/1
	灌电流(IOL)	4mA

	属性	参数值
	拉电流(IOH)	4mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	3.8ns@3.3V,30pF
	静态电流(Iq)	0.1uA
	功能特性	断电保护；反向功能；电平转换
