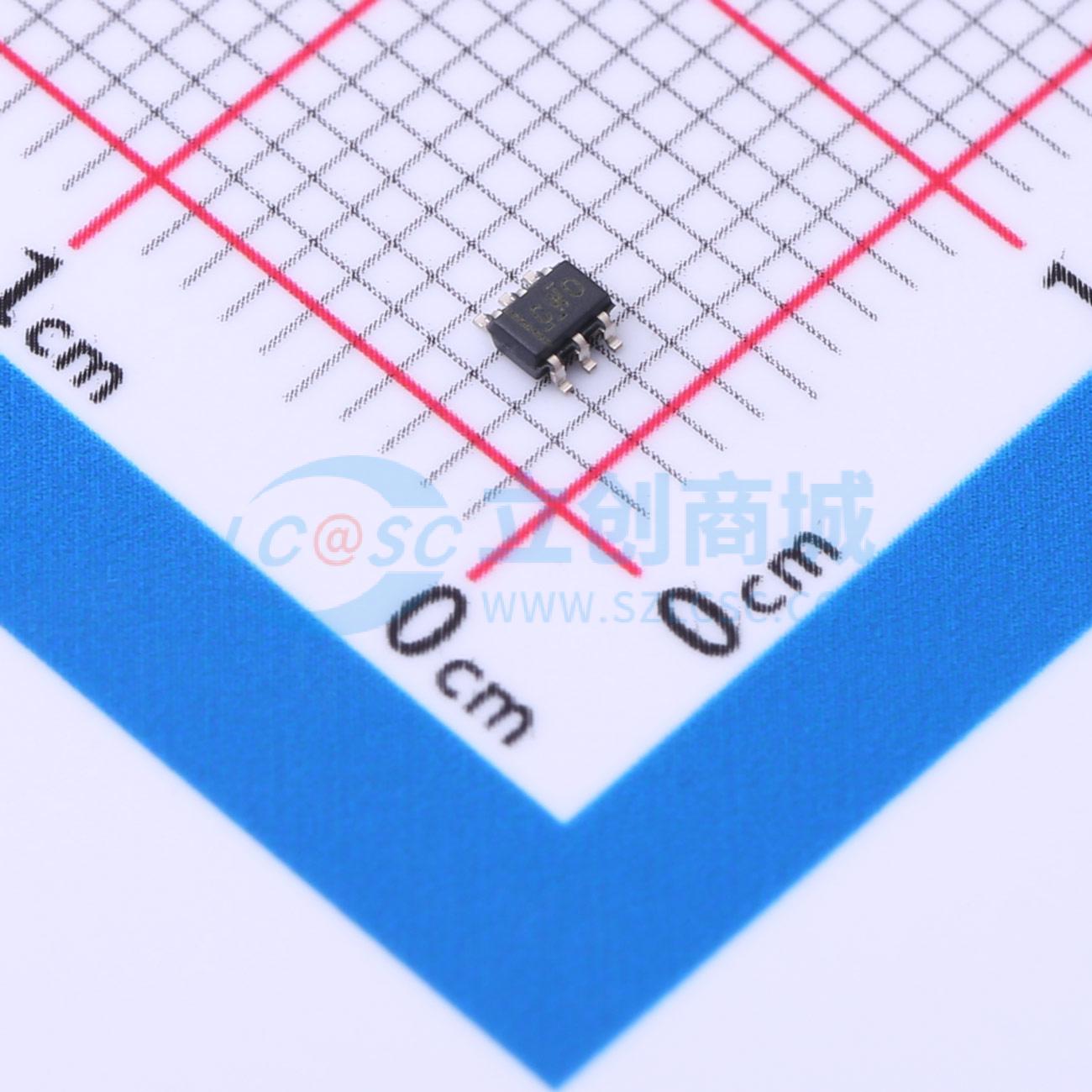

SN74LVC1G98QDCKRQ1
可配置多功能门电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G98-Q1 汽车类可配置的多功能门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G98QDCKRQ1
- 商品编号
- C2878853
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 可配置多功能门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输出高电平(VOH) | 2.3V；3.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出低电平(VOL) | 550mV；580mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 7.3ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
这款可配置多功能门电路设计用于1.65V 至 5.5V VCC工作环境。SN74LVC1G98-Q1具备可配置多功能特性，输出状态由3位输入的8种组合决定，用户可选择逻辑功能包括MUX、AND、OR、NAND、NOR、反相器和同相器。所有输入都可以连接到VCC或GND。该器件作为独立门电路工作，但由于施密特作用，正向(VT+)和负向(VT-)信号可能具有不同的输入阈值电平。该器件针对采用Ioff的部分掉电应用进行了完整规范定义，Ioff电路会禁用输出，防止器件断电时产生损坏器件的反向电流。
商品特性
- 符合汽车应用认证
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 3.3V下最大tpd为7.3 ns
- 低功耗，最大Icc为10μA
- 3.3V下输出驱动为±24mA
- Ioff支持部分掉电模式工作
- 闩锁性能超过JESD 78 II类标准的100mA要求
- ESD保护超过JESD 22标准
- 人体模型(A114-A)ESD防护等级2000V
- 机器模型(A115-A)ESD防护等级200V
- 充电器件模型(C101)ESD防护等级1000V
应用领域
- 汽车应用
