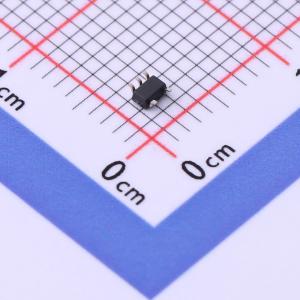

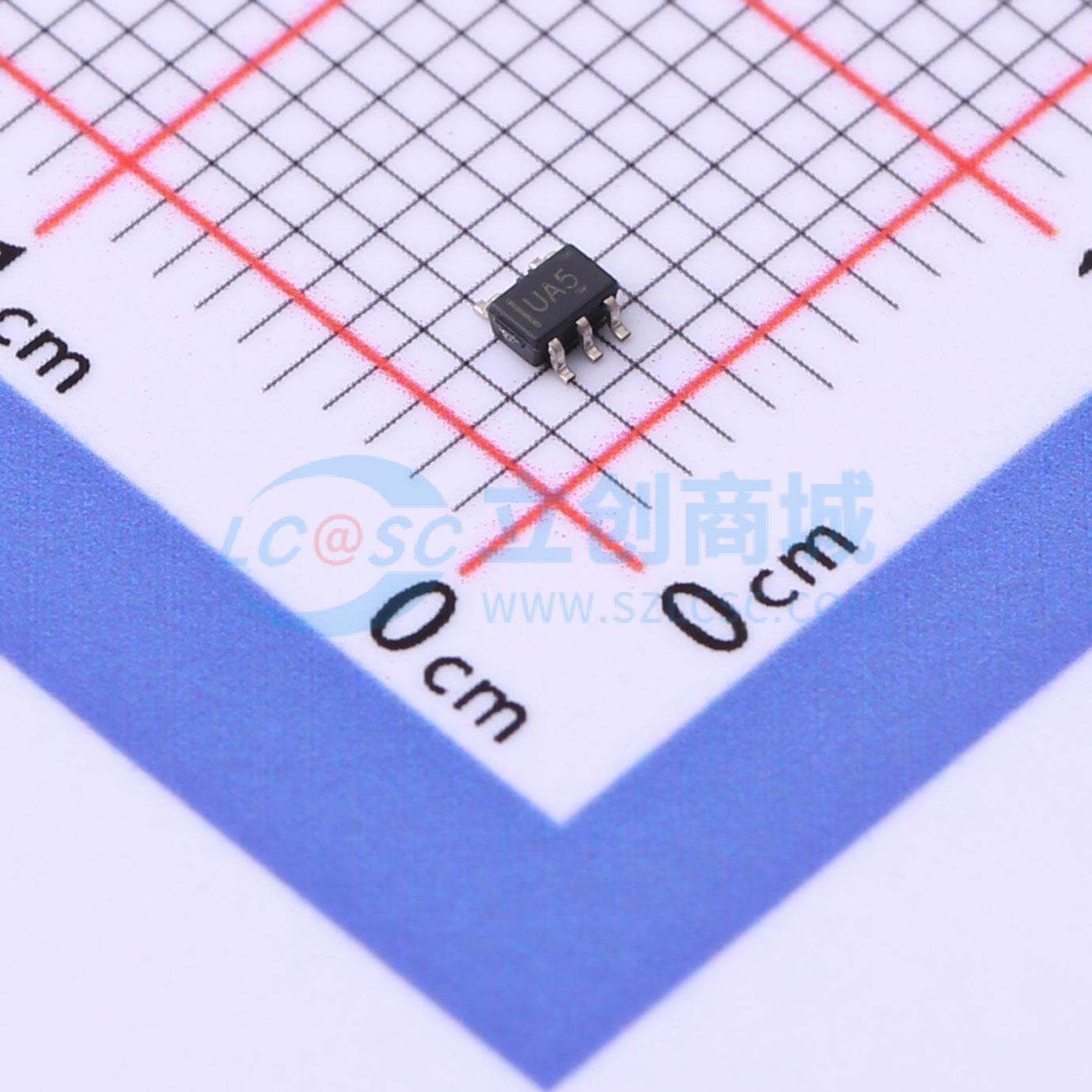

温馨提醒：图片仅供参考，商品以实物为准

SN74AUC1G00DCKR

单路2输入正与非门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUC1G00 单路 2 输入、0.8V 至 2.7V 高速与非门
品牌名称: TI(德州仪器)
商品型号: SN74AUC1G00DCKR
商品编号: C2878913
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

	属性	参数值
	输入高电平(VIH)	1.7V
	输入低电平(VIL)	0V~700mV
	系列	74AUC系列
	传播延迟(tpd)	2ns@2.5V,30pF
	工作温度	-40℃~+85℃
	每门输入数量	2
	功能特性	局部关断模式；过压容忍输入

商品概述

这款单路2输入正与非门可在0.8 V 至 2.7 V VCC下工作，专为1.65 V 至 1.95 V VCC工作场景设计。SN74AUC1G00在正逻辑下实现布尔函数Y = 非(A·B) 或 Y = 非A + 非B。NanoFree™ 封装技术是IC封装概念的重大突破，将芯片作为封装。该器件针对使用Ioff的部分掉电应用进行了完整规范，Ioff电路会禁用输出，防止器件掉电时产生破坏性回流电流。

商品特性

可提供Texas Instruments NanoFree™ 封装
针对1.8 V工作优化，支持3.6 V I/O容限，支持混合模式信号工作
Ioff支持部分掉电模式工作
低于1 V可工作
1.8 V下最大tpd为2.2 ns
低功耗，最大ICC为10 μA
1.8 V下输出驱动为±8 mA
闩锁性能超过JESD 78 II类标准要求的100 mA
ESD保护性能超过JESD 22标准
2000-V人体模型（A114-A）
200-V机器模型（A115-A）
1000-V充电器件模型（C101）

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与非门
	门电路数量	1
	工作电压	800mV~2.7V
	静态电流(Iq)	10uA
	灌电流(IOL)	9mA
	拉电流(IOH)	9mA
