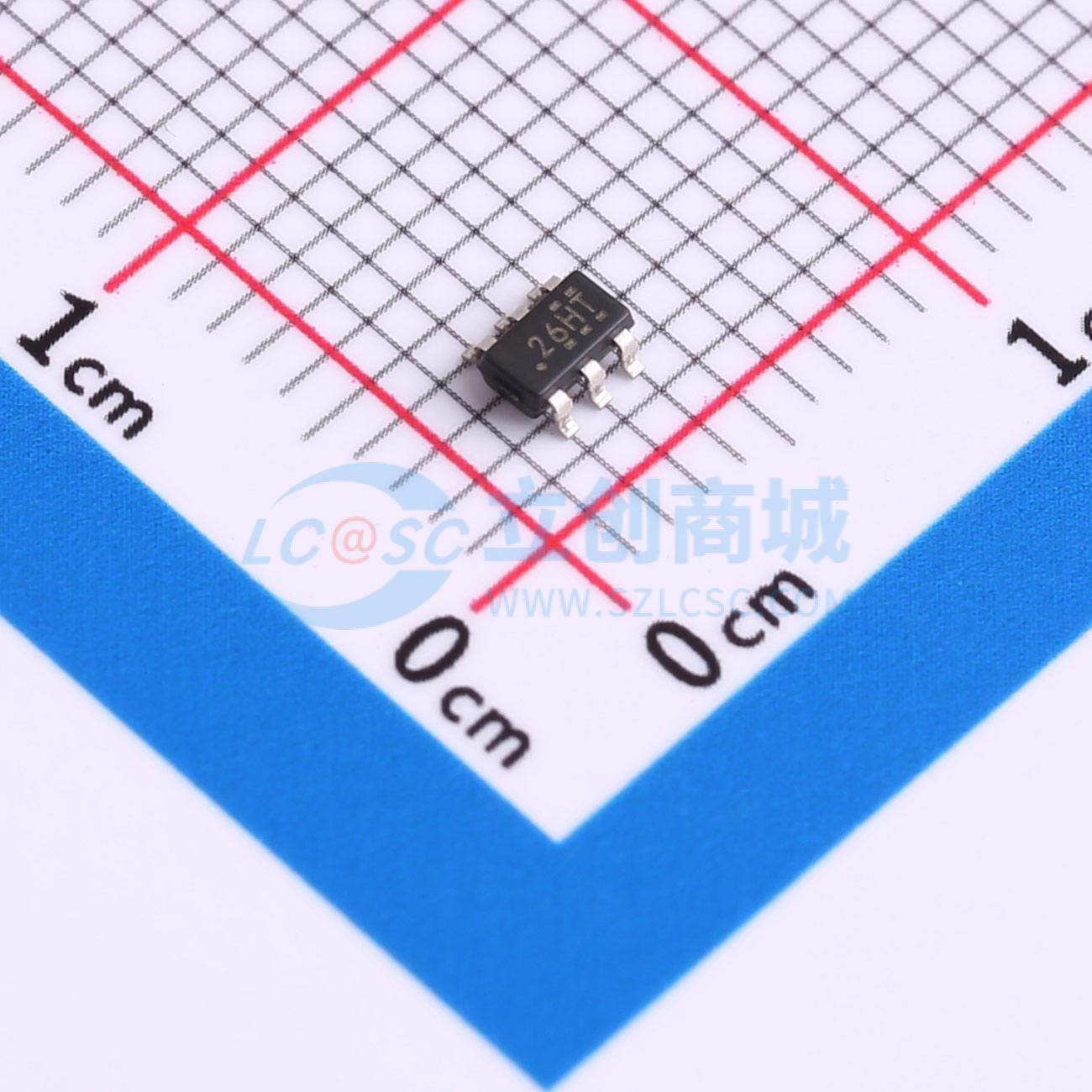

温馨提醒：图片仅供参考，商品以实物为准

TMUX1119DBVR

SMT扩展库PCB免费打样

描述: TMUX1119 3pA 导通状态泄漏电流、5V、2:1 (SPDT)、单通道精密多路复用器
品牌名称: TI(德州仪器)
商品型号: TMUX1119DBVR
商品编号: C2877615
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TMUX1119是一种互补金属氧化物半导体(CMOS)单极双投(2:1)开关。1.08V至5.5V的宽工作电源电压范围使其适用于从医疗设备到工业系统的各种应用。该器件可在源极(Sx)和漏极(D)引脚上支持从GND到VDD范围的双向模拟和数字信号。所有逻辑输入均具有兼容1.8V逻辑的阀值，当器件在有效电源电压范围内运行时，这些阀值可实现TTL和CMOS逻辑兼容性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。

TMUX1119是精密开关和多路复用器器件系列的一部分。这些器件具有非常低的导通和关断泄漏电流以及较低的电荷注入，因此可用于高精度测量应用。3nA的低电源电流和小型封装选项使其可用于便携式应用。

商品特性

宽电源电压范围：1.08V至5.5V
低漏电流：3pA
低导通电阻：1.8Ω
低电荷注入：- 6pC
工作温度范围：- 40℃至+125℃
兼容1.8V逻辑电平
失效防护逻辑
轨到轨运行
双向信号路径
先断后合开关
ESD保护HBM：2000V

应用领域

超声波扫描仪
患者监护和诊断
血糖监测仪
光学模块
光纤传输
远程无线电单元
数据采集系统
半导体测试设备
工厂自动化和工业控制
流量变送器
可编程逻辑控制器(PLC)
模拟输入模块
电池测试

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	1.08V~5.5V

	属性	参数值
	导通电阻(Ron)	1.8Ω
	工作温度	-40℃~+125℃
	导通电容(Con)	6pF
	带宽	250MHz
