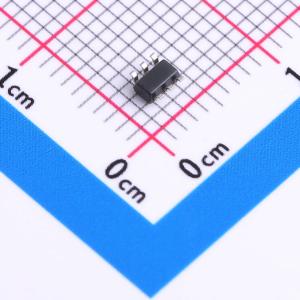

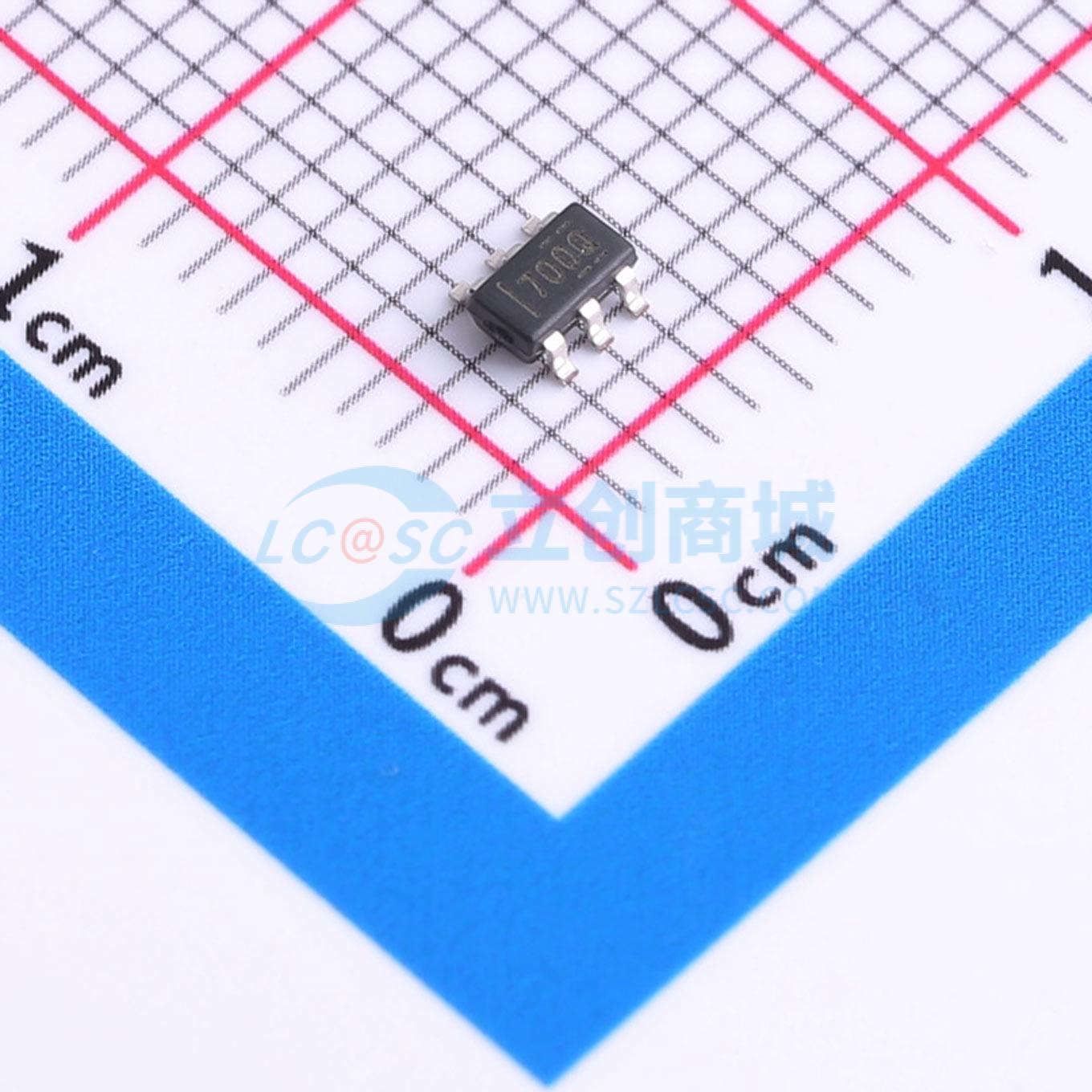

UCC28700QDBVRQ1

UCC28700-Q1 反激电源控制器无需使用光耦合器即可提供恒定电压 (CV) 和恒定电流 (CC) 输出稳压。此器件处理来自一次侧电源开关和辅助反激式绕组的信息，以对输出电压和电流进行精确控制。此器件具有低启动电流、动态控制工作状态以及定制调制配置文件诸多优势，因此可实现超低功耗，并且不会影响启动时间或输出瞬态响应。 UCC28700-Q1 所采用的控制算法使得工作效率符合甚至超过现行标准。输出驱动接至一个 MOSFET 电源开关。带有谷值开关的断续传导模式 (DCM) 减少了开关损耗。开关频率的调制和初级电流峰值振幅 (FM 和 AM) 在整个负载和线路范围内保持较高的转换效率。 此控制器有一个 130kHz 的最大开关频率并且一直保持对变压器内初级峰值电流的控制。保护特性有助于保持控制中的初级和次级应力分量。UCC28700-Q1 可对电缆补偿的电平进行编程。

The UCC28700-Q1 is a flyback power supply controller which provides accurate voltage and constant current regulation with primary-side feedback, eliminating the need for opto-coupler feedback circuits. The controller operates in discontinuous conduction mode with valley-switching to minimize switching losses. The modulation scheme is a combination of frequency and primary peak current modulation to provide high conversion efficiency across the load range. The control law provides a wide-dynamic operating range of output power to achieve the <30-mW stand-by power requirement. Another feature beneficial to achieve low stand-by power without excessive start-up time is a wide operating VDD range to allow a high-value VDD start-up resistance and low-value VDD capacitance. During low-power operating ranges the device has power

• 符合汽车应用要求
• 具有符合 AEC-Q100 的下列结果
• 器件温度等级 1： -40°C 至 125°C
• 器件人体模型 (HBM) 分类等级 2：±2kV
• 器件充电器件模型 (CDM) 分类等级 C4B：750V
• 小于 30mW 的待机功耗
• 初级端调节 (PSR) 免除了对光耦合器的需要
• ±5% 电压和电流调节
• 130kHz 最大开关频率
• 针对最高总体效率的准谐振谷值开关运行
• 用来减少电磁干扰 (EMI) 兼容的频率抖动机制（正在申请专利）
• 宽 VDD 范围允许使用小型偏置电容器
• 针对金属氧化物半导体场效应晶体管 (MOSFET) 的已钳制栅极驱动输出
• 保护功能：过压、欠压和过流
• 可编程电缆补偿
• 小外形尺寸晶体管 (SOT) 23-6 封装

• 汽车 AC-DC 和 DC-DC 电源转换
• 混合动力汽车 (HEV) 中汽车动力传动系统的辅助电源
• 反激和降压电源转换器
