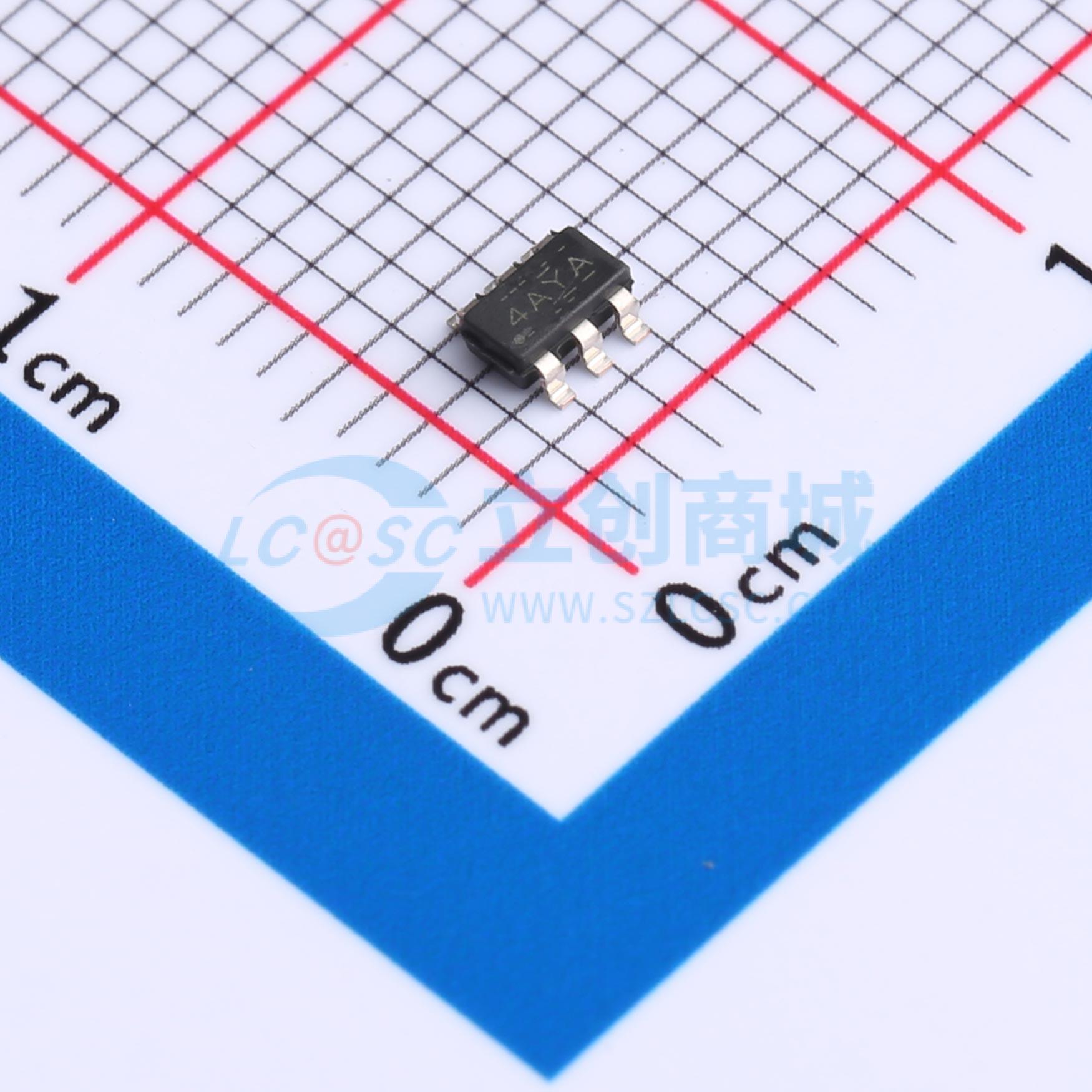

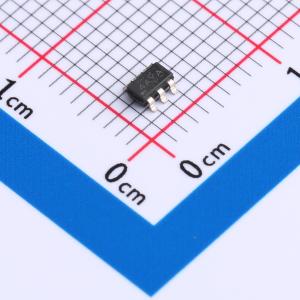

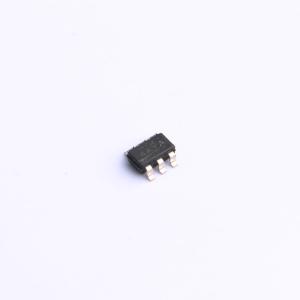

温馨提醒：图片仅供参考，商品以实物为准

LMR50410YQDBVRQ1

4V至36V、1A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR50410-Q1 通过汽车级认证的 SIMPLE SWITCHER 4V 至 36V、1A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LMR50410YQDBVRQ1
商品编号: C2877621
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

LMR50410-Q1 是一款简单易用的宽输入电压同步降压转换器，能够驱动高达 1A 的负载电流。该器件具有 4V 至 36V 的宽输入范围，适用于从非稳压源进行电源调节的各种汽车应用。 LMR50410-Q1 以 2.1MHz 的开关频率运行，支持使用相对较小的电感器，从而实现经优化的解决方案尺寸。它具有可在轻负载时实现高效率的 PFM 版本和实现恒定频率的 FPWM 版本，并可在整个负载范围内实现低输出电压纹波。在内部实现了软启动和补偿电路，从而更大限度地减少了器件所用的外部元件。该器件具有内置的保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大的情况下的热关断功能。LMR50410-Q1 采用 SOT-23-6 封装。

商品特性

符合 AEC-Q100 标准，温度等级 1：-40°C 至 125°C 环境工作温度范围
提供功能安全，可帮助进行功能安全系统设计的文档专用于条件严苛的汽车应用
输入电压范围：4V 至 36V
1A 持续输出电流
最短打开时间：60ns
2.1MHz 固定开关频率
结温范围：-40°C 至 150°C
98% 最大占空比
具有预偏置输出的单调启动
具有断续模式的内部短路保护
±1% 容差电压基准
精密使能端
解决方案小巧且易于使用
集成同步整流
内置补偿功能，便于使用
SOT-23-6 封装
与 TPS560430-Q1 引脚对引脚兼容
采用引脚到引脚兼容封装的各种选项
PFM 和强制 PWM (FPWM) 选项
3.3V 和 5V 固定输出选项
使用 LMR50410-Q1 并借助 WEBENCH Power Designer 创建定制设计方案

应用领域

车身电子装置和照明
信息娱乐系统与仪表组
ADAS
通用宽输入电压电源

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交37单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电压	1V~28V
	输出电流	1A
	开关频率	2.1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
