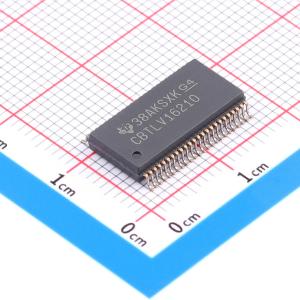

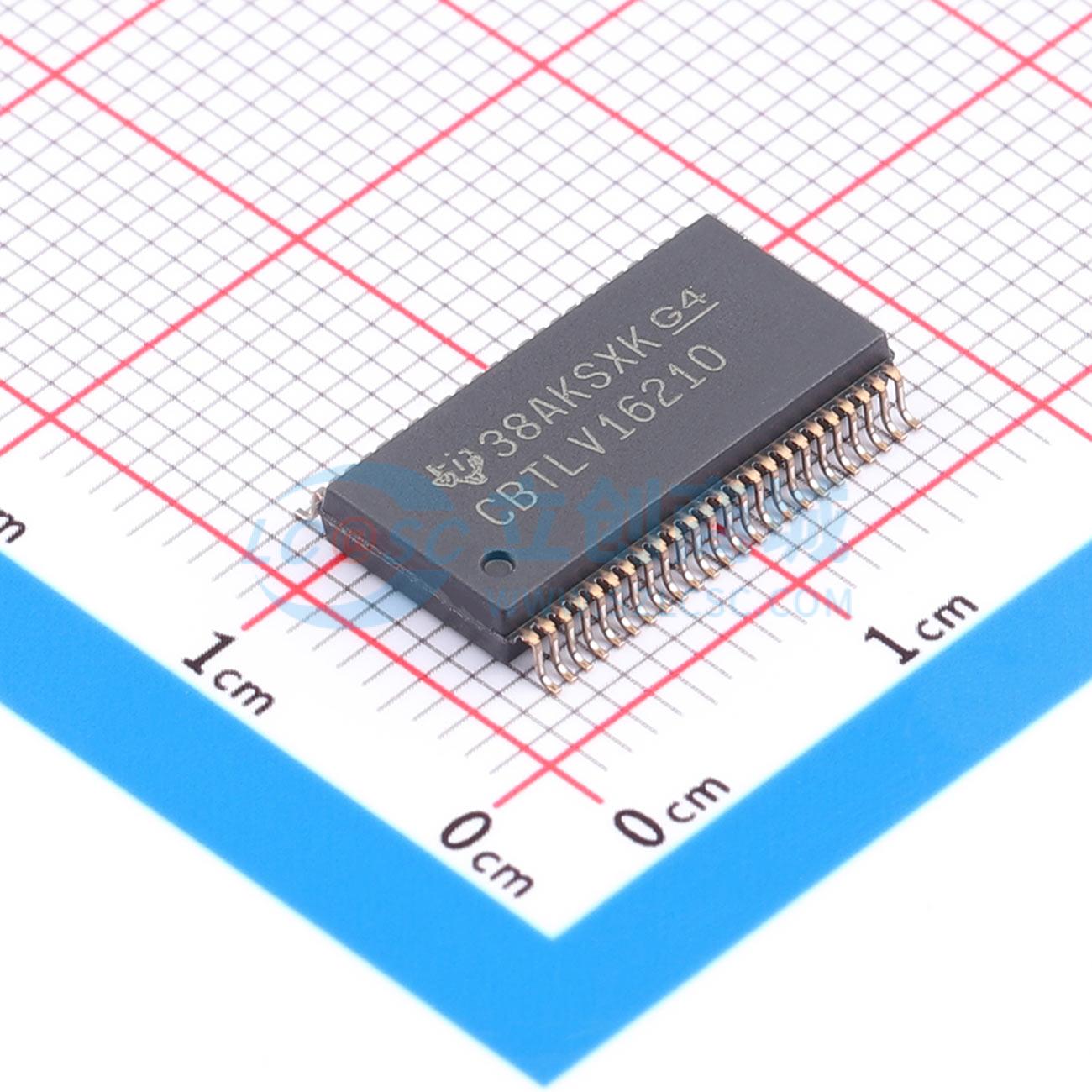

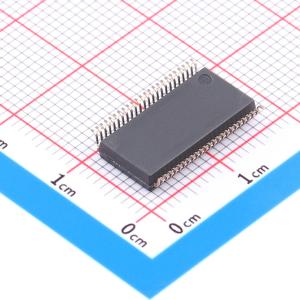

SN74CBTLV16210DLR
SN74CBTLV16210DLR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74CBTLV16210 3.3V、1:1 (SPST)、20 通道 FET 总线开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBTLV16210DLR
- 商品编号
- C2877439
- 商品封装
- SSOP-48-300mil
- 包装方式
- 编带
- 商品毛重
- 0.908666克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 通道数 | - | |
| 工作电压 | 2.3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 7Ω | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 250ps |
商品概述
SN74CBTLV16210提供了20位高速总线开关。该开关的低导通电阻使得连接时具有最小的传播延迟。
该器件组织为双10位总线开关，具有独立的输出使能（OE）输入。它可以作为两个10位总线开关使用，也可以作为一个20位总线开关使用。当OE为低电平时，相关的10位总线开关闭合，端口A与端口B相连。当OE为高电平时，开关断开，两个端口之间存在高阻态。
该器件完全指定了使用Ioff的部分断电应用。Ioff特性确保在断电时不会通过器件产生有害的反向电流。器件在断电期间具有隔离功能。
为了确保上电或断电期间的高阻态，应通过一个上拉电阻将OE连接到Vcc；电阻的最小值由驱动器的吸电流能力决定。
应用领域
- 20位高速总线切换
- 双10位总线开关带独立输出使能输入
- 部分掉电应用
