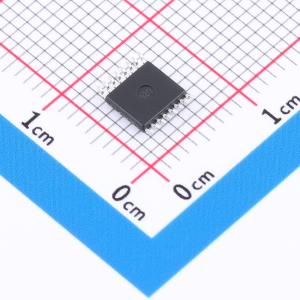

温馨提醒：图片仅供参考，商品以实物为准

SN74HCS137PWR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74HCS137 具有地址锁存器的 3 线至 8 线解码器/多路信号分离器
品牌名称: TI(德州仪器)
商品型号: SN74HCS137PWR
商品编号: C2877064
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

SN74HCS137 是一款 3 线至 8 线解码器，具有锁存地址输入、一个标准输出选通 (G₀) 和一个低电平有效的输出选通 (G₁̅)。当锁存使能 (LE) 输入为低电平时，该器件充当标准 3 线至 8 线解码器。当锁存使能 (LE) 输入为高电平时，地址锁存器保持其先前的状态。当输出受到任一选通输入控制时，这些输出全都强制进入高电平状态。当其中一个或两个选通输入未禁用输出时，只有选定输出为低电平，而所有其他输出为高电平。

商品特性

宽工作电压范围：2V 至 6V
施密特触发输入可实现慢速或高噪声输入信号
低功耗
ICC 典型值为 100nA
输入泄漏电流典型值为 ±100nA
电压为 6V 时，输出驱动为 ±7.8mA
工作环境温度范围： - 40°C 至 +125°C ，TA

应用领域

具有共享数据总线的存储器器件选项
减少片选应用所需的输出数量
路由数据

优惠活动

购买数量

(2000个/圆盘，最小起订量 5 个)

个

起订量：5 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	2V~6V
	输入数/输出数	3/8

	属性	参数值
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	工作温度	-40℃~+125℃
	传播延迟(tpd)	17ns@6V,50pF
	静态电流(Iq)	2uA
