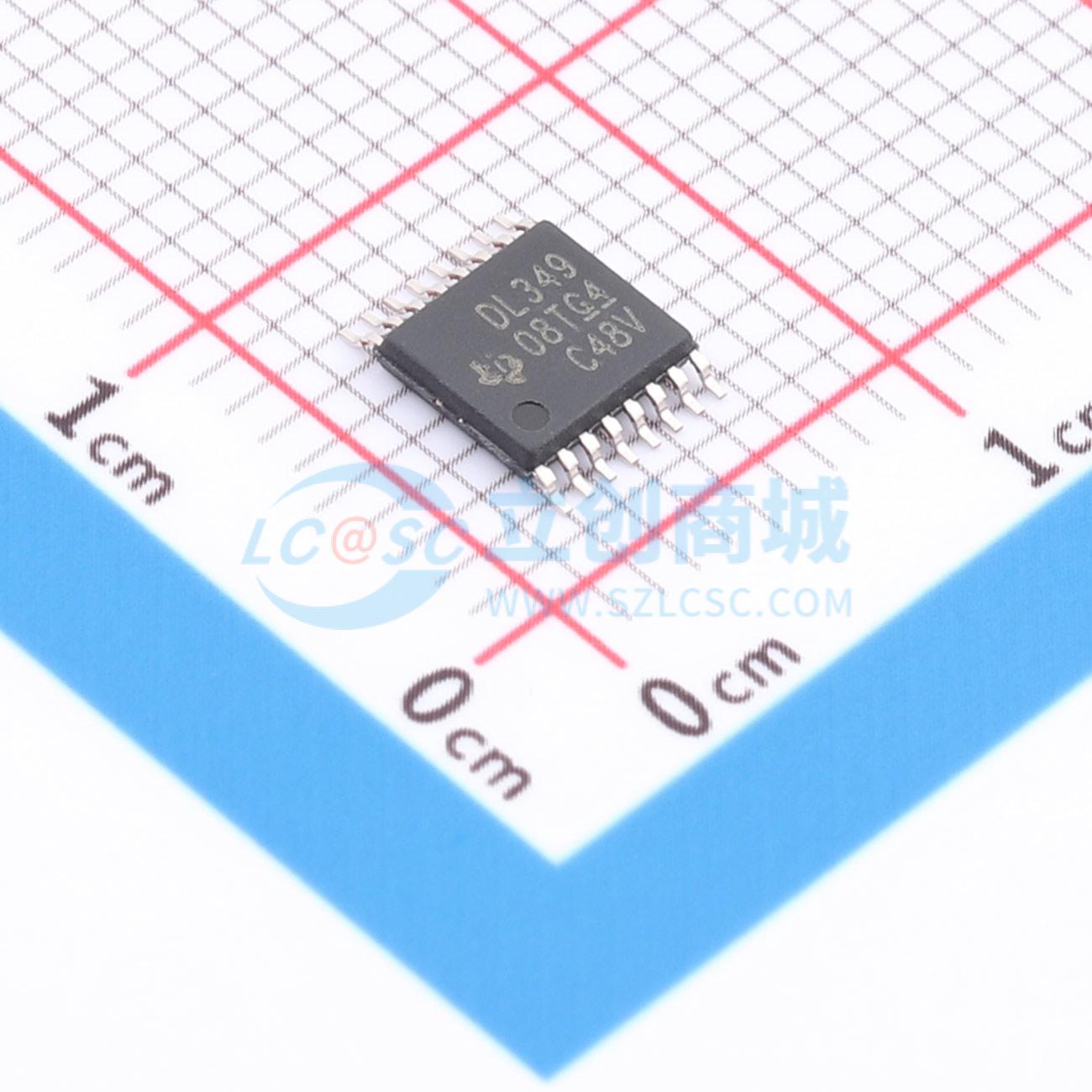

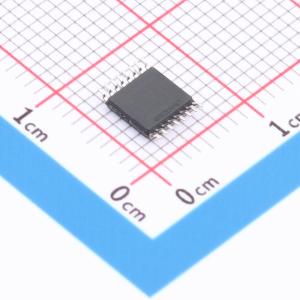

SN65LVDS349PWR
四路高速差分接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN65LVDS349 四路高速差动接收器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LVDS349PWR
- 商品编号
- C2877006
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 数据速率 | 560Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS |
商品概述
SN65LVDS349 是一种高速四通道差分接收器，具有宽共模输入电压范围。这使得它可以接收带有高达3V地噪声的TIA/EIA-644信号或多种差分和单端逻辑电平。'349采用16引脚封装，以匹配行业标准的DS90LV048引脚布局。'349提供了一种流线型架构，所有输入位于一侧，输出位于另一侧，从而简化了电路板布局并减少了接收器之间的串扰。
LVDS349提供了标准规定的最小共模噪声电压容限。-4V至5V的共模电压范围使其能够在恶劣的操作环境中使用，或者无需电平转换电路即可接受LVPECL、PECL、LVECL、ECL、CMOS和LVCMOS电平。有关ECL/PECL到LVDS接口的更多详细信息，请参见应用信息部分。
精确控制差分输入电压阈值，允许加入50mV的输入电压迟滞，以提高抗噪性能。在整个输入共模电压范围内，差分输入阈值不超过±50mV。
接收器输入可以承受相对于地的±15kV人体模型（HBM）静电放电而不会损坏。这在电缆连接和其他可能受到潜在有害噪声威胁的连接中提供了可靠性。
这些器件及其信号技术的应用目的是通过约100Ω的受控阻抗介质进行点对点基带数据传输。传输介质可以是印刷电路板走线、背板或电缆。数据传输的最终速率和距离取决于介质的衰减特性和环境中的噪声耦合。
SN65LVDS349的工作温度范围为-40°C至85°C。
商品特性
- 满足或超过 ANSI TIA/EIA-644A 标准的要求
- 单通道信号传输速率高达 560 Mbps
- -4 V 至 5 V 共模输入电压范围
- 流通架构
- SN65LVDS349 提供了宽共模范围，可替代 SN65LVDS048A 或 DS90LV048A
应用领域
- 逻辑电平转换器
- 在100-Ω介质上的点对点基带数据传输
- ECL/PECL到LVTTL转换
- 无线基站
- 中心办公室或PABX交换机
