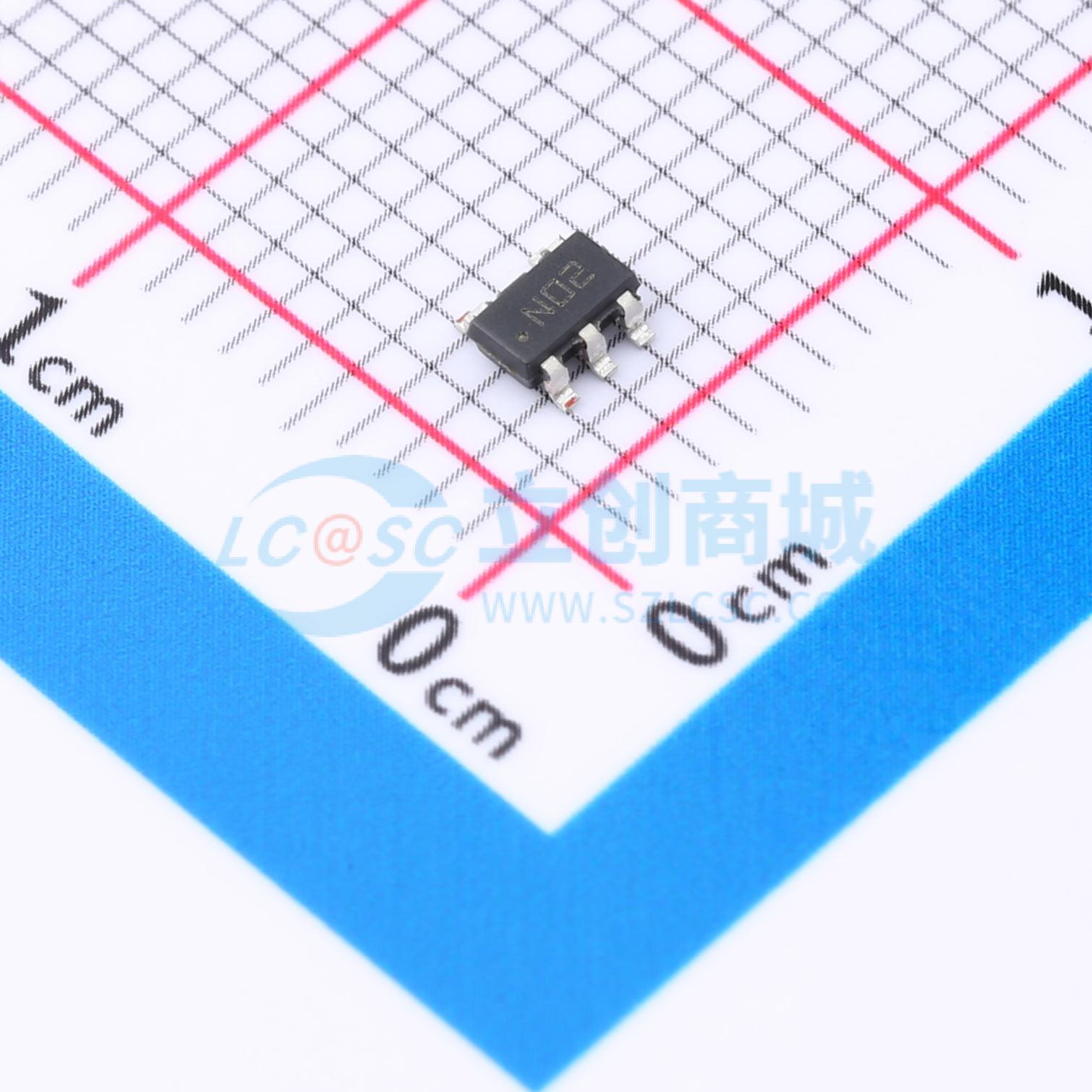

温馨提醒：图片仅供参考，商品以实物为准

DS90LV012ATMFX/NOPB

DS90LV012A/DS90LT012A 3V LVDS单CMOS差分线接收器

描述: DS90LV012A和DS90LT012A是单CMOS差分线接收器，设计用于需要极低功耗、低噪声和高数据速率的应用。这些设备支持ANSI TIA/EIA-644-A标准。
品牌名称: TI(德州仪器)
商品型号: DS90LV012ATMFX/NOPB
商品编号: C2877765
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

DS90LV012A 和 DS90LT012A 是3V LVDS 单路 CMOS 差分线路接收器，专为需要超低功率损耗、低噪声和高数据速率的应用设计，采用低电压差动摆幅技术支持超过400Mbps (200MHz) 的数据速率，可接受典型值350mV的低电压差动输入信号，并将其转换为3V CMOS输出电平，引脚排列可简化PCB布局，支持开路、短路及端接输入失效防护，所有失效防护条件下输出均为高电平，与配套的LVDS线路驱动器可为高速接口应用提供高功率PECL/ECL器件的替代方案。

商品特性

符合ANSI TIA/EIA-644-A 标准
开关速率大于400Mbps (200MHz)
差分偏斜典型值为100ps
最大传播延迟为3.5ns
DS90LT012A集成典型值102Ω的线路端接电阻
采用单3.3V电源设计，电源电压范围为2.7V~3.6V
断电模式下，LVDS输入端具有高阻抗
可接受典型值350mV的小摆幅差分信号电平
接收器输入端可接受LVDS/BLVDS/LVPECL输入
支持开路、短路和端接输入失效防护
引脚排列设计简化PCB布局
功率耗散低，3.3V静态电压下典型值为10mW
提供SOT-23 5引线封装、无引线WSON-8封装，WSON-8封装主体尺寸为3mm×3mm
采用CMOS工艺技术制造
工业工作温度范围为-40℃~+85℃
DS90LV012A需外接90Ω~130Ω的端接电阻，端接电阻与接收器之间的距离应小于10mm，最大不超过12mm
DS90LT012A集成的端接电阻阻值范围为90Ω~133Ω，适配点对点应用
支持-100mV至0V的增强阈值区域，可配置获得充足的差分噪声容限
DS90LV012A ESD防护等级：HBM≥2kV，EIAJ≥900V，CDM≥2000V，IEC直接≥5kV
DS90LT012A ESD防护等级：HBM≥2kV，EIAJ≥700V，CDM≥2000V，IEC直接≥7kV

应用领域

适用于需要超低功率损耗、低噪声和高数据速率的高速接口场景
DS90LT012A适用于点对点传输应用

	属性	参数值
	商品目录	LVDS芯片
	类型	接收器
	驱动器数	0
	接收器数	1
	工作电压	2.7V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	故障安全
