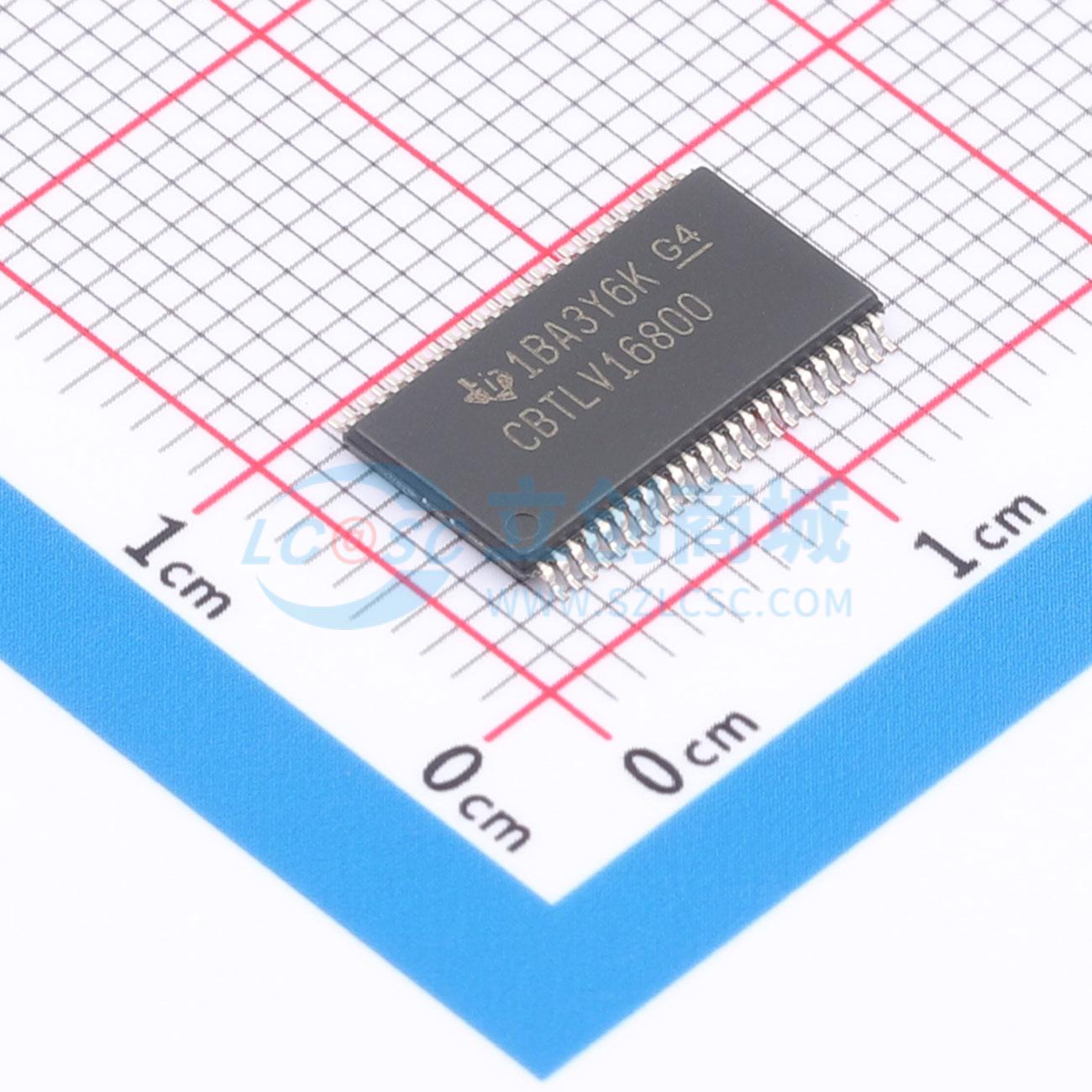

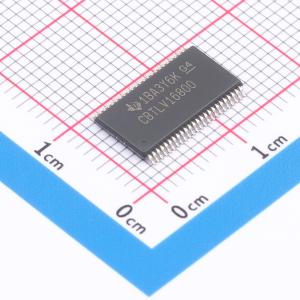

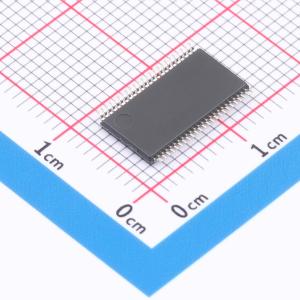

SN74CBTLV16800GR

低压20位FET总线开关，带预充电输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74CBTLV16800 具有预充电输出的 3.3V、1:1 (SPST)、20 通道 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CBTLV16800GR
商品编号: C2876912
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.73克(g)

商品参数

商品概述

SN74CBTLV16800提供20位高速总线切换。开关的低导通电阻允许连接时实现最小传播延迟。该器件还会将B端口预充电到用户可选的偏置电压(BIASV)，以最小化热插入噪声。该器件组织为双10位总线开关，带有独立的输出使能(OE)输入，可作为两个10位总线开关或一个20位总线开关使用。当OE为低电平时，对应的10位总线开关导通，A端口与B端口连接；当OE为高电平时，开关断开，两个端口之间处于高阻态，B端口通过等效10-kΩ电阻预充电到BIASV。该器件使用Ioff针对部分掉电应用进行了完整规格定义。Ioff特性可确保器件掉电时不会有损害性电流通过器件回流，器件在掉电期间具备隔离能力。为了确保上电或掉电期间保持高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。

商品特性

属于Texas Instruments Widebus™家族
两个端口之间为5-Ω开关连接
数据I/O端口支持轨到轨切换
Ioff支持部分掉电模式工作
B端口输出由偏置电压预充电，可最小化热插入过程中的信号失真
闩锁性能超过100 mA，符合JESD 78 II类标准
ESD防护性能超过JESD 22标准要求
2000-V人体模型(A114-A) ESD防护
200-V机器模型(A115-A) ESD防护

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	20
	导通电阻(Ron)	5Ω

	属性	参数值
	工作电压	2.3V~3.6V
	工作温度	-40℃~+85℃
	传播延迟(tpd)	250ps
	功能特性	断电隔离
