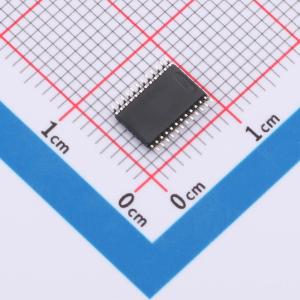

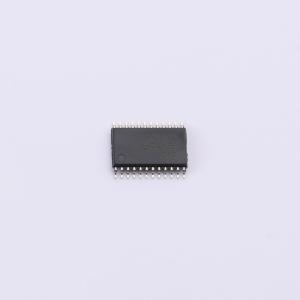

温馨提醒：图片仅供参考，商品以实物为准
SN74CBTS6800PWR
SN74CBTS6800PWR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74CBTS6800 具有预充电输出的 5V、1:1 (SPST)、10 通道通用 FET 总线开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBTS6800PWR
- 商品编号
- C2876943
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 通道数 | - | |
| 工作电压 | 4V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 20Ω | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 250ps |
商品特性
- 5-Ω 开关连接两个端口
- TTL 兼容输入电平
- 输出由偏置电压预充电，以在热插拔过程中最小化信号失真
- I/O 上的肖特基二极管可钳制低至 -2 V 的下冲
- 开关的低导通电阻允许双向连接，同时几乎不增加传播延迟
- 该器件还将 B 端口预充电到用户可选的偏置电压（BIASV），以最小化热插拔噪声
- SN74CBTS6800 组织为一个 10 位开关，具有单个使能（ON）输入。当 ON 为低电平时，开关导通，A 端口连接到 B 端口。当 ON 为高电平时，A 端口和 B 端口之间的开关断开
- 当 ON 为高电平或 VCC 为 0 时，B 端口通过相当于 10-kΩ 电阻的元件预充电到 BIASV
