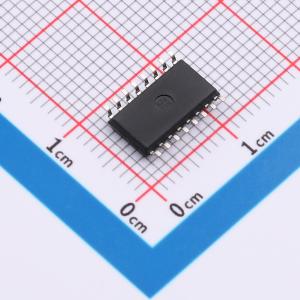

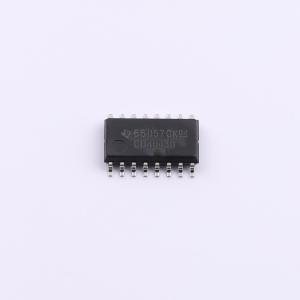

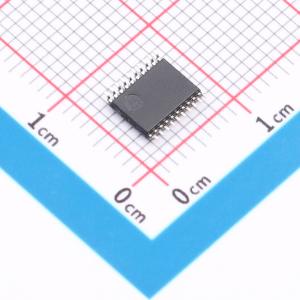

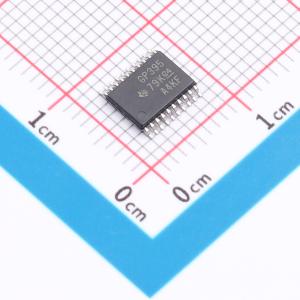

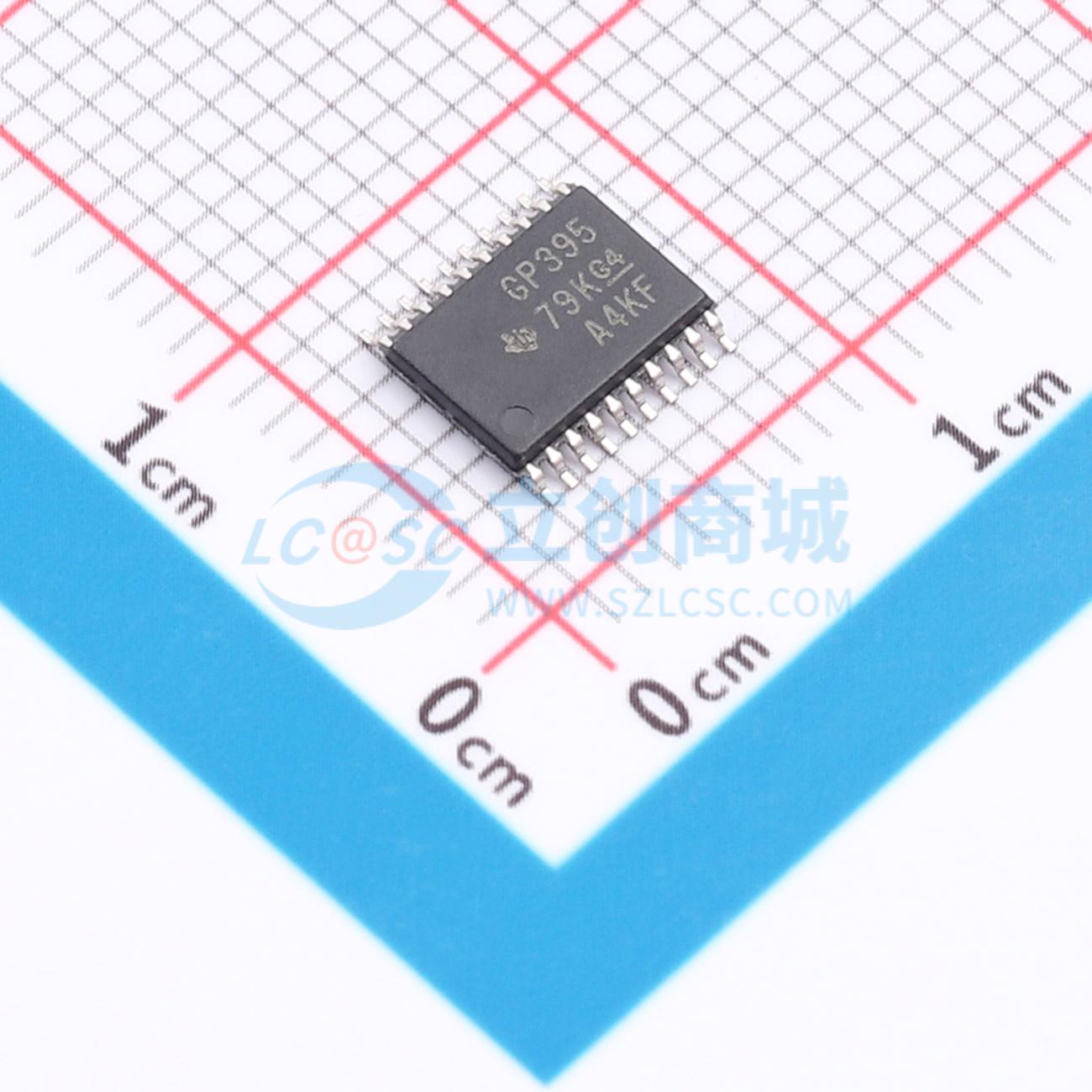

SN74GTLP1395PWR

1位LVTTL到GTLP可调边沿速率总线收发器，带分离LVTTL端口、反馈路径和可选极性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74GTLP1395 具有独立 LVTTL 端口、Fdbk 路径和可选择极性的双路 1 位 LVTTL/GTLP 可调节边沿速率总线 Xcvrs
品牌名称: TI(德州仪器)
商品型号: SN74GTLP1395PWR
商品编号: C2876960
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.92克(g)

商品参数

	属性	参数值
	每个电路通道数	1
	输出类型	反相；三态
	工作温度	-40℃~+85℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	24mA
	接口类型	-
	芯片类型	电平转换器

商品概述

SN74GTLP1395是包含两个1位、高驱动、3线总线收发器，可实现LVTTL到GTLP以及GTLP到LVTTL的信号电平转换，适用于需要独立输出使能和真/补码控制的应用，例如主时钟和副时钟。该器件支持透明和反相透明数据传输模式，带有独立的LVTTL输入和LVTTL输出引脚，可为控制和诊断监控提供反馈路径。该器件可为工作在LVTTL逻辑电平的板卡和工作在GTLP信号电平的背板之间提供高速接口，专门设计用于配合Texas Instruments 3.3-V 1394背板物理层控制器工作。高速（速度约为标准LVTTL或TTL的三倍）背板操作得益于GTLP的低输出摆幅（<1 V）、更低的输入阈值电平、改进的差分输入、OEC™电路以及TI-OPC™电路。改进的GTLP OEC和TI-OPC电路可最小化总线建立时间，已经通过多种背板模型的设计和测试。高驱动支持重载背板下的入射波切换，等效负载阻抗可低至11Ω。GTLP是Texas Instruments对Gunning Transceiver Logic (GTL) JEDEC标准JESD 8-3的衍生产品。SN74GTLP1395的交流规格仅在具有更高噪声容限的优选GTLP电平下给出，但用户可灵活选择在GTL (VTT = 1.2 V 且 VREF = 0.8 V) 或GTLP (VTT = 1.5 V 且 VREF = 1 V) 信号电平下使用该器件。通常B端口工作在GTLP信号电平，A端口和控制输入工作在LVTTL逻辑电平，但支持5 V容差，可兼容TTL或5-V CMOS器件。VREF是B端口差分输入参考电压。该器件通过Ioff、上电三态和BIAS VCC功能，完全满足热插拔应用的规范要求。

商品特性

TI-OPCTM电路可限制负载不均匀背板上的振铃
OEC™电路可改善信号完整性，降低电磁干扰
实现GTLP信号电平与LVTTL逻辑电平之间的双向接口
分离式LVTTL端口可为控制和诊断监控提供反馈路径
LVTTL接口支持5 V容差
高驱动GTLP输出 (100 mA)
LVTTL输出电流为-24mA / 24mA
可变边沿速率控制（ERC）输入可选择GTLP上升和下降时间，优化分布式负载下的数据传输速率和信号完整性
Ioff、上电三态和BIAS VCC支持热插拔
极性控制可选择真输出或互补输出
闩锁性能超过100 mA，符合JESD 78 II类规范
ESD防护性能超过JESD 22
2000-V人体模型 (A114-A)
200-V机器模型 (A115-A)
1000-V充电器件模型 (C101)

应用领域

需要独立输出使能和真/补码控制的电平转换应用
主时钟、副时钟
LVTTL逻辑电平板卡与GTLP信号电平背板之间的高速接口
1394背板应用
热插拔应用

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	LVTTL
	输出信号	GTLP
	数据速率	-
	工作电压(VCCA)	3.15V~3.45V
	工作电压(VCCB)	3.15V~3.45V
	元件数	2
