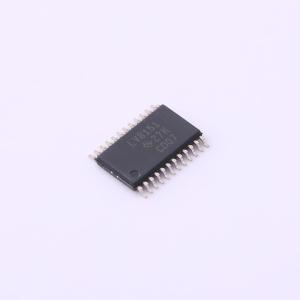

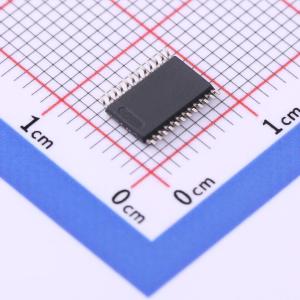

温馨提醒：图片仅供参考，商品以实物为准

SN74LV8151PWR

描述: SN74LV8151 具有 TTL 兼容型 CMOS 输入的 10 通道、2V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LV8151PWR
商品编号: C2876951
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.152克(g)

商品参数

商品概述

SN74LV8151是一款带三态输出的10位通用施密特触发缓冲器，设计用于2 V至5.5 V VCC工作电压范围。逻辑控制(T/C)引脚允许用户将Y1至Y8配置为同相输出或反相输出。当T/C为高电平时，Y输出为同相（原逻辑）；当T/C为低电平时，Y输出为反相（互补逻辑）。当输出使能(OE)输入为低电平时，器件将数据从Dn传输到Yn。当OE为高电平时，Y输出处于高阻态。A到P通路是一个简单的施密特触发缓冲器，B到N通路是一个简单的施密特触发反相器。该器件完全符合采用Ioff的部分掉电应用规范。Ioff电路禁用输出，可防止器件断电时产生有害的反向电流流过器件。为了确保上电或断电过程中的高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。

商品特性

施密特触发输入支持缓慢的输入上升/下降时间
Y输出的极性控制可选择原逻辑或互补逻辑
Ioff支持部分掉电模式工作
所有端口支持混合模式电压工作
闩锁性能超过JESD 17标准要求的250 mA
ESD防护性能超过JESD 22标准
可承受2000-V人体模型(A114-A)静电放电
可承受200-V机器模型(A115-A)静电放电
可承受1000-V充电器件模型(C101)静电放电

	属性	参数值
	商品目录	反相器
	工作电压	2V~5.5V
	通道数	1
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA

	属性	参数值
	系列	74LV
	工作温度	-40℃~+85℃
	功能特性	噪声抑制功能；电源关断保护
	输出类型	三态
