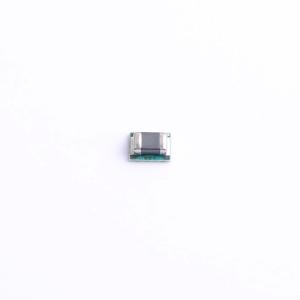

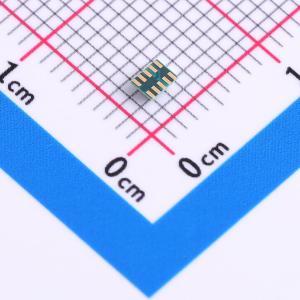

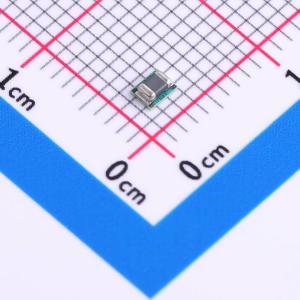

TPSM828214SILR

具有集成电感器的1A、2A和3A高效降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSM8282x 器件系列包含 1A、2A 和 3A 降压转换器 MicroSiP™ 电源模块，该电源模块经优化具有小解决方案尺寸和高效率等特性。该电源模块集成了同步降压转换器和电感器，可简化设计、减少外部元件并节省印刷电路板 (PCB) 面积。TPSM8282x 具有两种型号。
品牌名称: TI(德州仪器)
商品型号: TPSM828214SILR
商品编号: C2876792
商品封装: TFDFN-10(2x2.5)
包装方式: 编带
商品毛重: 0.128733克(g)

商品参数

商品概述

TPSM8282x 器件系列包含 1A、2A 和 3A 降压转换器 MicroSiP™ 电源模块，该电源模块经优化具有小解决方案尺寸和高效率等特性。该电源模块集成了同步降压转换器和电感器，可简化设计、减少外部元件并节省印刷电路板 (PCB) 面积。TPSM8282x 具有两种型号。第一种型号可自动进入省电模式，在超轻负载条件下保持高效率，从而延长系统电池的运行时间。第二种型号 TPSM8282xA 可实现强制 PWM 运行，以在所有电流下维持连续导通模式，从而更大程度地缩小输出电压纹波。在 PWM 模式下，转换器运行在 4MHz 的标称开关频率下。在节能模式下，该器件静态工作电流的典型值为 4μA。通过使用 DCS-Control 拓扑，该器件可实现出色的负载瞬态性能和精确的输出稳压。器件的 EN 和 PG 引脚支持顺序配置，可带来灵活的系统设计。集成的软启动功能降低了输入电源需要提供的浪涌电流。过热保护和断续短路保护功能使得该解决方案稳健且可靠。

商品特性

1.1mm MicroSiP™ 电源模块
符合 CISPR 11 B 类要求
效率高达 95%
输入电压范围为 2.4V 至 5.5V
0.6V 至 4V 可调节输出电压
可提供的固定输出电压：1.2V、1.8V、2.5V 和 3.3V
工作静态电流为 4μA
DCS-Control 拓扑
可实现轻负载效率的省电模式选项
支持 CCM 运行的强制 PWM 选项
可实现最低压降的 100% 占空比
断续短路保护
输出放电
具有窗口比较器的电源正常输出
集成软启动
过热保护
PSpice 模型可用于：TPSM82821、TPSM82822 和 TPSM82823
采用 2.0mm × 2.5mm × 1.1mm 10 引脚 μSiL 封装
12mm² 总解决方案尺寸（针对固定输出电压版本）

应用领域

光学模块
机器视觉
工业 PC
PLC
有线网络
1.8V 输出电压下设置的固定输出应用

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.4V~5.5V
	输出电压	-
	输出电流	1A
	开关频率	4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
