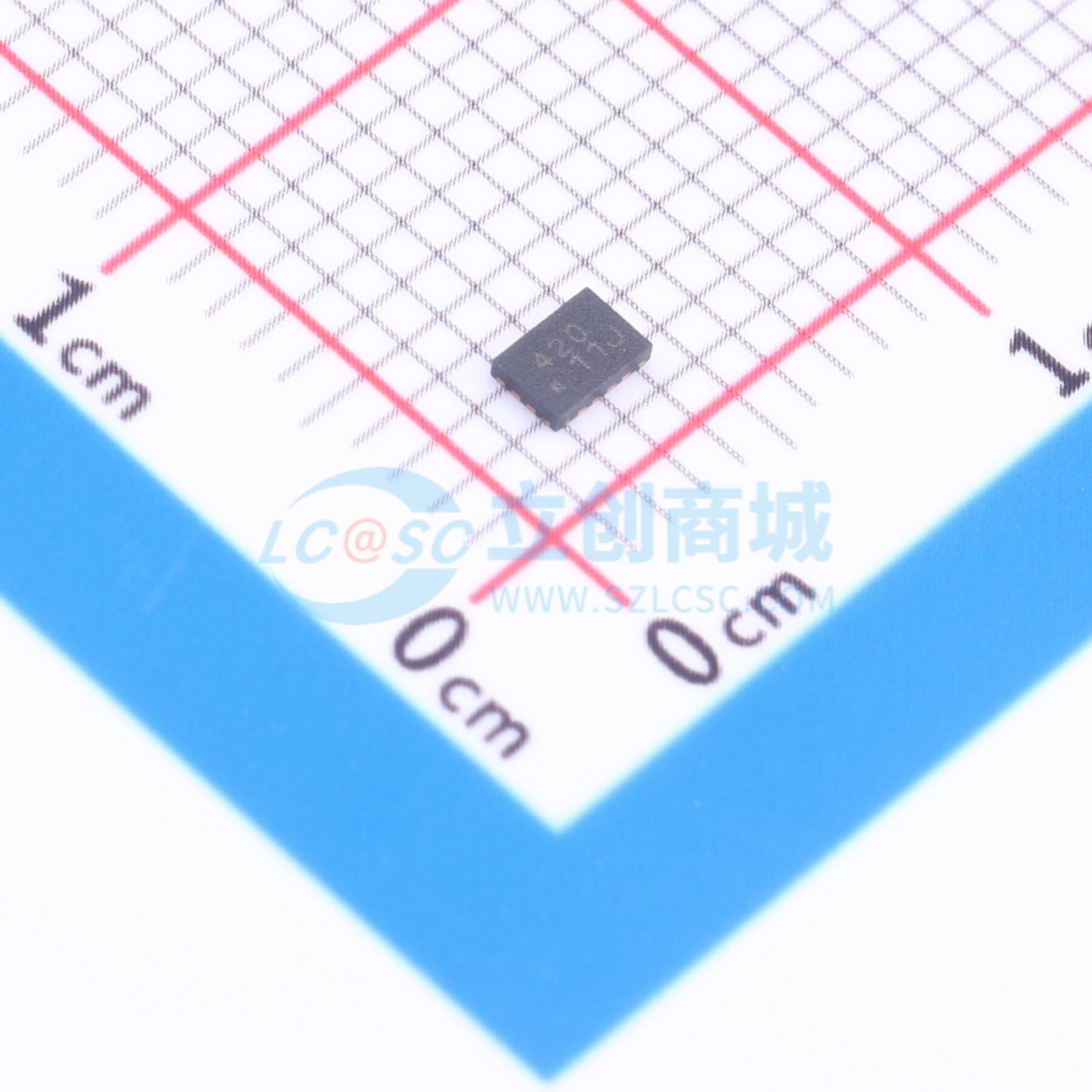

TS3USBCA420IRSVR
TS3USBCA420IRSVR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- USB Type-C SBU 多路复用器 16-UQFN -40 to 85
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS3USBCA420IRSVR
- 商品编号
- C2876798
- 商品封装
- UQFN-16(1.8x2.6)
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关-特殊用途 | |
| 应用 | USB | |
| 通道数 | 1 | |
| 带宽 | 550MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.4V~5.5V | |
| 导通电阻(Ron) | 7.1Ω | |
| 工作温度 | -40℃~+85℃ |
商品概述
TS3USBCA4 是无源4:1 (TS3USBCA420) 和3:1 (TS3USBCA410) 多路复用器，支持将USB Type-C连接器端接到不同接口的SBU1/SBU2 端子上的各种类型的差分或单端信号。这些信号可以是差分DisplayPort 辅助(AUX)、模拟音频MIC 和AGND、PCIe 差分时钟或任何其他受支持的通用差分或单端信号。 音频路径具有超低导通状态电阻 (R(ON))、低串扰和出色的总谐波失真(THD) 性能。先断后通功能防止在信号从一个通道传输到另一个通道时产生信号失真。高速路径支持的带宽高达500MHz，为DisplayPort AUX、PCIe 时钟和其他类似信号提供充分支持。这些特性再加上低功耗性能，使得这款器件适合于便携式音频应用。 TS3USBCA4 具有2.4V 至5.5V 宽电源电压范围，用户可以灵活地选择使用单节电池、3.3V 稳压器或VBUS 供电。它还提供面向商业和工业温度范围的选项。
商品特性
- USB Type-C用于模拟音频MIC/AGND、DisplayPort AUX 和其他信号的4:1 (TS3USBCA420) 和3:1 (TS3USBCA410) 多路复用器(MUX)
- 适用于0 至3.6V 差分或单端信号的通用多路复用器
- 用于AGND 连接的60mΩ超低电阻R(ON)，可实现低串扰性能
- 低总谐波失真(THD)
- 高达500MHz 的高带宽通道
- 支持引脚和I²C配置
- 支持在3.3V±10% 稳压电源或2.4V 至5.5V 电池电压下工作
- 工业温度范围：-40℃至85℃ TS3USBCA420I 和TS3USBCA410I
- 商业温度范围：0℃至70℃ TS3USBCA420 和TS3USBCA410
- 1.8mm x 2.6mm、16 引脚、0.4mm 间距QFN 封装
应用领域
- 平板电脑
- 笔记本电脑
- 台式机
- 游戏控制台
- VR 模块
- 智能手机显示器
