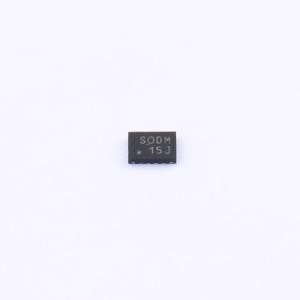

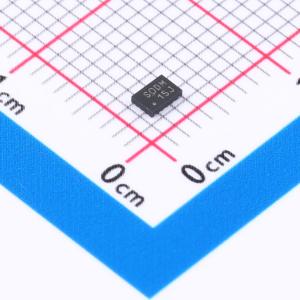

温馨提醒：图片仅供参考，商品以实物为准

CAVCH4T245MRSVREP

具备可配置电压转换和三态输出的4位双电源总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVCH4T245-EP 具有可配置电压转换和三态输出的 4 位双电源总线收发器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: CAVCH4T245MRSVREP
商品编号: C2876796
商品封装: UQFN-16(1.8x2.6)
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

商品概述

这是一款4位非反相双电源总线收发器，具备可配置电压转换和三态输出功能，采用两个独立的可配置电源轨，A端口跟踪VCCA，VCCA可接受1.2V~3.6V的电源电压，B端口跟踪VCCB，VCCB可接受1.2V~3.6V的电源电压；型号为SN74AVCH4T245，优化工作在VCCA/VCCB为1.4V~3.6V，最低可在VCCA/VCCB为1.2V时工作，可实现1.2V、1.5V、1.8V、2.5V、3.3V任意电压节点之间的通用低压双向转换，用于两个数据总线之间的异步通信；方向控制输入和输出使能输入可激活对应端口输出或将两个输出端口置于高阻态，A端口激活时将数据从B总线传输至A总线，B端口激活时将数据从A总线传输至B总线，两个端口的输入电路始终处于激活状态，控制引脚由VCCA供电，支持部分掉电应用，具备VCC隔离特性。

商品特性

控制输入VIH/VIL电平以VCCA电压为参考
全可配置双轨设计，每个端口可在1.2V~3.6V全电源电压范围工作
输入输出耐4.6V电压
Ioff支持部分掉电模式运行
数据输入带总线保持功能，无需外部上拉/下拉电阻
不同电压转换场景对应不同最大数据速率：1.8V转3.3V为380Mbps，低于1.8V转3.3V为200Mbps，转换至2.5V或1.8V为200Mbps，转换至1.5V为150Mbps，转换至1.2V为100Mbps
闭锁性能超过100mA，符合JESD 78 II类标准
ESD保护性能符合JESD 22标准，人体模型8000V，机器模型200V，带电器件模型1000V
Ioff电路可在器件掉电时禁用输出，防止有害回流电流损坏器件
VCC隔离特性：任一VCC输入接地时，两个端口均处于高阻态
有源总线保持电路可将未使用或未驱动输入保持在有效逻辑电平
支持-55℃~125℃工作温度范围

应用领域

医疗领域应用

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	380Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.2V~3.6V
	元件数	-

	属性	参数值
	每个电路通道数	4
	输出类型	三态
	工作温度	-55℃~+125℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
