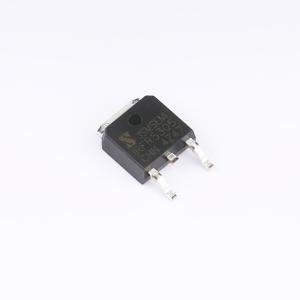

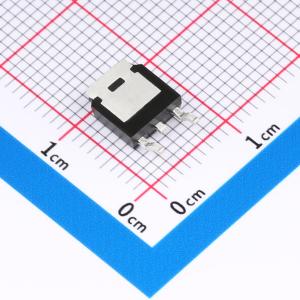

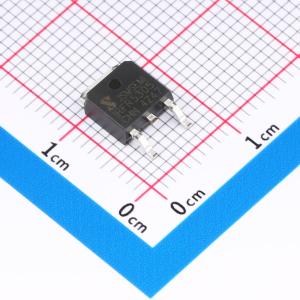

温馨提醒：图片仅供参考，商品以实物为准
IRFR5305-JSM
60V P沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电池管理系统、电源开关及高效能电子设备设计，具有卓越的低导通电阻和快速开关性能，确保在各种应用场合下实现稳定高效的功率转换与控制。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- IRFR5305-JSM
- 商品编号
- C2874618
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 26A | |
| 导通电阻(RDS(on)) | 23mΩ@4.5V | |
| 耗散功率(Pd) | 60W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 53nC@10V | |
| 输入电容(Ciss) | 1.886nF | |
| 反向传输电容(Crss) | 240pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 540pF |
商品特性
- -60V/-26A,RDS(ON)=16mΩ(典型值)@VGS = -10V
- -60V/-20A,RDS(ON)=25mΩ(典型值)@VGS = -4.5V
- 专为极低的RDS(ON)进行超高设计
- 出色的导通电阻和最大直流电流能力
- 完全符合RoHS标准
- TO252封装设计
- 100%进行UIS测试
- 100%进行Rg测试
应用领域
- 电源管理
- DC/DC转换器
- 负载开关
