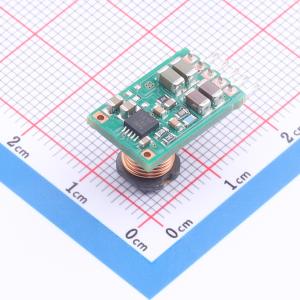

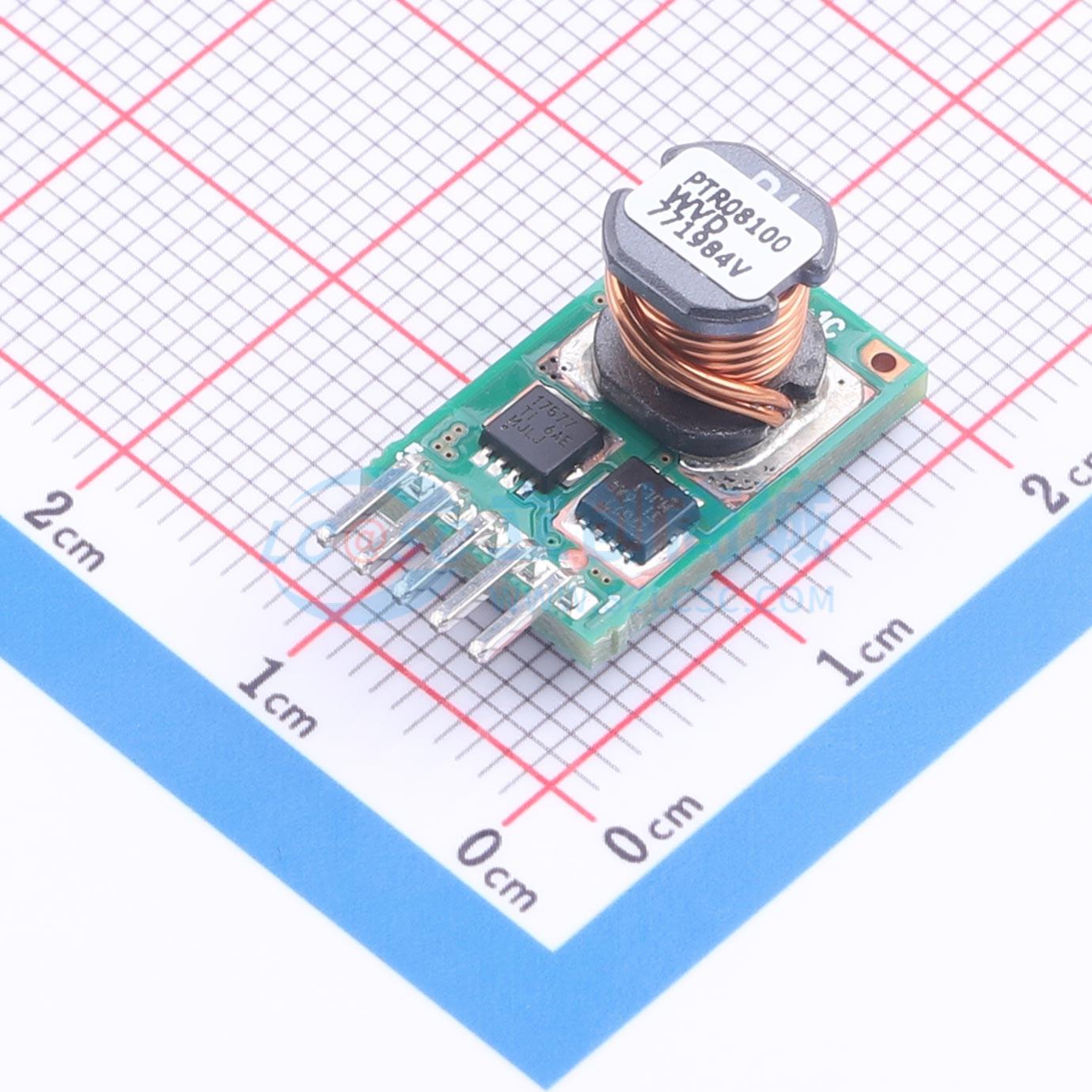

PTR08100WVD

非隔离可调宽输出开关稳压器模块

描述: PTR08100W 10A 输出 4.5V 至 14V 输入的非隔离宽输出可调节电源模块
品牌名称: TI(德州仪器)
商品型号: PTR08100WVD
商品编号: C2861908
商品封装: SIP-5
包装方式: 托盘
商品毛重: 21.88克(g)

商品参数

商品概述

PTR08100W是一款高集成度、低成本的开关稳压器模块，可提供最高10 A的输出电流。该器件占用的PCB面积近似标准TO-220线性稳压器IC，能够以更高的效率和更低的功耗提供输出电流，因此无需使用散热器。其小巧的尺寸（0.65×0.41英寸）、高效率和低成本的特点，使该模块适用于多种应用。PTR08100W的输入电压范围为4.5 V至14 V，支持通过5 V或12 V输入总线工作。采用开关电源转换技术，PTR08100W可降压至低至0.6 V的输出电压。输出电压可通过单个外部电阻在0.6 V至5.5 V范围内任意调节。工作功能包括欠压锁定(UVLO)、开/关禁止和输出过流保护。

商品特性

最大输出电流可达10 A
宽输入电压范围（4.5 V 至 14 V）
宽输出电压可调范围（0.6 V 至 5.5 V）
效率最高可达96%
具备开/关禁止功能
具备欠压锁定(UVLO)功能
具备输出过流保护（非锁存，自动复位）
环境温度范围:-40 ℃ 至 85 ℃
节省空间的垂直SIP封装

应用领域

仪器仪表
消费电子
服务器
通用电路

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~14V
	转换效率	86%；90%；88%；95%；84%；91%；93%；92%
	输出电压(Vout)	600mV~5.5V

	属性	参数值
	输出电压精度	±2%
	输出电流(最大值)	10A
	静态电流	1mA
	纹波噪声	50mVp-p
	开关频率	300kHz
	工作温度	-40℃~+85℃
