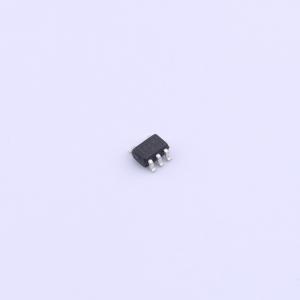

  • SN74LVC1G86QDCKRQ1商品缩略图

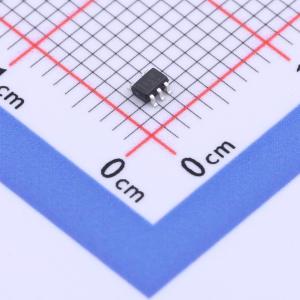

  • SN74LVC1G86QDCKRQ1商品缩略图

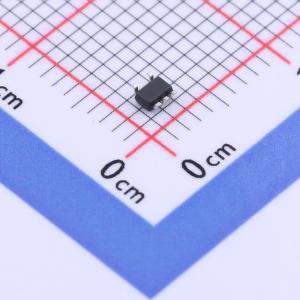

  • SN74LVC1G86QDCKRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVC1G86QDCKRQ1

单路2输入异或门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC1G86-Q1 汽车类单路 2 输入、1.65V 至 5.5V XOR(异或)门
品牌名称
TI(德州仪器)
商品型号
SN74LVC1G86QDCKRQ1
商品编号
C2861401
商品封装
SC-70-5​
包装方式
编带
商品毛重
0.033克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型异或门
门电路数量1
工作电压1.65V~5.5V
静态电流(Iq)15uA
灌电流(IOL)32mA
拉电流(IOH)32mA
输入高电平(VIH)100mV~3.8V
输入低电平(VIL)100mV~550mV
属性参数值
输出高电平(VOH)1.9V;2.4V;1.2V;3.8V
输出低电平(VOL)550mV;300mV;450mV
系列74LVC系列
传播延迟(tpd)5ns@5V,50pF
工作温度-40℃~+125℃
每门输入数量2
功能特性局部关断模式;过压容忍输入;后驱动保护
输入类型标准CMOS
输出类型推挽式

商品概述

SN74LVC1G86-Q1 是一款符合汽车要求的单路2输入异或门器件,以正逻辑执行布尔函数 Y = A非B + AB非,适用于 1.65 V 至 5.5 V VCC 运行环境。如果一个输入为低电平,另一个输入则可在输出时重新生成真实形态。如果一个输入为高电平,另一个输入的信号则可在输出时重新生成反向信号。该器件功耗低,3.3V 和 50pF 电容性负载条件下 tpd 最大值为 6ns。最大输出驱动为 ±32 mA / 4.5 V 和 ±24 mA / 3.3 V。该器件完全适用于使用 Ioff 的局部掉电应用。Ioff 电路可禁用输出,以防在器件断电时电流回流对器件造成损坏。异或门具有多种应用,并可用其他逻辑符号更好地表示其中部分应用。共有五种等效异或门符号适用于采用正逻辑的SN74LVC1G86-Q1门;任意两个端口可能显示否定逻辑。

商品特性

  • 符合汽车应用要求
  • 符合AEC-Q100标准
  • ±4000 V 人体放电模型 (HBM) ESD 分类等级 3A
  • ±1000 V 带电器件模型 (CDM) ESD 分类等级 C5
  • 支持 5 V VCC 运行
  • 输入为高达 5.5V 过压容差
  • 支持下行转换到 VCC
  • 低功耗,ICC 最大值为 15 μA
  • 3.3V和50pF负载条件下 tpd 最大值为6ns
  • 电压为 3.3 V 时,输出驱动为 ±24 mA
  • Ioff 支持部分断电模式和后驱动保护
  • 锁断性能超过 100 mA,符合 JESD 78 II 类规范的要求

应用领域

  • 混合动力汽车/电动汽车 (HEV/EV) 和动力总成
  • 汽车信息娱乐系统与组合仪表
  • 汽车高级驾驶员辅助系统
  • 汽车车身电子设备
