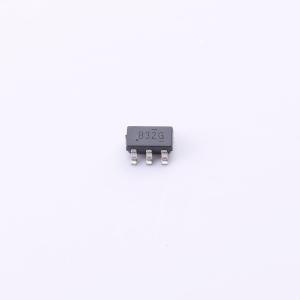

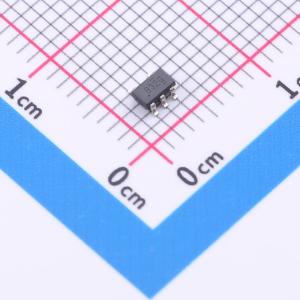

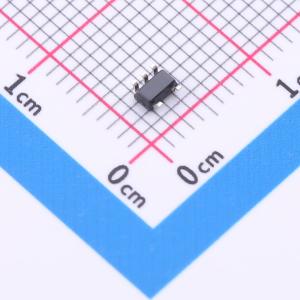

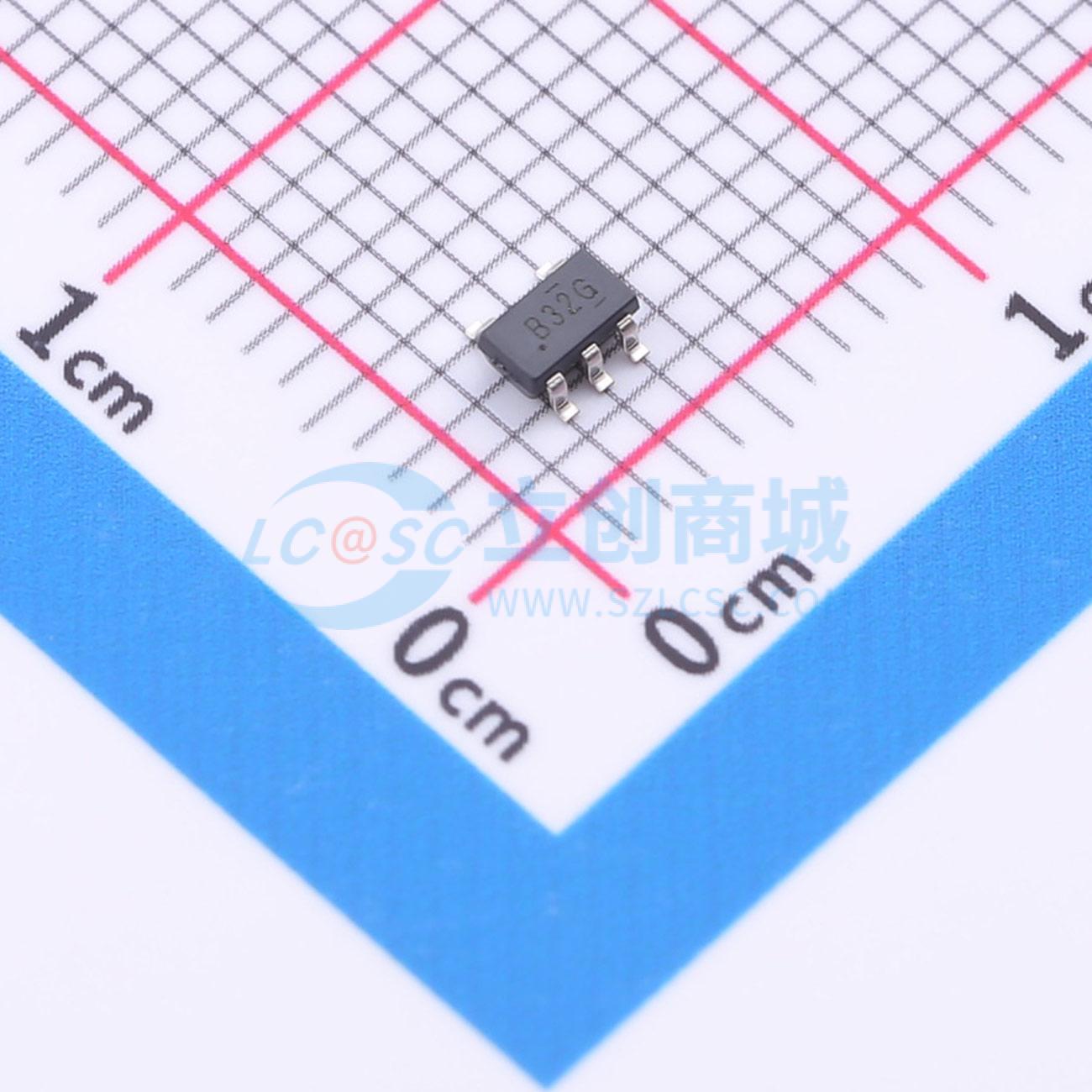

74AHCT1G32DBVRG4
单路二输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT1G32 具有 TTL 兼容输入的单通道、双输入、4.5V 至 5.5V、高速 (7.1ns) 或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- 74AHCT1G32DBVRG4
- 商品编号
- C2861488
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
SN74AHCT1G32是一款单路2输入正或门，该器件在正逻辑下实现布尔函数Y = A + B 或 Y = A非 · B非。
商品特性
- 工作电压范围为4.5V至5.5V，5V条件下最大传输延迟tpd为8ns
- 低功耗，最大电源电流Icc为10μA
- 5V条件下输出驱动能力为±8mA
- 输入与TTL电平兼容
- 锁存性能超过250mA，符合JESD 17标准
- ESD防护性能满足JESD 22标准要求，可承受2000V人体模型、200V机器模型、1000V带电器件模型的静电放电
- 推荐工作条件下最高工作温度可达125℃
应用领域
- I/O模块
- 模拟PLC/DCS输入
- 服务器主板
- 汽车仪表集群
- 电机驱动与控制
- DLP前投影系统
- 电视
- 机顶盒
- 音频设备
