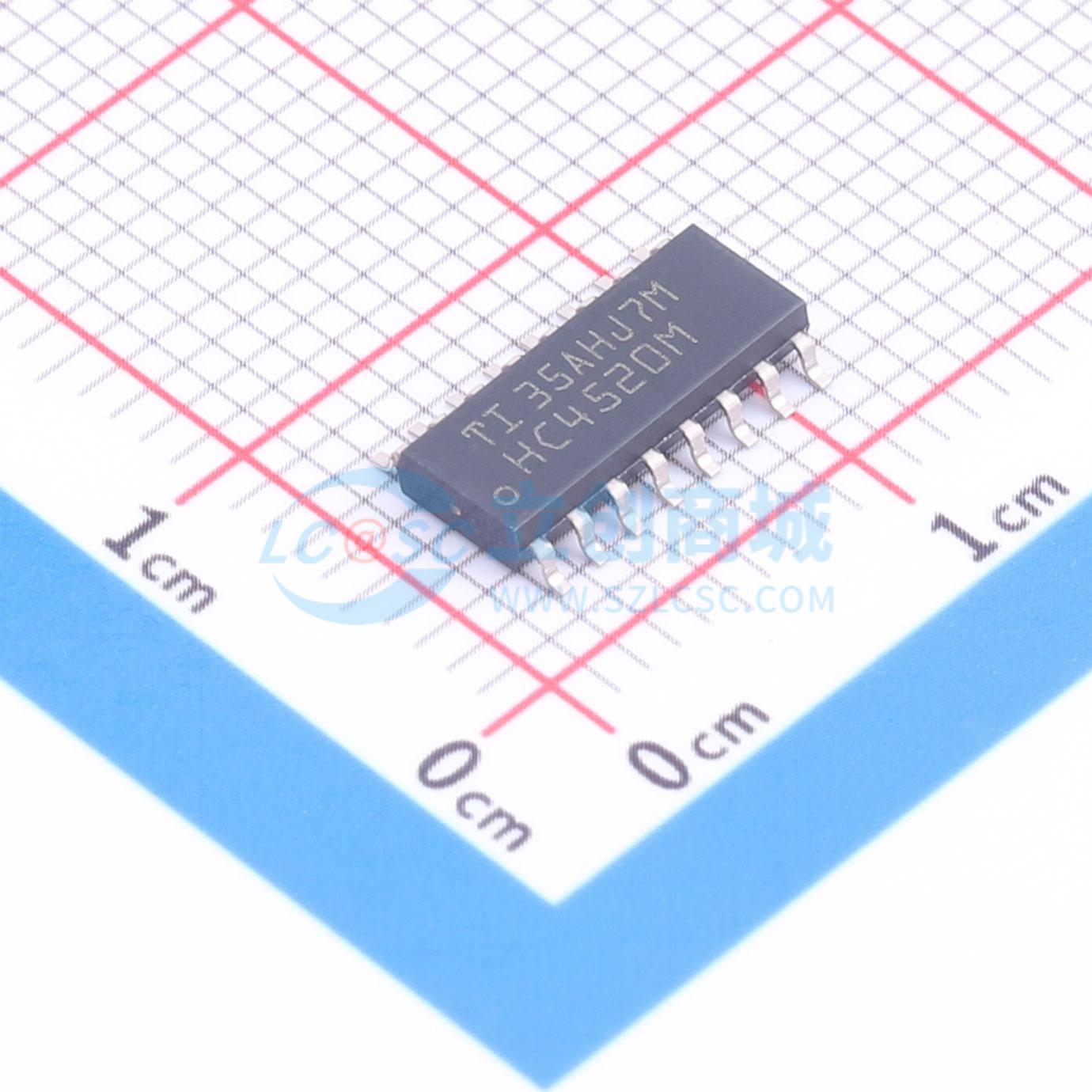

温馨提醒：图片仅供参考，商品以实物为准
CD74HC4520M96
高速CMOS逻辑双同步计数器，支持正负边沿触发和同步内部进位传播，可级联，功耗显著降低
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC4520 高速 CMOS 逻辑双路二进制加计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC4520M96
- 商品编号
- C2861414
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 1.7448克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 分辨率(位) | 4 | |
| 系列 | 74HC | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 触发沿 | 上升沿；下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | 同步 | |
| 计数速率 | 35MHz | |
| 传播延迟(tpd) | 41ns@6V,50pF | |
| 耗散功率(Pd) | - | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 复位功能；级联计数器；同步计数 |
商品概述
CD74HC4518是双BCD加法计数器，HC4520和CD74HCT4520是双二进制加法计数器，每个器件包含两个独立的内部同步4级计数器，计数级为D型触发器，拥有可互换的时钟和使能线路，可在时钟的正跳变或负跳变时实现计数递增，计数器通过主复位端的高电平清零，将Q3连接到后续计数器的使能输入端，同时将后级的时钟输入端保持低电平，计数器即可按纹波模式级联。
商品特性
- 支持正边沿或负边沿触发
- 采用内部同步进位传播
- 标准输出可带10个LSTTL负载，总线驱动器输出可带15个LSTTL负载
- 工作温度范围宽，为-55℃至125℃
- 传播延迟和转换时间平衡
- 相比LSTTL逻辑IC可大幅降低功耗
- HC类型工作电压范围为2V至6V
- HC类型高抗干扰，VCC=5V时，NIL、NIH均为VCC的30
- HCT类型工作电压范围为4.5V至5.5V
- HCT类型可直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V
- HCT类型兼容CMOS输入，VOL、VOH状态下I1≤1μA
- DC电源电压VCC范围为-0.5V至7V
- 每个输出引脚DC输出源电流或灌电流最大为±50mA
- VCC或地的最大电流为±50mA
- 最高结温为150℃
- 最大存储温度范围为-65℃至150℃
- 焊接10秒时最高引脚温度为300℃
- 工作温度范围TA为-55℃至125℃
- DC输入输出电压范围为0V至VCC
- 输入上升下降时间：2V电源下最大值1000ns，4.5V电源下最大值500ns，6V电源下最大值400ns
- PDIP封装热阻θJA典型值为67℃/W，SOIC封装热阻θJA典型值为73℃/W
- CPD参数用于计算单个计数器的动态功耗，动态功耗计算公式为PD = VCC² × fi × (CPD + CL)，其中fi为输入频率，CL为输出负载电容
- 提供CERDIP、PDIP、SOIC封装
