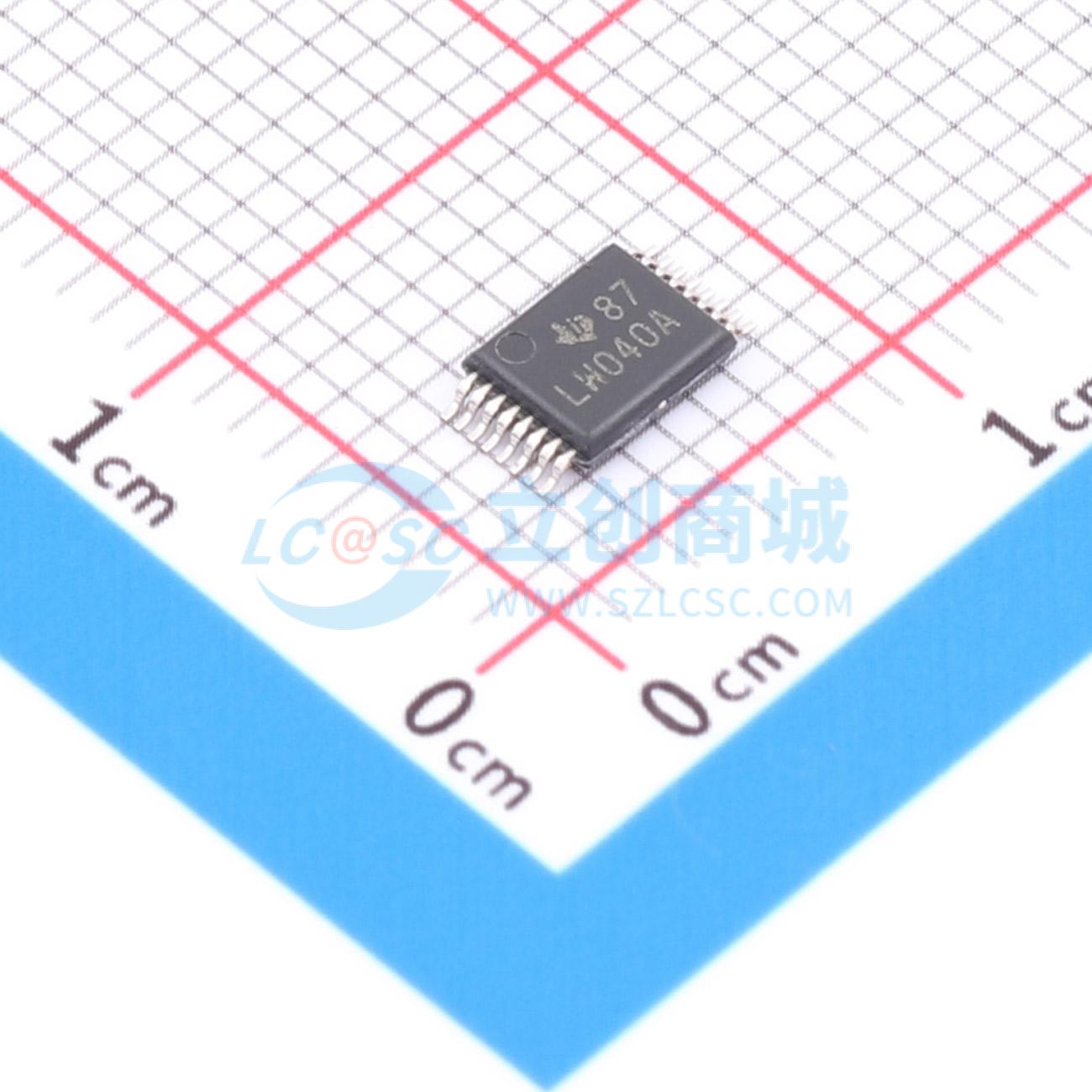

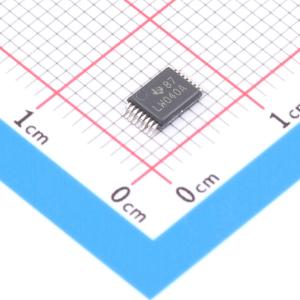

SN74LV4040ADGVR

12位异步二进制计数器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV4040A 12 位异步二进制计数器
品牌名称: TI(德州仪器)
商品型号: SN74LV4040ADGVR
商品编号: C2862155
商品封装: TVSOP-16-4.4mm
包装方式: 编带
商品毛重: 0.477778克(g)

商品参数

商品概述

LV4040A器件是12位异步二进制计数器，所有级的输出都可外部引出。当清零输入端为高电平时，会异步清零计数器，将所有输出复位为低电平。计数在时钟输入的高到低跳变时进一位。该器件完全符合部分掉电应用的规范，Ioff电路会禁用输出，防止器件掉电时产生损坏性的反向电流。对应型号封装为：SN54LV4040A可提供J、W、FK封装；SN74LV4040A可提供D、DB、DGV、N、NS、PW、RGY封装。

商品特性

电源工作电压范围为2V~5.5V
在VCC=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
在VCC=3.3V、TA=25℃条件下，典型输出VOH下冲VOHV大于2.3V
支持所有端口的混合模式电压工作
输出高低电压比高
开关之间串扰低
支持独立开关控制
输入电流极低
Ioff支持部分掉电模式工作
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护性能超过JESD 22标准：人体模型2000V（A114-A）、机器模型200V（A115-A）、充电器件模型1000V（C101）
最大额定值（工作自由空气温度范围内）：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，高阻抗或掉电状态下任意输出的施加电压范围-0.5V~7V，输出电压范围-0.5V~VCC+0.5V（最高不超过5.5V）
输入钳位电流VI<0时为-20mA，输出钳位电流VO<0时为-50mA，连续输出电流（VO在0~VCC之间）为±25mA，VCC或GND的连续电流为±50mA
不同封装对应热阻抗：D封装73℃/W，DB封装82℃/W，DGV封装120℃/W，N封装67℃/W，NS封装64℃/W，PW封装108℃/W，RGY封装39℃/W
存储温度范围为-65℃~150℃
所有未使用输入端必须接VCC或GND，以保证器件正常工作

应用领域

时延电路
计数控制电路
分频电路

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	二进制计数器
	分辨率(位)	12
	系列	74LV
	计时方向	-
	工作电压	2V~5.5V
	元件数	-
	触发沿	下降沿

	属性	参数值
	复位方式	异步
	计时方式	异步
	计数速率	-
	传播延迟(tpd)	10.5ns@5V,50pF
	耗散功率(Pd)	-
	工作温度	-40℃~+85℃
	功能特性	复位功能；低功耗模式
