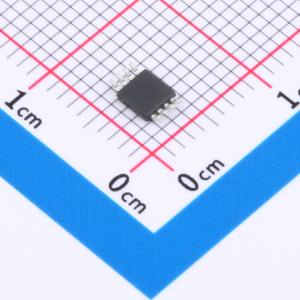

LM2660MM/NOPB

LM2660开关电容电压转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM2660 是一款 CMOS 开关电容电压转换器,能够将输入电压翻倍或反转。该器件支持 1.5V 至 5.5V 的宽输入电压范围,使用两个低成本电容器提供 100mA 的输出电流。它具有可选的振荡器频率（10kHz 或 80kHz）,并且可以通过外部振荡器输入进行控制。适用于电池供电系统。
品牌名称: TI(德州仪器)
商品型号: LM2660MM/NOPB
商品编号: C2862159
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

LM2660 CMOS电荷泵电压转换器是一款通用的非稳压开关电容反相器或倍压器。它的工作输入电源电压范围宽，为1.5V至5.5V，仅使用两个低成本电容即可提供100mA输出电流，相比电感型转换器不存在成本、尺寸和EMI相关问题。工作电流仅为120μA，多数负载下工作效率大于90%，非常适合电池供电系统。多个LM2660可直接并联工作以降低输出阻抗，在指定电压下提供更大电流。FC引脚可在标称10kHz或80kHz振荡器频率之间选择。通过在OSC引脚增加外接电容可降低振荡器频率，OSC引脚也可接入最高150kHz的外部时钟来驱动LM2660，通过这些方法可以控制输出纹波频率和谐波。此外，LM2660可配置为将正输入电压精确分压为一半，在此模式下输入电压最高可达11V。

商品特性

可对输入电源电压反相或倍压
提供窄体SOIC和VSSOP封装
输出电阻典型值为6.5Ω
100mA输出时转换效率典型值为88%
振荡器频率可选:10kHz/80kHz
支持可选外部振荡器输入

应用领域

笔记本电脑
蜂窝电话
医疗仪器
运算放大器电源
接口电源
手持仪器

	属性	参数值
	商品目录	电荷泵
	功能类型	升压；反相
	工作电压	1.5V~5.5V
	输出电流(Iout)	100mA
	静态电流(Iq)	500uA

	属性	参数值
	输出电阻	6.5Ω
	能量效率	88%
	开关频率	5kHz；40kHz
	工作温度	-40℃~+85℃
	功能特性	数字控制；级联支持
