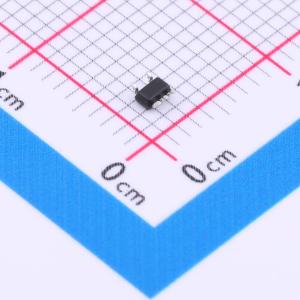

SN74LVC1G86DCKT实物图
  • SN74LVC1G86DCKT商品缩略图
  • SN74LVC1G86DCKT商品缩略图
  • SN74LVC1G86DCKT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVC1G86DCKT

SN74LVC1G86DCKT

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SN74LVC1G86 单路 2 输入、1.65V 至 5.5V XOR(异或)门
品牌名称
TI(德州仪器)
商品型号
SN74LVC1G86DCKT
商品编号
C2861400
商品封装
SC-70-5​
包装方式
编带
商品毛重
0.033克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型异或门
通道数1
工作电压1.65V~5.5V
静态电流(Iq)10uA
灌电流(IOL)32mA
属性参数值
拉电流(IOH)32mA
输入高电平(VIH)1.7V~2V
输入低电平(VIL)-
系列74LVC系列
传播延迟(tpd)4ns@5V,50pF
工作温度-40℃~+125℃

商品概述

SN74LVC1G86 器件以正逻辑执行布尔函数 Y = A(上划线)B + AB(上划线)。该单路2 输入异或门适用于1.65V 至 5.5V VCC 运行环境。 如果一个输入为低电平,另一个输入则可在输出时重新生成真实形态。如果一个输入为高电平,另一个输入的信号则可在输出时重新生成反向信号。该器件功耗低,3.3V 和15pF 电容性负载条件下 tpd 最大值为4ns。最大输出驱动为 ±32mA/4.5V 和 ±24mA/3.3V 。 该器件完全适用于使用Ioff 的局部掉电应用。 Ioff 电路可禁用输出,以防在器件断电时电流回流对器件造成损坏。 异或门具有多种应用,并可用其他逻辑符号更好地表示其中部分应用。 共有五种等效异或门符号适用于采用正逻辑的SN74LVC1G86 门;任意两个端口可能显示否定逻辑。

商品特性

  • 静电放电(ESD) 保护性能超过JESD 22 规范的要求:2000V 人体放电模型(A114 - A),1000V 组件充电模式(C101)
  • 适用于 -40℃ 至 +125℃
  • 支持 5V VCC 运行
  • 输入为高达5.5V 过压容差
  • 支持下行转换到 VCC
  • 3.3V 和15pF 负载条件下 tpd 最大值为4ns
  • 低功耗, 85℃ 条件下 ICC 最大值为 10μA
  • 电压为3.3V 时,输出驱动为 ±24mA
  • Ioff 支持部分断电模式和后驱动保护
  • 采用NanoFree封装
  • 锁断性能超过 100mA ,符合JESD 78 II 类规范的要求

应用领域

  • 无线耳机
  • 电机驱动与控制
  • 电视
  • 机顶盒
  • 音频
