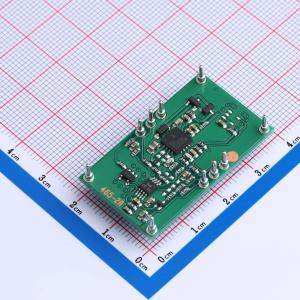

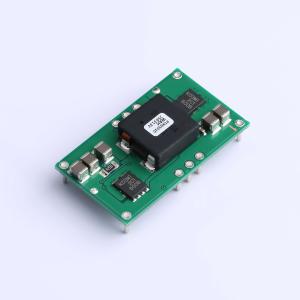

温馨提醒：图片仅供参考，商品以实物为准

PTH05020WAH

22A、5V输入，非隔离宽输出可调电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PTH05020W 22A 输出 5V 输入的宽输出电压调节插拔电源模块
品牌名称: TI(德州仪器)
商品型号: PTH05020WAH
商品编号: C2860395
商品封装: DIP-10
包装方式: 托盘
商品毛重: 12.96克(g)

商品参数

商品概述

PTH05020 系列非隔离式电源模块为原始设备制造商 (OEM) 设计师提供了高性能、小尺寸和行业领先特性的完美结合。作为新一代电源模块的一部分，这些产品使设计师能够灵活地使用现成的标准产品为最复杂的多处理器数字系统供电。该系列采用双面表面贴装结构，可在 5V 输入总线电压下提供高达 22A 输出电流的高性能降压电源转换。通过使用单个电阻，PTH05020W 的输出电压可在 0.8V 至 3.6V 的范围内设置为任意值。该系列具备 Auto-Track™ 功能。Auto-Track 功能使模块在电源上电和下电期间能够相互跟踪或跟踪任何外部电压，从而简化了电源系统中电源电压排序的任务。其他操作特性包括开/关禁止、输出电压调节（微调）以及裕量上调/下调控制。为确保严格的负载调节，还提供了输出电压检测功能。非锁存过流跳闸和过温关断功能可提供负载故障保护。目标应用包括集成了行业高速 DSP、微处理器和总线驱动器的复杂多电压、多处理器系统。

商品特性

高达 22A 输出电流
5V 输入电压
宽输出电压调节范围（0.8V 至 3.6V）
效率高达 96%
功率密度达 155W/in³
开/关禁止
输出电压检测
预偏置启动
裕量上调/下调控制
欠压锁定
Auto-Track™ 排序功能
输出过流保护（非锁存、自动复位）
过温保护
工作温度范围：-40℃ 至 +85℃
IPC 无铅 2 级标准
安全机构认证：UL 1950、CSA 22.2 950、EN60950 VDE（待认证）
负载点联盟 (POLA) 兼容

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	4.5V~5.5V
	输出电压精度	±2%
	输出电压(Vout)	800mV~3.6V
	输出电流(最大值)	22A
	转换效率	95%

	属性	参数值
	最大容性负载	11000uF
	开关频率	300kHz
	纹波噪声	20mVp-p
	特性	过流保护；过热保护
	长度	38.1mm
	宽度	22.1mm
	工作温度	-40℃~+85℃
