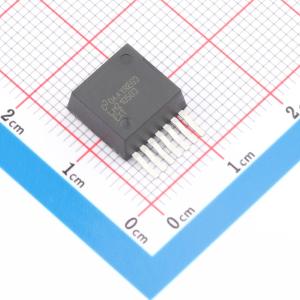

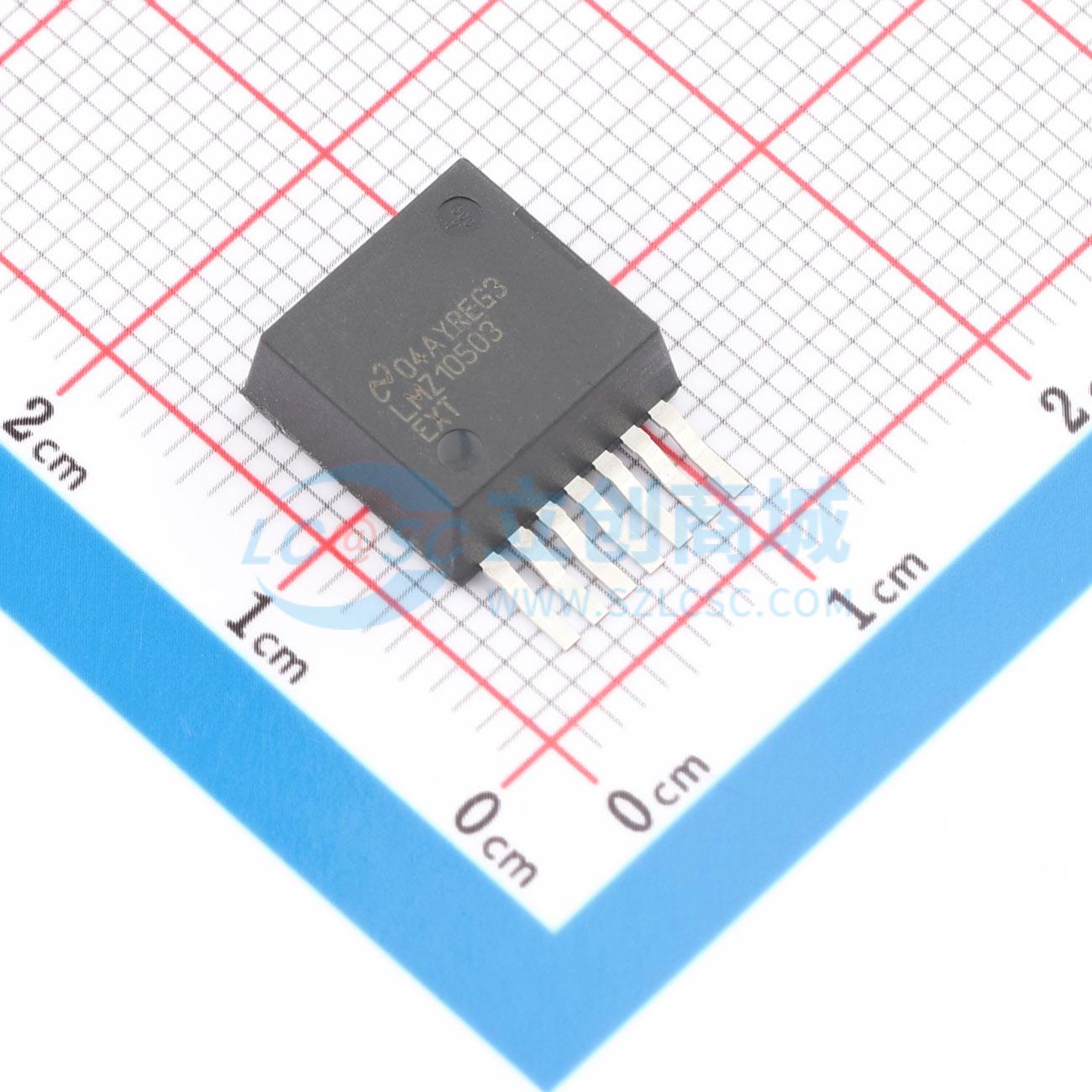

LMZ10503EXTTZ/NOPB

降压型 2.95V~5.5V 800mV~5V 3A 15W

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ10503EXT 具有 5.5V 最大输入电压的 3A 电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ10503EXTTZ/NOPB
商品编号: C2860439
商品封装: TO-PMOD-7
包装方式: 编带
商品毛重: 1.773克(g)

商品参数

商品概述

LMZ10503EXT电源模块是一款完整的易用型直流/直流解决方案，可驱动高达3A的负载，并具有出色的电源转换效率、输出电压精度、线路和负载调节功能。LMZ10503EXT采用创新型封装，可提高热性能并支持手工或机器焊接。 LMZ10503EXT可接受2.95V至5.5V电压范围的输入电压轨，并提供低至0.8V的高精度可调节输出电压。1MHz固定频率PWM开关具有可预测EMI特性。两个外部补偿组件经过调节可设置最快的响应时间，并且允许选用陶瓷输出电容或电解输出电容。外部可编程软启动电容便于控制启动过程。LMZ10503EXT是一款稳定可靠的解决方案，具有以下功能：用于针对过流或短路故障提供保护的无损逐周期峰值电流限制、热关断、输入低压锁定和预偏置启动。LMZ10503EXT同样可为WEBENCH和Power Designer工具提供全面支持。

商品特性

集成屏蔽电感器
使用外部软启动、跟踪和精密使能端实现灵活启动排序
针对浪涌电流和输入UVLO以及输出短路等故障的保护
便于装配和制造的单个外露焊盘和标准引脚分布与以下器件引脚到引脚兼容：LMZ10504EXT（最大4A/20W）LMZ10505EXT（最大5A/25W）
针对现场可编程门阵列(FPGA)和特定用途集成电路(ASIC)供电的快速瞬态响应
总输出功率最大值达15W
输出电流高达3A
输入电压范围为2.95V至5.5V
输出电压范围为0.8V到5V
整个温度范围内的反馈电压精度达±1.63%
可在高温环境下运行
经低辐射发射(EMI)测试，符合EN55022 B类标准
通过10V/m辐射抗扰度电磁干扰(EMI)测试标准EN61000 4-3
通过振动标准MIL-STD-883方法2007.2条件AJESD22-B103B条件1
通过降压标准MIL-STD-883方法2002.3条件BJESD22-B110条件B
使用LMZ10503并借助WEBENCH电源设计器创建定制设计

应用领域

从3.3V和5V电源轨到负载点的转换
空间受限型应用
噪声敏感型应用（如收发器、医疗设备）

优惠活动

7折

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.95V~5.5V
	输出电压精度	±1.63%
	输出电压(Vout)	800mV~5V
	输出电流(最大值)	3A

	属性	参数值
	输出功率	15W
	转换效率	96%
	静态电流(Iq)	1.7mA
	开关频率	1.16MHz
	纹波噪声	5mVp-p
	特性	过流保护；短路保护；过热保护
	工作温度	-55℃~+125℃
